多功能测深仪使用指南

一、概述

多功能测深仪是一种集水深测量、水下地形探测、定位导航及数据采集记录于一体的综合型水文测量仪器。该设备通常以回声测深技术为核心，结合全球定位系统、数据采集与处理模块，能够快速、准确地获取水下地形高程数据和水深信息。

多功能测深仪广泛应用于航道勘测、港口建设、水库库容测量、桥梁与隧道水下工程勘察、海洋资源调查、水下管线探测以及防汛抢险中的水深应急测量等领域。相较于传统的人工测深方法，该仪器具有测量速度快、精度高、连续记录、可覆盖大面积水域等突出优势。本指南旨在为用户提供多功能测深仪从安装到日常使用的通用操作指导。

二、工作原理

多功能测深仪的核心测量原理为回声测深技术。仪器通过换能器向水底发射声波脉冲，声波在水中传播至河床或海底后产生反射，反射回波被换能器接收。仪器精确测量声波从发射至接收的时间间隔，结合声波在水中的传播速度，通过公式计算得出换能器至水底的距离，即水深。

多功能测深仪之所以称为多功能，在于其在基础测深功能之上集成了多种辅助功能。设备通常内置定位模块以记录测量点的平面坐标，使水深数据具有精确的位置属性。部分型号配备姿态传感器以补偿船只横摇和纵摇对测深精度的影响。配套的数据采集软件可实时记录水深与位置数据，并支持生成水下地形图、断面图和三维地形模型。部分型号可同时采集水底回波强度数据，辅助判读底质类型。

三、系统组成

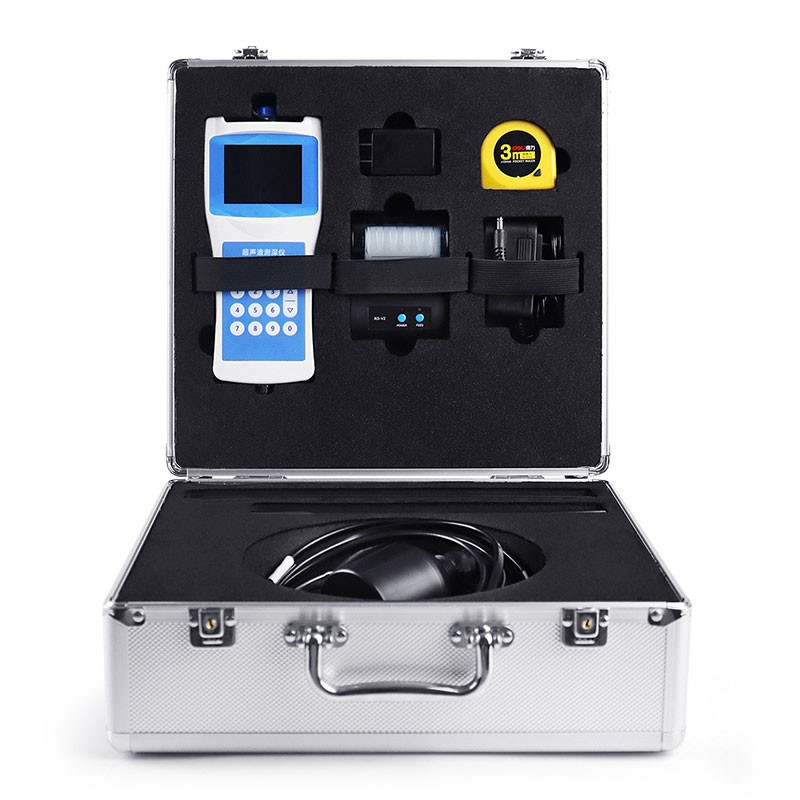

一套完整的全数字化多功能测深系统通常由以下部分构成：

换能器是系统的核心传感器，负责声波的发射与接收，一般安装于船底或测杆下端，通过电缆与主机连接。

测深主机包含信号发射电路、接收放大电路、信号处理单元及数据存储模块，是整个系统的控制与计算中心。

定位模块用于提供测量点的实时平面坐标，数据与水深数据同步记录。

姿态传感器用于测量船体的横摇、纵摇和艏向角，对水深数据进行姿态校正，提高测量精度。

数据采集与处理软件安装于配套计算机或平板电脑中，用于实时显示水深数据、控制测量过程、存储测量数据以及进行后期的数据处理与成图。

供电系统可采用船载直流电源或便携式蓄电池供电。安装附件包括换能器安装杆、固定支架、适配法兰及电缆等。

四、安装方法

安装位置选择

换能器的安装位置直接关系到测量数据的质量，应遵循以下原则：

安装位置应选在船体中部且水流平顺的区域，通常位于船艏至船艉约三分之一至二分之一船长处，此处船体上下起伏和横摇幅度相对较小。

换能器安装处应避开螺旋桨正前方和侧后方区域，防止气泡和湍流干扰声波传播。同时应远离船体上的排水口、进水口及其他凸出物，避免水流扰动。

对于小型船只，换能器一般安装于船侧舷外或船底适当位置；对于大型测量船，通常安装于船底专门设计的导流罩内。

安装步骤

安装前检查仪器各部件是否完好，换能器表面有无裂纹、划痕或凹陷，电缆有无破损，接头是否完好。通电开机检查主机、定位模块和姿态传感器是否正常工作。

将换能器固定于安装杆或专用支架上。对于舷外安装，需将换能器垂直放入水中，入水深度应确保在船只航行时换能器始终浸没于水面以下，一般要求入水深度不小于0.3至0.5米，同时应避免换能器入水过深而增加碰撞风险。

将换能器电缆沿船体固定并引至主机位置。电缆敷设应避免过度弯折和拉伸，远离动力电缆和强干扰源，每隔一定距离用扎带固定。电缆穿越甲板处应加装保护套管，防止磨损。

将定位天线安装于船体开阔处，确保天线顶部无金属遮挡物，视野开阔以保证卫星信号接收质量。姿态传感器应按标记方向安装于船体纵轴线上，尽量靠近船体重心位置。

连接各部件电缆至主机对应接口。确认电源连接正确后开机，检查各模块通信状态。

安装后检查

安装完毕后应进行静态测试。在停泊状态下开机，观察换能器发射和接收是否正常，定位是否有效，姿态数据是否稳定。启动数据采集软件，检查水深数据是否显示正常。

现场安装的补充方式

在防汛抢险、水质调查、水资源评价等应急测量场景中，可采用简易安装方式。将换能器安装于测杆下端，操作人员在桥梁、船只或岸边将测杆垂直放入水中进行定点测量。此种方式适用于水深较浅、流速不大的水域。

五、操作方法

开机与系统启动

接通主机电源，按下电源开关启动系统。待系统完成自检，屏幕显示工作状态及各模块连接情况。确认定位模块已获得有效定位，姿态传感器数据正常。

启动数据采集软件，新建测量工程，输入工程名称、测量日期、测区范围等基本信息。

参数设置

进入参数设置界面，根据测量需求配置以下关键参数：

声速设置，根据测量水域的水温、盐度和深度计算或查表确定声速值。若仪器具备声速剖面仪功能，可现场实测声速。

定位参数设置，包括坐标系统和投影参数，应与工程要求一致。

测深参数设置，包括发射功率、增益、量程和脉冲宽度等。量程应设置为大于实际水深的一定余量。

记录参数设置，包括记录方式、测线间距和采样间隔等。

校准操作

正式测量前应进行必要的校准：

声速校准，若测量水域声速与默认值差异较大，应进行声速校准，确保水深计算准确。

吃水校准，测量换能器入水深度，在系统中输入吃水修正值，使水深数据反映真实水深。

噪声本底测试，在停泊状态下观察回波信号，确认无异常干扰信号。

数据采集

参数设置和校准完成后进入数据采集阶段。根据测量任务规划测线，测线一般垂直于岸线或按预定网格布设。

启动采集后，船只沿测线匀速航行。操作人员应密切监视屏幕上的回波信号和水深数据，确保信号连续稳定。注意观察有无信号丢失、跳变或异常回波。

在浅水区、陡坡区或水下障碍物附近应适当降低船速，以保证数据密度和质量。遇到信号不稳定时，可适当调整增益和量程参数。

数据记录与质量控制

测量过程中数据自动存储至主机内存或外接存储设备。操作人员应在现场标注特殊地物和异常点位，便于后期数据处理时参考。

每完成一条测线或一个时段测量后，应及时回放检查数据质量，确认记录完整、无异常中断。发现问题应及时补测。

数据导出与后处理

测量完成后将数据导出至电脑，使用配套后处理软件进行数据编辑和处理。后处理包括删除跳点、滤波平滑、姿态校正、声速修正等步骤。处理完成后可生成水深图、断面图、等深线图和水下三维地形图等成果。

六、维护与保养

换能器清洁

换能器表面是声波发射和接收的关键界面，每次使用后应检查表面有无附着泥沙、贝壳或藻类生物。用柔软的湿布轻轻擦拭换能器表面，严禁使用硬物刮擦。对于附着牢固的生物污损，可用淡水浸泡软化后轻轻清除。清洁后用淡水冲洗并擦干。

电缆检查

定期检查换能器电缆和保护套管有无磨损、划伤或老化裂纹。重点检查接头部位和经常弯折的部位是否完好。发现外皮破损应及时用防水胶带包扎修复，严重时应更换电缆。检查接头有无锈蚀或松动，必要时清洁并紧固。

主机与附件保养

主机应保持清洁干燥，定期用软布擦拭外壳和屏幕。检查所有按键、接口和指示灯是否正常。对于内置电池的型号，定期检查电池状态，长期不用时取出电池单独存放。定位天线和姿态传感器表面保持清洁，无遮挡物。

定期校准与检定

定期进行深度校准，可使用已知深度的水域或标准深度校验板进行比对。如发现偏差超出允许范围，应按技术手册进行校准操作。建议每年至少送专业计量机构检定一次，确保测量结果的可追溯性。声速剖面仪若为选配组件，也需定期校准。

长期存放

仪器长期不使用时，应将换能器和主机清洁干燥后存放于专用仪器箱内。存放环境应干燥、通风、无腐蚀性气体，温度适宜。每隔一定时间取出通电检查一次。换能器应避免重压和撞击，存放时应放置于柔软衬垫上。

七、常见故障与排除

无回波信号

可能原因包括换能器未入水或入水深度不足，换能器表面附着气泡或污物，发射功率或增益设置过低，换能器损坏或电缆断线。

处理方法为确保换能器完全浸没于水中。清洁换能器表面，排除气泡和附着物。适当提高发射功率和增益。检查电缆连接，必要时测试换能器阻抗判断是否损坏。

水深数据跳变或不稳定

可能原因包括水底为陡坡或存在障碍物，水流湍急产生大量气泡，船速过快导致信号丢失，参数设置不当如增益过高或量程过小。

处理方法为降低船速，在测点重新测量。调整增益和量程参数至合适范围。检查换能器安装是否松动，必要时重新固定。

定位数据不稳定或丢失

可能原因包括定位天线被遮挡，卫星信号接收不良，定位模块故障或天线电缆损坏。

处理方法为检查天线安装位置，确保上方无遮挡物。检查电缆接头是否连接牢固。重启定位模块或主机。

数据记录异常

可能原因包括存储设备已满或故障，记录参数设置错误，软件运行异常。

处理方法为清理存储空间或更换存储卡。检查并修正记录参数设置。保存当前数据后重启软件或主机。

姿态数据异常

可能原因包括姿态传感器安装方向错误或未固定牢固，传感器初始化未完成或故障。

处理方法为检查传感器安装方向和紧固情况。重新初始化姿态传感器。检查连接线和供电是否正常。

八、注意事项

换能器安装和操作过程中严禁磕碰和摔落。换能器表面不得涂覆任何油漆或涂料，不得用硬物刮擦，以免损坏压电晶体。

测深作业前应收集测区水下地形资料，了解有无沉船、礁石、水下管线等障碍物，确保航行安全和设备安全。在浅水区航行时应适当降低船速，并密切注意水深变化。

电缆敷设应避免与动力电缆、高频设备线缆并行走线，防止电磁干扰。电缆弯曲半径不应小于允许最小值。测量中应注意电缆不被螺旋桨缠绕或挂住。

数据采集过程中应密切关注仪器工作状态，发现异常及时处理。不要在雷雨天气进行野外测量作业。

仪器参数修改应有记录，便于追溯和恢复。多人共用设备时，使用前应检查参数设置是否适合当前测量条件。

通过规范的安装、正确的操作和精心的维护保养，多功能测深仪可长期稳定运行，为航道勘测、水下工程、防汛抢险等提供准确可靠的水深与地形数据。
