超声波多普勒流速仪使用指南

一、概述

超声波多普勒流速仪是一种利用声学多普勒原理进行水体流速测量的精密仪器。该设备通过向水中发射超声波脉冲，接收水中悬浮颗粒或微小气泡反射的回波信号，根据回波频率与发射频率之间的多普勒频移计算出水流速度。仪器可同时测量流速和流向，适用于海洋、河流、湖泊、渠道等多种水体的流速监测。

该仪器广泛应用于海洋科学研究、水文测验、港口航道监测、河流生态流量监测、排污口流速测量以及水下工程勘察等领域。与传统的转子式流速仪相比，超声波多普勒流速仪具有不扰动流场、测量速度快、可测弱流和逆流、可同时获取流速流向数据等突出优势。本指南旨在为用户提供超声波多普勒流速仪从安装到日常使用的通用操作指导。

二、工作原理

超声波多普勒流速仪的核心工作原理基于声学多普勒效应。仪器换能器向水体中发射固定频率的超声波脉冲，该声波遇到水流中随水体运动的悬浮颗粒、浮游生物或微小气泡时产生反射。由于反射体随水流运动，反射回波信号相对于发射信号产生频率偏移，即多普勒频移。该频移大小与反射体沿声束方向的速度分量成正比。仪器通过测量多个方向的频移量，经矢量合成计算即可获得水流的二维或三维流速矢量。

根据换能器配置方式的不同，超声波多普勒流速仪分为单点式、剖面式和三维式等类型。单点式测量特定点的流速，剖面式可同时获得一条垂线或一个断面上多个点的流速分布，三维式则可测量三个方向的速度分量。

三、系统组成

一套完整的超声波多普勒流速仪通常由以下部分构成：

换能器探头是仪器核心部件，用于发射超声波并接收回波信号，一般由压电陶瓷材料制成，封装于防水耐压外壳中。

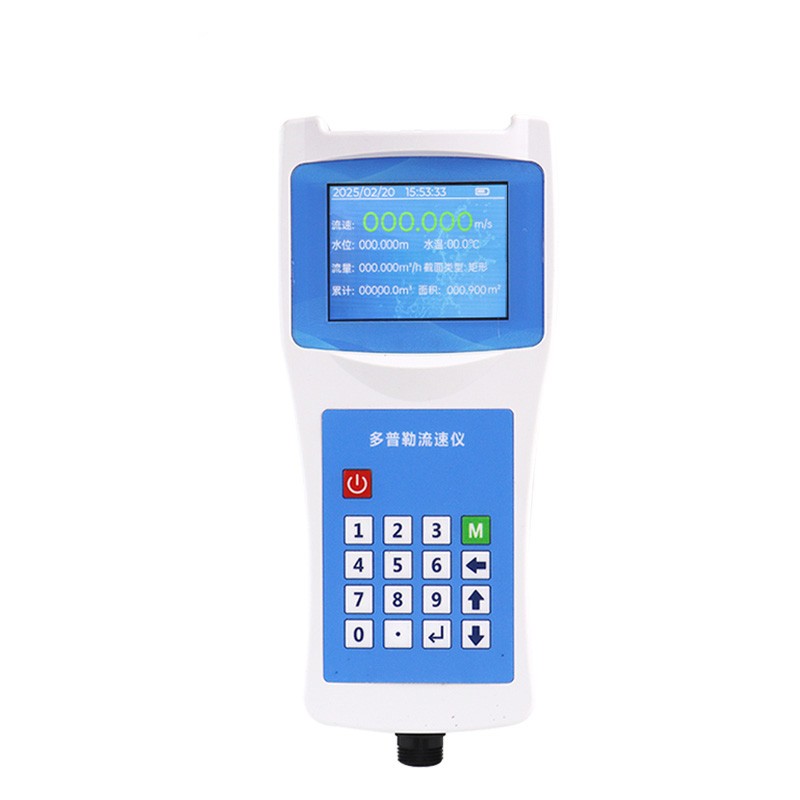

主机包含信号发射与接收电路、信号处理单元和中央处理器，负责控制测量过程并进行流速计算与数据存储。

电缆用于连接换能器与主机，实现信号和电力的传输，需具备良好的防水、耐磨和抗拉性能。

供电系统根据型号不同可采用内置电池、外部蓄电池或直流电源供电。

数据接口与配套软件用于数据导出、设备配置和参数设置。

安装附件包括固定支架、安装杆、适配法兰等，用于将换能器安装于测量位置。

四、安装方法

安装位置选择

安装位置应选择水流相对平顺、流态稳定的河段或渠道，避开急弯、跌水、卡口、汇流口等流态紊乱区域。断面应顺直，岸坡规整，水流均匀，尽量避免回流和死水区。

安装点应远离取水口、排水口、闸门、桥墩等可能干扰水流的构筑物。对于需长期固定监测的站点，应选择岸坡稳定、不易受冲刷塌陷的位置，同时便于日常维护和操作。

在选点前应进行现场踏勘，了解水深、流速、含沙量及河床底质等基本情况，确认是否适合安装该类型仪器。安装位置应避开强电磁干扰源和振动源。

安装方式

超声波多普勒流速仪的安装方式根据测量需求和现场条件可选择多种形式。

固定式安装适用于长期连续监测。将换能器安装于测杆、支架或专用底座上，固定于河床、岸壁或桥墩侧面，换能器入水深度根据测量断面水深确定。

坐底式安装将仪器固定于河床底部，换能器朝上发射超声波，适用于河流底部流速剖面的长期监测。仪器底座需配重固定，防止水流冲移。

走航式安装将换能器安装于船载支架上，测量时船只沿断面行进，获得断面的流速分布数据。

安装步骤

安装前检查仪器各部件是否完好，换能器表面有无划痕或裂纹，电缆有无破损，接头是否完好。检查主机电源和通信接口是否正常。

将换能器按要求固定在安装支架上，确保换能器朝向正确。对于剖面测量，换能器通常需水平或倾斜安装，保证声束覆盖目标测量区域。

将电缆从换能器沿支架或保护管敷设至主机位置。电缆敷设应避免过度弯折和拉伸，并做好固定保护。电缆接头应做防水密封处理，防止水汽侵入。

主机安装于防水控制箱内，放置于岸边的安全位置，避免阳光直射和雨淋。连接电源线、数据线和换能器电缆。按照规范做好设备接地。

安装完毕后通电检查，确认仪器能够正常启动，通信正常。进行静态测试，观察本底噪声和数据稳定性。

五、操作方法

开机与参数设置

接通电源，打开主机电源开关。待系统启动自检完成，屏幕显示当前工作状态。检查系统时间、存储空间等基本信息。

进入参数设置界面，根据测量需求配置以下参数：

测量模式设置，根据需要选择定点测量或走航测量模式。

采样参数设置，包括采样频率、采样历时和采样间隔。

发射参数设置，根据水深和水质情况设置发射功率和脉冲长度。

坐标参数设置，包括安装水深、仪器朝向角等。

测量范围设定，根据预估流速范围设定量程。

数据采集

参数设置完成后进入数据采集界面。点击开始按钮启动测量。测量过程中实时显示流速、流向及信号强度等数据。

定点测量时，仪器在固定位置按设定参数连续采集数据。测量过程中应密切观察信号质量指示，确保回波信号强度处于有效范围。若信号质量下降，应检查换能器周围是否存在气泡附着或杂物遮挡。

走航测量时，船只沿预定航线以恒定速度行进，仪器连续采集断面流速数据。走航过程中应保持船速稳定，避免急转弯或急加减速。

测量过程中应做好现场记录，包括测量时间、测点位置、水深、天气和水情状况等。

数据存储与导出

测量完成后，数据自动存储于主机内存或存储卡中。可通过数据线将主机连接至电脑，使用配套软件导出数据。导出的数据一般包括流速、流向、时间戳及信号质量等完整信息。

六、维护与保养

换能器清洁

换能器表面是仪器性能的关键部位，每次使用后应检查其表面是否附着泥沙、生物或杂物。用柔软的湿布轻轻擦拭换能器表面，严禁使用硬物刮擦，以免损伤表面涂层或压电陶瓷。清洁后用淡水冲洗并晾干。

电缆检查

定期检查电缆外皮有无磨损、划伤或老化裂纹。重点检查接头部位有无松动、锈蚀或进水迹象。对于长期浸水的电缆，应定期提拉检查，确保无破损。发现问题应及时修复或更换。

主机保养

主机应保持清洁干燥，定期用软布擦拭外壳。检查所有接口和按键是否正常。电池供电型设备应定期检查电池电量，长期不用时取出电池单独存放。

校准与检验

定期进行零点检查和量值校准。可使用标准速度校准装置或与标准流速仪进行比对测量。若发现偏差超出允许范围，应按技术手册进行校准。建议每年至少送专业计量机构检定一次。

长期存放

仪器长期不使用时，应将换能器和主机清洁干燥后存放于专用仪器箱内。存放环境应干燥、通风、无腐蚀性气体，温度适宜。每隔一定时间取出通电检查一次，防止元件受潮老化。

七、常见故障与排除

无信号或信号极弱

可能原因包括换能器表面附着气泡或泥沙，发射功率设置过低，换能器损坏或电缆断线。

处理方法为清洁换能器表面，排除附着物。检查并适当提高发射功率设置。检查电缆连接是否正常，测试换能器阻抗判断是否损坏。

流速数据明显偏大或偏小

可能原因包括安装角度设置错误，仪器朝向角输入不准，换能器安装松动造成倾斜，水中悬浮物浓度过低导致信号信噪比不足。

处理方法为核对并重新输入正确的安装角度和朝向角。检查换能器固定是否牢固，必要时重新安装调整。选择含沙量或悬浮物较多的水域测量，或调整发射参数提高信噪比。

数据跳变严重

可能原因包括测量点存在强湍流或漩涡，船体或支架振动传递至换能器，电磁干扰影响信号处理。

处理方法为更换测量点位，避开湍流区。检查并加固安装支架，减少振动。远离电磁干扰源，检查接地是否良好。

通信失败

可能原因包括数据线连接不良，通信端口设置错误，主机死机或电池电量耗尽。

处理方法为重新插拔并紧固数据线接头。检查并修正通信端口和波特率设置。重启主机，检查电池电量或外接电源是否正常。

八、注意事项

仪器入水前应确认所有连接部位已紧固密封，防止水渗入接头或主机内部。换能器表面严禁与硬物碰撞或摩擦，以免损坏压电晶体。

走航测量时应注意船速不宜过快，避免拖拽电缆受力过大。电缆在甲板上应做好固定保护，防止磨损和人员绊倒。测量完毕后及时将换能器提出水面，避免长时间浸泡造成生物附着。

在多泥沙或腐蚀性水体中使用后，应及时用淡水冲洗换能器，防止盐分或泥沙沉积。换能器表面不得涂覆任何油漆或涂料。

仪器参数设置应根据实际测量条件合理选择，错误的参数设置可能导致测量数据无效。每次测量前应仔细检查参数配置。

通过规范的安装、正确的操作和精心的维护保养，超声波多普勒流速仪可长期稳定运行，为水文测验、海洋监测、水利工程管理等提供准确可靠的流速数据。
