RTU遥测终端机校准
一、概述

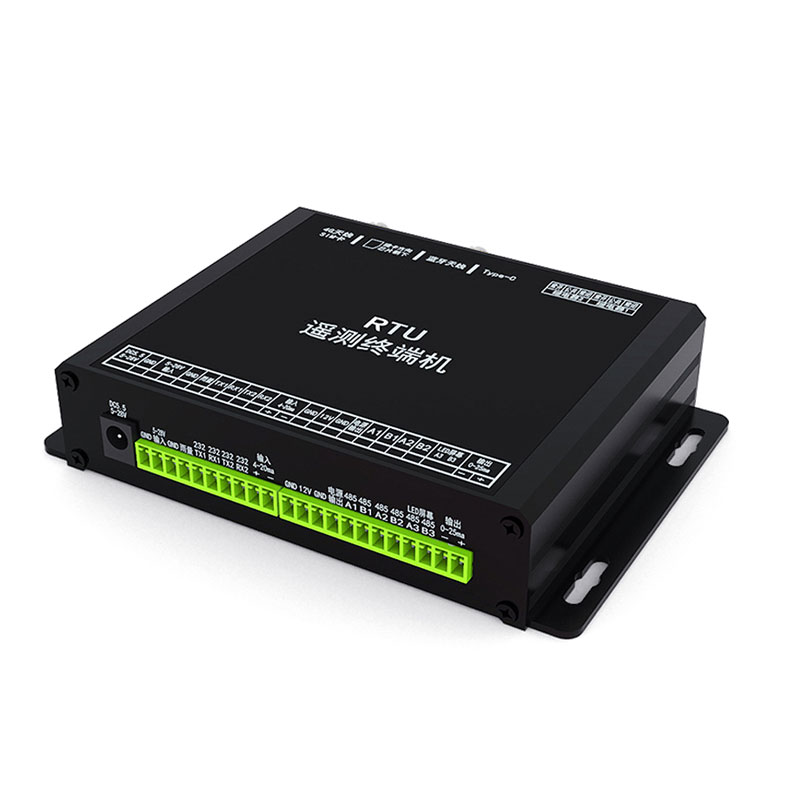

RTU（Remote Terminal Unit）遥测终端机是一种用于远程数据采集、传输和控制的现场设备。其主要功能包括模拟量信号采集、数字量输入输出、串行通信、无线通信、数据存储和远程参数配置。RTU广泛应用于水文水资源监测、气象观测、环境监测、水利工程自动化等领域。为保证RTU采集数据的准确性和通信功能的可靠性，需按周期对其进行校准。本文规定了RTU遥测终端机的校准条件、校准项目、校准方法及数据处理要求。
二、校准环境条件
环境温度：15℃～30℃，校准过程中温度变化不超过±2℃。
相对湿度：不大于85%RH。
大气压力：86kPa～106kPa。
供电电源：交流供电型仪器使用稳压电源，电压波动不超过±1%；直流供电型仪器使用可编程直流电源，输出电压稳定度优于±0.1%。
电磁环境：校准区域应远离强电磁干扰源，避免对仪器通信和数据采集造成干扰。
三、校准用标准设备
| 序号 | 设备名称 | 技术指标要求 |
|---|---|---|
| 1 | 多功能标准信号源 | 输出直流电压不确定度不大于被校仪器最大允许误差的1/3 |
| 2 | 标准电阻箱 | 电阻输出不确定度不大于被校仪器最大允许误差的1/3 |
| 3 | 高精度数字万用表 | 直流电压测量不确定度不大于被校仪器最大允许误差的1/5 |
| 4 | 标准频率计/计数器 | 频率测量不确定度不大于±1×10⁻⁶ |
| 5 | 标准通信测试仪 | 支持RS232/RS485/RS422等接口协议测试 |
| 6 | 可编程直流电源 | 电压输出范围覆盖被校仪器工作电压，纹波不大于1mV |
| 7 | 高精度计时器 | 计时分辨力不大于1ms |
| 8 | 标准雨量传感器模拟器 | 可输出标准雨量脉冲信号 |
四、校准项目及方法
4.1 外观及通电检查
检查RTU外壳有无裂纹、变形、锈蚀或其他物理损伤。检查接线端子、通信接口、天线接口是否完好，标识是否清晰。接通电源后，观察电源指示灯、运行状态指示灯是否正常点亮。通过本地维护接口或配置软件检查设备能否正常启动，参数配置界面是否可正常访问，各项菜单功能是否可用。
4.2 模拟量输入通道校准
4.2.1 电压信号输入校准
RTU常见的模拟量输入范围为0V～5V、0V～10V、±5V、±10V等。将多功能标准信号源的输出端连接至RTU的模拟量输入端，公共端接地。依次选取不少于5个校准点，均匀覆盖满量程范围（含零点和满量程点）。每个校准点待信号稳定后，读取RTU上报的采集值，同时记录标准信号源的输出值。每个点重复读取不少于3次，取算术平均值作为该点的测量结果。
4.2.2 电流信号输入校准
对于4mA～20mA电流输入通道，使用标准信号源输出标准电流信号，串联接入RTU的电流输入端。依次选取不少于5个校准点（含4mA、8mA、12mA、16mA、20mA），记录RTU采集值。对于支持两线制变送器供电的通道，还需检查供电电压是否在规定范围内。
4.2.3 电阻信号输入校准
对于PT100、PT1000等热电阻输入通道，使用标准电阻箱模拟不同温度对应的电阻值。根据热电阻分度表选取不少于5个温度点对应的标准电阻值，接入RTU输入端，记录RTU换算后的温度示值，与标准电阻值对应的理论温度值进行比对。
4.3 数字量输入通道校准
将可编程直流电源或开关信号发生器连接至RTU的数字量输入端。依次产生高电平、低电平信号，检查RTU的状态采集结果是否正确。对于脉冲计数型数字量输入通道，使用标准频率计配合信号源输出已知频率和数量的脉冲信号，记录RTU的累计计数值，与标准值进行比对。
4.4 模拟量输出通道校准
对于具备模拟量输出功能的RTU，将高精度数字万用表连接至输出端。通过配置软件或通信指令设置不同的输出值，依次选取不少于5个输出点，记录数字万用表的实测值，与设定值进行比对。
4.5 数字量输出通道校准
对于继电器输出型通道，使用万用表电阻档检测继电器触点在动作前后的通断状态。通过指令触发继电器吸合与释放，验证触点状态切换是否正确。对于晶体管输出型通道，使用万用表电压档测量输出端电平，验证高低电平输出是否符合技术规范。
4.6 通信接口校准
4.6.1 串行通信接口
使用标准通信测试仪连接RTU的RS232/RS485/RS422接口，配置相同的波特率、数据位、停止位和校验方式。双向发送已知数据帧，检查收发数据的一致性和误码率。测试不同波特率下的通信稳定性。
4.6.2 无线通信功能检查
对于具备GPRS/4G/5G、LoRa、北斗短报文等无线通信模块的RTU，检查模块注册状态和信号强度指示。发送测试数据包至中心站，验证数据传输的完整率和时延。检查通信协议解析的正确性。
4.7 内部时钟校准
使用高精度计时器或标准时间服务器对RTU的内部实时时钟进行校准。记录RTU当前时钟与标准时间的偏差。检查RTU的定时唤醒、定时采集、定时上报等功能的时间精度是否满足技术指标要求。
4.8 数据存储容量检查
通过配置软件查看RTU的存储空间使用情况，验证其标称存储容量与实际可用容量的一致性。写入一定数量的模拟数据记录，验证存储和检索功能是否正常。
4.9 电源电压适应性测试
调节可编程直流电源的输出电压，依次设置为标称工作电压的80%、100%、120%（或技术说明书规定的电压范围上下限），检查RTU在各电压条件下的启动、运行和数据采集功能是否正常。
4.10 功耗测试
在RTU正常工作状态下，使用直流电源的电流测量功能或外接电流表，分别测量待机电流、采集电流、通信发射电流和休眠电流。对于电池供电型RTU，评估其续航能力与标称值的符合程度。
五、数据处理
5.1 模拟量输入示值误差计算
单个校准点的模拟量输入示值误差按式（1）计算：
E i = x ˉ i − x si
式中：
E i ——第 i个校准点的示值误差；
x ˉ i ——RTU在第 i个校准点的采集平均值；
x si ——第 i个校准点的标准输入值。
5.2 模拟量输入相对误差计算
e i = x fs x ˉ i − x si × 100%
式中：
e i ——第 i个校准点的相对误差，%；
x fs ——满量程值。
5.3 模拟量输入线性度计算
L = x fs max(∣E i ∣) × 100%
式中：
L——线性度，%。
5.4 脉冲计数误差计算
E p = N m − N s
式中：
E p ——脉冲计数误差，个；
N m ——RTU记录的脉冲数，个；
N s ——标准脉冲数，个。
5.5 时钟偏差计算
Δt = t m − t s
式中：
Δt——时钟偏差，单位s；
t m ——RTU显示时间，单位s；
t s ——标准时间，单位s。
5.6 校准结果判定
将各项目的实测误差与仪器技术说明书规定的最大允许误差进行比较。全部校准项目均不超过最大允许误差的，判定该校准合格；任一项目超差的，判定为不合格，并注明不合格项目。对于部分项目超差但经修正后可满足使用要求的，可在校准报告中给出修正值或修正公式。
六、校准周期
RTU遥测终端机的推荐校准周期为12个月。对于安装在偏远地区、难以频繁拆卸送检的站点设备，可根据实际运行情况适当延长至24个月，但应配合现场核查手段。仪器更换核心板卡、通信模块或经过维修后，应重新进行校准。在两次校准之间，建议定期进行远程自诊断和数据质量分析。
七、校准记录
校准完成后应填写校准记录，内容包括：仪器名称、型号规格、出厂编号、制造厂商、硬件版本号、软件版本号、校准日期、校准环境条件、使用的标准设备及其证书编号、各校准项目的原始数据、数据处理结果、校准结论及校准人员签字。校准记录保存期限不少于两个校准周期。
