声学多普勒流速仪使用指南

一、仪器概述

声学多普勒流速仪（Acoustic Doppler Velocimeter / Current Profiler，简称ADV或ADCP）是一种利用声波多普勒效应测量水流速度的高精度仪器。仪器通过向水中发射超声波，并接收由水中悬浮颗粒、气泡等散射体反射回来的信号，根据声波频率偏移（即多普勒频移）计算出水流在三维空间中的速度。

声学多普勒流速仪主要分为两大类：

ADV（点式流速仪） ：测量单一点的高分辨率瞬时流速，常用于实验室、河床边界层研究等场景。

ADCP（剖面流速仪） ：可同时测量多个水层的流速剖面，常用于河流、航道、水库流量测验。

声学多普勒流速仪具有不扰动流场、可测三维流速、支持长期监测等优点，已广泛应用于水文监测、水利工程、生态环境、海洋与港口、科研教学、市政排水等领域。

二、准备工作

1. 设备检查

使用前应全面检查设备状态：

电源：确认电池电量充足或电源连接正常。打开仪器后盖装入电池，按电源键开机。

换能器：检查换能器（探头）表面是否清洁，无泥沙、生物附着或其他杂质。换能器是发射和接收声学信号的关键部件，其表面如有污物会影响声波的发射和接收。

连接线缆：检查各连接线缆是否稳固，无松动、破损现象。每次插拔ADCP上的插头时，可涂抹少许硅脂以保护接头；插好后要锁好锁圈，拔下前务必先松开锁圈。

软件与通讯：确认数据采集软件运行正常，通讯连接畅通。

2. 环境评估

选择水流相对平稳、具有代表性的测量断面，避开回流或漩涡区域。

确保水体中含有足够的散射体（悬浮颗粒、气泡等）。若水体过于清澈（如水库），信号可能偏弱、数据丢失率升高，可考虑添加无害示踪剂（如微气泡）。

探头应远离强反射面，如河床、船体、管道壁等，距离至少保持0.1–0.3米，防止旁瓣干扰。

走航式ADCP适用于河流、湖泊的流速、流量测验工作，可应用于含沙量较高的水域。但水草较多、高含沙走沙或高洪大波浪时测验精度可能受到影响。

高含沙量或高洪大波浪情况下可能无法正常使用。

3. 仪器检查与校准

自检程序：运行ADCP自检程序，检查设备各部件是否处于正常工作状态。

零点检查：每次使用前，可在静止水体中进行“零流速测试”，验证仪器偏移是否在允许范围内（通常<±0.5 cm/s）。

定期校准：按照仪器操作手册进行定期校准，校准可修正传感器因长期使用而产生的测量偏差。建议每季度（尤其在污水或环境变化大的场景）进行零点校准。

三、操作步骤

1. 开机与参数设置

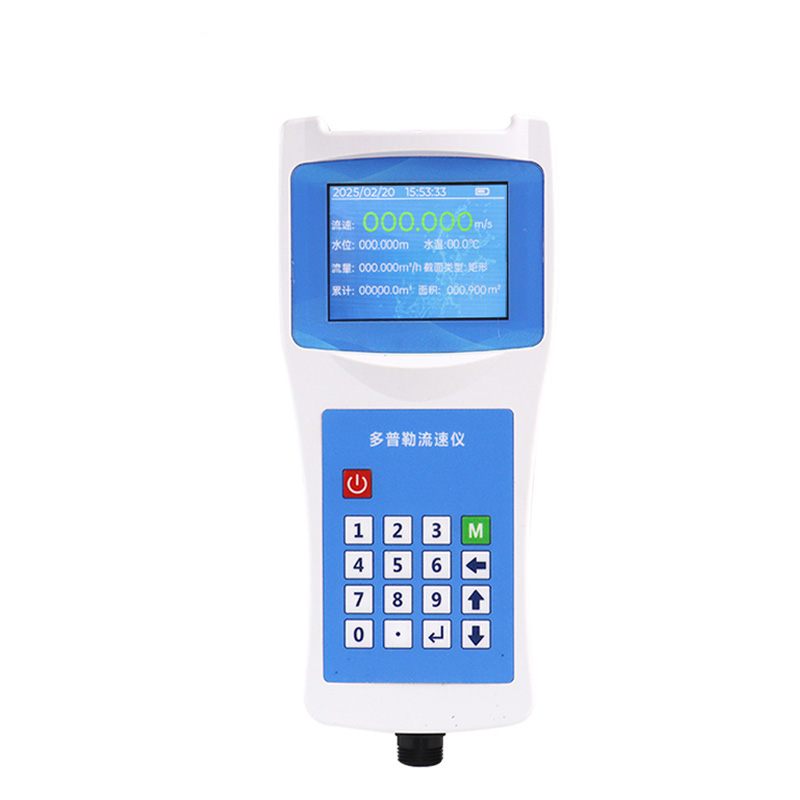

按电源键开机，仪器启动并进入主界面。

从主菜单进入参数设置菜单，设置测量参数。设置内容可能包括测量单位、测量时间间隔、数据存储方式等。

根据现场水流情况，设置合适的测量范围和灵敏度。

输入监测断面的宽度、深度等参数，设置数据采集频率。

2. 安装与固定

走航式ADCP（船载） ：

将仪器按图示安装在测杆或船底平稳处。

安装时应远离螺旋桨，避免振动干扰。

设备安装在船上时应距离木质船0.5米以上，以消除船体对水体的扰动。

设备安装在铁磁质测船竖井内时，需外接罗经，或距离铁磁物1米以上，以消除铁磁性对设备罗经的影响。

固定式ADCP：

可安装在水下基座或锚定的水面浮标上。

基座应具备保持仪器处于垂直状态的可调整装置。

固定式安装需根据现场水位变化优选最佳安装位置。

手持式ADV：

使用三脚架、配重或专用支架固定探头，避免振动。

探头组装时注意方向，确保X轴线垂直于测量标记线。

3. 开始测量

走航式测量：

船速越慢精度越高，一般船速不超过最大流速。

在未知河段测量时，应先预测一次，将测得的河床深度、形状及流速大小输入设置向导中，以设置合适的测量参数。

在开始及结束测量的岸边，船应稍作停留，以便获得用于计算岸边流量的多个平均数据。

建议用多次断面测量的平均值（至少四次，即来回两次）作为最终的河流流量测量结果。

定点/单点测量：

按下启动按钮或扣动扳机，仪器自动发射和接收声波信号，实时计算流速并显示数据。

稳态流建议采样时长≥60秒。

手动记录关键数据，或利用设备的数据存储功能自动记录。

4. 数据记录与导出

测量完成后及时保存数据文件。

数据可通过USB接口、串口或无线方式导出。

使用专业软件进行数据后处理，包括坐标旋转（将仪器坐标系转为ENU：东-北-天坐标）、时间平均等。

利用软件查看相关系数和信噪比（SNR），剔除相关性过低的数据。

四、注意事项

1. 安全方面

在河边、湖泊等水域进行测量时，注意个人安全，避免滑倒落水。

遵守设备的操作规程和安全须知。

在恶劣环境下使用时，特别注意保护仪器。

2. 操作规范

测量时应避免靠近强反射面，防止旁瓣干扰。

避免碰撞换能器，以免震坏换能器及内部元件。

换能器面不能压在硬物上，也不能长期受太阳光照射。

传感器出线必须用PVC、PE、PR、镀锌管等保护，避免水流长期冲击造成电缆开裂。

3. 数据验证

测量完成后对数据进行合理性检查。

查看信噪比（SNR）是否过低，检查仪器安装是否稳固可靠。

关注底跟踪是否正常，若河床存在推移质或动底现象，需使用GPS定位系统替代河底跟踪系统。

五、维护与保养

1. 日常清洁

每次使用后及时清洗并擦干仪器表面。

定期清洁换能器（传感器）部分，去除附着的污垢、泥沙或生物污垢。

使用适当的清洁剂和软布擦拭，避免使用硬物刮擦，以防损坏传感器表面。

检查防水密封圈是否完好，如有老化、变形或损坏应及时更换。

2. 连接检查

定期检查传感器与仪器主体之间的电缆连接是否稳固。

若发现电缆有磨损迹象，应及时修复或更换。

定期检查通讯接口的防潮措施。

3. 校准与软件更新

定期按照仪器操作手册进行校准。

检查并更新流速仪的固件和软件，确保设备运行最新的算法和功能。

完成校准后进行现场测试，验证仪器性能。

4. 存放

仪器不使用时，放置在干燥、通风且温度适宜的环境中。

使用专用仪器箱存放，可在箱内放置干燥剂。

避免传感器长时间暴露在潮湿、高温或低温环境下。

5. 维护记录

建立维护记录档案，详细记录每次维护的时间、内容、发现的问题及处理措施。

通过维护记录及时发现仪器性能变化趋势，预防可能出现的故障。

六、常见问题处理

问题现象	可能原因	处理建议
信号弱或无数据	水体过于清澈、散射体不足	添加无害示踪剂（如微气泡）
信号不稳定	水中存在大量气泡	调整安装方式（如将表头倾斜安装）以降低气泡影响
流速数据异常	校准错误、传感器故障或环境因素	检查信噪比，确保探头清洁，检查安装是否稳固
数据丢失或通讯中断	电缆连接松动、接口氧化	检查并重新插拔连接线缆，清洁接口触点
底跟踪异常	河床推移质、动底现象	使用GPS定位系统替代河底跟踪系统
罗经数据不准	受铁磁性物体干扰	远离铁磁物1米以上，或外接罗经
