地埋式液位计校准

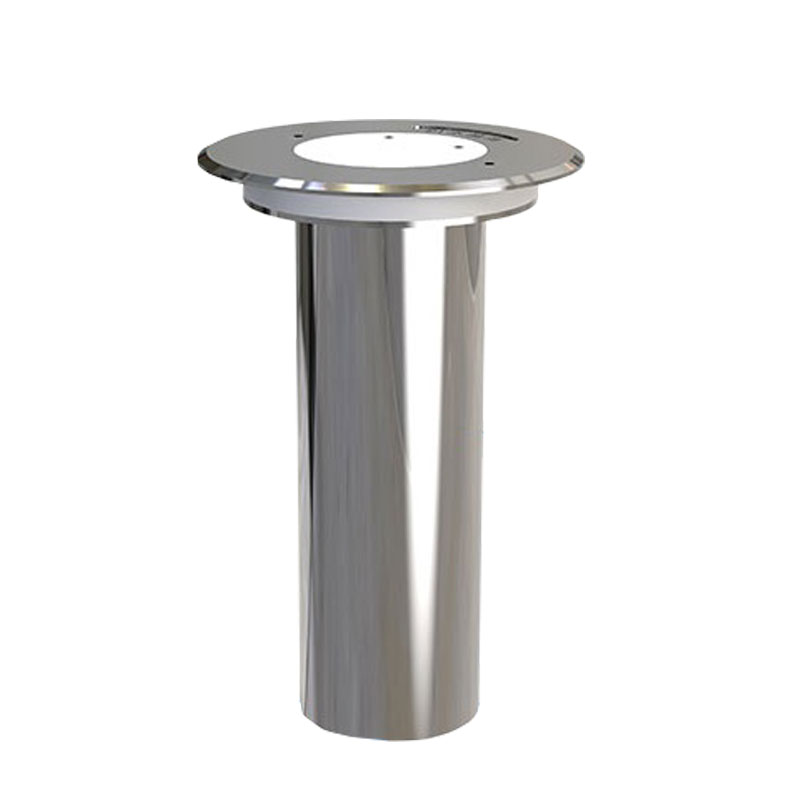

地埋式液位计是将液位传感单元埋设于地下构筑物（如检查井、阀门井、地下水池、排水管网）内部，用于长期监测地下水水位、管网液位、窨井积水的设备。其核心传感元件通常采用静压式（扩散硅、陶瓷电容、蓝宝石）或雷达式原理，信号经采集电路转换为水位深度值，通过有线或无线通信方式上传至监控平台。校准的目的是消除安装条件、介质特性、环境温度等因素引起的测量偏差，确保液位数据满足城镇排水、水文监测、环保排污等领域的精度要求。
一、校准依据
| 标准编号 | 标准名称 | 适用环节 |
|---|---|---|
| CJ/T 252-2015 | 《城镇排水水质水量在线监测系统技术要求》 | 排水管网液位监测精度要求 |
| GB/T 18603-2014 | 《天然气计量系统技术要求》（静压测量参考） | 静压式传感器计量性能评价方法 |
| JJG 882-2019 | 《压力变送器检定规程》 | 静压式液位计压力-输出关系校准 |
| JJG 971-2019 | 《液位计检定规程》 | 液位计示值误差、重复性、回差检定方法 |
| GB/T 11828.2-2005 | 《水位测量仪器 第2部分：压力式水位计》 | 压力式水位计技术要求与试验方法 |
| SL/T 426-2021 | 《地下水监测工程技术标准》 | 地下水埋深测量精度与校准周期 |
| GB/T 17626 系列 | 电磁兼容试验标准 | 井下潮湿环境的抗干扰性能核验 |
二、校准项目
地埋式液位计的校准分为实验室校准和现场校准两个阶段。实验室校准验证传感器本体的计量性能，现场校准验证安装条件和介质因素引入的综合误差。
1. 实验室校准（传感器本体）
外观与密封性检查：检查传感器外壳、电缆接头、透气管的密封完整性。将传感器浸入清水中，加压至1.5倍量程，保压10 min，无渗漏为合格。
零点输出校准：传感器置于常压下（与大气连通），通电预热30 min后记录输出信号（4 mA对应零点）。零点漂移应 ≤±0.1% FS。
量程点校准：在标准压力发生装置上，从零点开始按 0%、25%、50%、75%、100% 量程逐点升压，记录各点输出值；再从100%降至零点逐点降压记录。每个校准点重复3次，取平均值。
合格判据：
示值误差 ≤±0.5% FS（0.1级）或 ≤±0.25% FS（0.05级）；
回差 ≤示值误差绝对值；
重复性 ≤示值误差绝对值的一半。
温度影响试验：将传感器置于恒温箱中，在 -10℃、0℃、20℃、40℃、60℃ 五个温度点分别进行满量程压力校准，计算温度系数。温度引起的附加误差应 ≤±0.05% FS/℃。
2. 现场校准（安装后综合精度）
现场校准在地埋式液位计实际安装位置进行，核心方法是"人工测深比对法"和"标准水位标定法"。
（1）人工测深比对法
适用于检查井、阀门井等可进入或可通过井口测量的场合。
操作方法：使用经过检定的钢卷尺（精度 ±1 mm）或激光测距仪，从井口固定基准点垂放至水面，读取水面距离基准点的深度值。同时记录液位计输出的液位深度值。连续测量不少于 10 次，每次间隔 3~5 min，取平均值比对。
合格判据：液位计示值与人工测深值的偏差 ≤±1 cm（排水管网常规要求）或 ≤±5 mm（地下水监测精密要求）。
注意事项：测量时避免触碰井壁引起水面波动；若井内有流动水体，应等待水面平稳后读数；多次测量取均值以消除瞬时波动影响。
（2）标准水位标定法
适用于地下水池、大型储水构筑物等具备可控进水/排水条件的场合。
操作方法：利用构筑物的进水泵或排水阀，将已知体积的水注入或从池中排出，根据池体截面积计算理论水位变化量。同步记录液位计显示的变化量，两者比对。
合格判据：液位计测得的水位变化量与理论变化量的偏差 ≤±0.5% 量程。
（3）通气管通畅性检查（仅限导气电缆型）
导气电缆式静压液位计依靠通气管平衡大气压力。若通气管堵塞或进水，将导致测量值系统性偏移。
检查方法：断开传感器端通气管接头，用嘴轻吹或用压缩空气（低压）从接线盒端通入，确认气流畅通无阻。同时检查通气管末端过滤器是否受潮或堵塞。
合格判据：通气阻力应 ≤50 Pa；过滤器干燥无积水。
3. 介质密度修正
静压式液位计的测量原理为 P = ρgh，出厂校准默认介质密度为 1.0 g/cm³（纯水）。当被测介质为污水、泥浆或含盐地下水时，密度偏离默认值将引入比例误差。
修正方法：现场取样测定介质实际密度 ρ_actual，在液位计配置参数中输入密度修正系数 K = ρ_actual / 1.0。
示例：污水的实际密度为 1.02 g/cm³，则修正系数 K = 1.02，液位计原始读数应乘以 1.02 作为实际液位。
4. 安装深度复核
地埋式液位计的安装深度（传感器膜片至井口基准面的距离）是计算绝对水位的关键参数。施工过程中可能因电缆拉伸、传感器下沉或井底淤积导致安装深度发生变化。
复核方法：用钢卷尺从井口基准面垂放至传感器顶部，测量实际距离。与初次安装记录值比对。
合格判据：安装深度变化量 ≤±5 mm。若超出，需在设备参数中修正"安装深度"或"零点偏移"值。
三、现场校准流程
1. 校准前准备
确认井内无有毒有害气体（甲烷、硫化氢等），通风置换达标后方可下井作业；
准备标准钢卷尺（经计量检定且在有效期内）、便携式液位计（作为参考）、取样瓶（用于密度测定）、万用表（用于信号输出检测）；
记录校准时的环境温度、介质温度、井内水位大致范围。
2. 零点校准
若条件允许，将传感器提升至液面以上（完全脱离液体），记录输出信号值。该值应与设备标称的零点输出一致（如 4 mA 或 0.00 m）。若不一致，通过手持编程器或平台指令执行零点迁移。
对于无法提离液面的场合，采用"干式零点校准"：关闭传感器下方的检修阀门（如有），排空传感器周围的积液，待膜片干燥后执行零点标定。
3. 满量程或中间点比对
在井内水位处于中位时，同时进行人工测深和液位计读数比对，计算偏差。
若井内水位接近满量程或接近零点，应选择水位处于量程 30%~70% 区间时进行比对，以获得最佳信噪比。
4. 数据记录与归档
校准完成后填写《地埋式液位计校准记录表》，内容包括：
设备编号、型号、出厂编号、安装位置（井号/桩号）；
传感器类型（静压式/雷达式）、量程范围、输出信号类型（4~20 mA / RS-485 / 无线）；
井口基准面高程、安装深度实测值；
人工测深比对数据（10组以上）：人工读数、设备读数、偏差值；
介质密度实测值及修正系数；
通气管检查结果（导气电缆型）；
校准结论（合格/限用/不合格）及下次校准日期。
四、校准周期
| 场景 | 周期 | 说明 |
|---|---|---|
| 新安装设备 | 安装完成后7日内完成首次校准 | 含安装深度复核、零点标定、人工比对 |
| 正常运行站点 | 每12个月一次现场校准 | 含人工测深比对、通气管检查、介质密度抽检 |
| 汛期/暴雨过后 | 雨后追加一次校准 | 重点检查传感器是否被泥沙掩埋、电缆是否移位 |
| 介质性质变化较大时 | 密度变化 >5% 时重新校准 | 如旱季转雨季、工业废水排放异常等 |
| 设备维修或更换后 | 维修完成后立即校准 | 更换传感器、重新敷设电缆均需重新校准 |
| 长期断电（>30天）后重启 | 重启后48小时内校准 | 检查零点漂移、通气管是否因冷凝水堵塞 |
五、常见问题与处理
| 现象 | 可能原因 | 处理方法 |
|---|---|---|
| 读数持续偏大且随时间递增 | 传感器膜片被污泥覆盖，静水压力传导滞后 | 提起传感器清理膜片表面，用软毛刷清除附着物，切勿用尖锐物刮擦 |
| 读数持续偏小 | 安装深度参数录入错误、电缆被拉出导致传感器位置上移 | 重新测量安装深度，修正设备参数中的"零点偏移"或"安装高程" |
| 读数无规律跳变 | 井内水流冲击、气泡干扰、电磁干扰 | 加装静水套管（在传感器外围套设带孔的PVC管），屏蔽水流冲击；检查屏蔽电缆接地 |
| 读数固定不变（死值） | 传感器完全被泥沙掩埋、导气管堵塞、电子电路故障 | 提起传感器检查掩埋情况，疏通导气管，测量信号输出判断是否硬件损坏 |
| 4~20 mA 信号输出为 3.8 mA 或 22 mA | 传感器超量程或断线/短路报警 | 检查实际液位是否超出量程，检查电缆接头是否进水导致短路 |
| 测量值随气温日变化呈周期性波动 | 通气管末端过滤器受潮，大气压力补偿失效 | 更换干燥剂或通气过滤器，确保通气管末端高于可能积水的最高水位 |
| 雷达式液位计读数异常偏高 | 井壁上有附着物或阶梯结构产生虚假回波 | 调整雷达安装位置避开井壁障碍物，在信号处理中设置虚假回波抑制区间 |
