雨水实时监测系统使用指南

一、系统概述

雨水实时监测系统是一套集数据采集、无线传输、数据分析与预警发布于一体的综合性监测平台。系统以高精度翻斗式雨量计或光学式雨量传感器为核心传感设备，结合数据采集终端（RTU）、无线通信模块、供电单元及中心管理软件，实现对降雨量、降雨强度、降雨历时等参数的实时、连续、远程监测。

该系统广泛应用于山洪灾害预警、城市内涝监测、水库水位管理、中小河流水文监测、农业灌溉气象服务、高速公路气象保障等领域。系统具备低功耗、高可靠性、无人值守、远程可视化等特点，监测数据可通过4G/5G、NB-IoT、LoRa、北斗卫星等多种通信方式上传至监测中心，用户通过PC端或手机端即可实时掌握雨情动态。

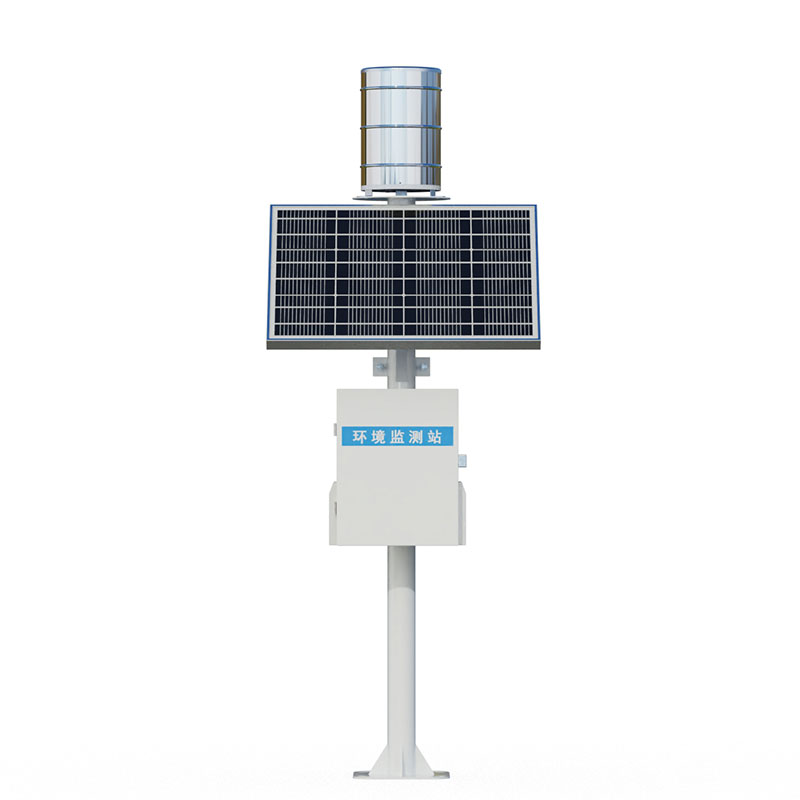

二、系统组成

一套完整的雨水实时监测系统通常由以下部分组成：

1. 雨量传感器（雨量计）

系统的核心前端设备，负责将降雨量转化为可测量的物理信号。常用类型包括：

翻斗式雨量计：采用双翻斗结构，每翻转一次代表0.1mm或0.2mm降雨量，通过干簧管产生通断脉冲信号输出，具有结构简单、成本低、精度可靠的优点。

光学式雨量传感器：利用红外光散射原理，通过检测雨滴对光束的遮挡来计算降雨强度，无机械部件，响应速度快，适用于移动或高精度场景。

称重式雨量计：通过称量承雨器内的雨水重量变化计算降雨量，可测量固态、液态及混合降水，适用于高寒地区。

2. 数据采集终端（遥测终端）

负责采集雨量传感器的脉冲信号或数字信号，进行滤波、计数、存储并按照预设规则上传。通常具备多路脉冲输入接口、RS232/RS485串口、数字量输入输出接口，内置大容量数据存储芯片，支持数据断网补传。

3. 无线通信模块

将采集到的数据实时传输至监测中心。常用方式包括4G/5G全网通无线传输（主流方式，覆盖广、速率高）、NB-IoT窄带物联网（低功耗、深度覆盖，适合城市或信号良好区域）、北斗卫星通信（适用于无公网信号覆盖的偏远山区）、LoRa自组网（用于局部区域组网后集中传输）。

4. 供电系统

保障设备全天候运行。典型配置为太阳能电池板加蓄电池加太阳能控制器。在具备市电条件的站点也可采用交流电加备电方式。

5. 中心站软件平台

安装于监测中心服务器，承担数据接收、存储、处理、分析和发布功能。平台应具备以下核心功能模块：实时数据接收与显示、雨量数据存储与查询、雨量图表与曲线生成、降雨量等值线分析、超阈值预警推送（短信、微信、声光等）、设备状态监控与远程管理、报表自动生成与打印。

6. 附属设施

包括安装立杆或支架、设备防护箱、避雷接地装置、太阳能板安装支架等。

三、安装指南

3.1 站址选择

雨量传感器的安装位置直接关系到监测数据的代表性，选址应遵循以下原则：

环境要求：

选择地势平坦开阔处，避开建筑物、树木、围墙等遮挡物。传感器承雨口顶部至周围遮挡物顶部的连线与水平线的夹角应小于30°。

远离强电磁干扰源，如高压输电线、变电站、通讯发射塔等。

避免安装于易积水、低洼或风口位置，防止溅雨或扬尘影响测量精度。

基础要求：

确保安装基座坚实稳固，能长期抵御风力、震动等外界因素影响。

优先选择具备4G/5G或NB-IoT网络覆盖的区域，保证无线数据稳定传输。

3.2 设备安装步骤

（一）基础施工：

按照设备底座尺寸，浇筑混凝土基础或安装预制基座。基础应水平、坚固，预埋地脚螺栓或膨胀螺栓。

基础高度建议高出地面30cm以上，防止地面积水溅入传感器。

（二）雨量传感器安装：

将雨量计通过底座螺栓牢固固定在基座上，使用水平尺调平，确保承雨器口处于水平状态。

调整雨量计的翻斗平衡螺钉（如为可调式），使其达到出厂规定的翻转精度。

连接传感器信号线（通常为两芯或三芯屏蔽线）至数据采集终端的对应脉冲输入接口。

（三）数据采集终端与通信设备安装：

将遥测终端、通信模块、电源控制器等安装于防护箱内，防护箱固定在立杆或支架上。

按照接线图连接雨量计信号线、通信天线馈线、电源线。

安装4G/北斗通信天线，确保天线朝向信号最优方向。

（四）太阳能供电系统安装：

将太阳能板朝南安装（北半球），倾角宜为当地纬度角加5°~10°，以获得全年最佳日照。

连接太阳能板、控制器、蓄电池，注意正负极正确连接。

控制器参数应预先设置为与蓄电池类型（铅酸或锂电）匹配的充放电参数。

（五）防雷接地：

在立杆顶部安装避雷针，并确保避雷针与独立接地体可靠连接，接地电阻应小于10Ω（依据规范要求）。

所有设备外壳、金属防护箱、立杆均应可靠接地。

3.3 通电测试与初始设置

安装完成后，按以下步骤进行测试：

检查所有接线无误后，合上电源开关，观察设备指示灯状态。

模拟翻斗翻转（轻轻拨动翻斗或通断信号线），检查采集终端是否能正确计数。

登录中心站软件平台，确认站点上线且数据正常上传。

四、参数配置

4.1 传感器参数配置

根据雨量计类型和型号，在采集终端或软件平台中设置以下参数：

雨量分辨率：设置为传感器实际规格，常见为0.1mm或0.2mm。

采集间隔：设置为雨量计脉冲累计读数，可1分钟或5分钟读取一次（自动站常用1分钟或5分钟累计）。

滤波设置：配置防抖动滤波参数，消除机械开关抖动和干扰信号引起的误计数。

4.2 采集终端参数配置

通过配套配置软件对采集终端进行设置：

站点编号：为每个监测站分配唯一编号。

采集通道：配置脉冲输入通道与雨量传感器对应。

上报周期：设置数据上报频率，如5分钟、10分钟、1小时等。常规使用中通常配置为5分钟上报一次分钟雨量数据，或1小时上报一次小时雨量累计值，且当降雨强度超过阈值时可触发加报。

加报阈值：当短历时降雨强度超过设定值时（如1分钟降雨量超0.1mm或1小时雨量超设定值），设备自动触发加密上报，以实现暴雨预警。

中心地址：配置数据接收服务器的IP地址和端口号。

4.3 平台报警阈值设置

在中心软件中设置各级预警阈值：

注意级：小时雨量或连续降雨量达到注意级别时，平台发送提醒。

警戒级：达到警戒雨量时，触发黄色预警。

危险级：达到危险雨量时，触发红色预警并启动应急响应流程。

4.4 参数保存与生效

完成所有参数配置后，保存参数并重启设备使配置生效。

五、日常操作

5.1 系统启动与状态确认

检查设备供电是否正常，观察采集终端指示灯状态。

登录中心软件平台，查看当前站点的在线状态、信号强度、电池电压等运行参数。

确认各站点数据正常更新，无长时间掉线或数据缺失。

5.2 实时数据查看

通过软件平台或手机APP，可查看以下信息：

当前雨量：当前分钟或小时的降雨量数值。

日累计雨量：当日零时至当前时刻的累计降雨量。

时段雨量：自定义时间段的累计降雨量。

降雨强度曲线：实时降雨强度变化趋势图。

历史数据：历史任意时刻的雨量记录。

5.3 报警处理

当系统触发雨量预警时，应按照预定流程处理：

确认报警信息的真实性和级别。

查看报警站点的实时数据和相邻站点数据，综合判断雨情趋势。

按照应急预案逐级报告和响应。

在平台中记录处理过程和结果。

5.4 数据导出与报表

平台支持数据导出功能，可按照日、月、年或自定义时间段导出雨量数据，支持Excel、CSV等常见格式，便于生成监测报告和归档。

5.5 系统关机

如需对设备进行维护或移动，应先在软件平台中注销或标记该站点离线，再切断设备电源。

六、维护与保养

6.1 日常维护

雨量传感器维护：

每月至少检查一次承雨器口是否水平，清除承雨器内的杂物、树叶、尘土和昆虫等。

翻斗式雨量计应定期检查翻斗转动是否灵活，转轴是否有异物卡滞。

清洗翻斗和漏斗时，应用软毛刷和清水轻轻刷洗，不得使用有机溶剂或硬物刮擦。

冬季结冰期，需提前将雨量计加盖防护或拆回室内，防止冰冻损坏。

太阳能供电系统维护：

每月清洁太阳能板表面，清除灰尘、鸟粪、积雪等覆盖物。

定期检查蓄电池接线端子有无腐蚀、松动，测量蓄电池电压是否在正常范围。

蓄电池使用寿命一般为3~5年，到期前应安排更换。

通信设备维护：

检查天线连接是否牢固，天线是否有破损。

确认SIM卡状态正常，流量和话费余额充足。

6.2 定期校准

翻斗式雨量计校准：

使用标准量筒或专用校准设备，以模拟降雨方式对雨量计进行校准。通常每6~12个月校准一次。若发现偏差超过允许范围（如±3%），应调整翻斗平衡螺钉并重新校准。

传感器精度检测：

定期检查雨量传感器的准确性，可以通过与实际降雨量（如人工雨量筒测量）进行比对，确保设备精度符合要求。

6.3 数据管理

定期备份中心站数据库，防止因服务器故障导致数据丢失。

对于数据异常或缺失的时段，应及时记录并尽可能通过人工雨量数据进行补录。

6.4 维护记录

建立设备维护档案，详细记录每次维护的日期、内容、发现的问题及处理措施，为设备运行评估和故障分析提供依据。

七、常见故障及排除

7.1 雨量数据为零或明显偏小

可能原因及解决方法：

传感器堵塞：检查承雨器口和漏斗是否被树叶、灰尘或昆虫堵塞，清理后观察计数是否恢复。

翻斗卡滞：检查翻斗转轴是否有异物，翻斗是否因变形或安装倾斜而无法正常翻转。

干簧管故障：使用万用表测量信号线通断，翻转翻斗时检查是否有通断信号输出。如干簧管失效，需更换。

信号线断线或接触不良：检查信号线连接是否牢固，是否有断线或氧化现象。

采集通道配置错误：确认采集终端的通道参数配置正确，与实际接线一致。

7.2 数据传输中断

可能原因及解决方法：

网络信号问题：检查设备位置是否在4G/5G或NB-IoT信号覆盖范围内，信号强度是否满足要求。

SIM卡问题：检查SIM卡是否插好、是否欠费或停机、是否被运营商锁定。

中心服务器故障：确认中心服务器的网络和数据库服务是否正常运行。

设备掉电：检查太阳能供电系统是否正常，蓄电池电压是否过低。

APN配置错误：对于使用专网卡的站点，确认APN及用户名密码配置正确。

7.3 数据跳变或异常

可能原因及解决方法：

电磁干扰：检查传感器信号线是否与强电线缆近距离平行敷设，必要时更换屏蔽线或增加滤波电容。

雷击影响：雷雨季节后若出现数据异常，应检查设备是否有雷击损坏。

传感器安装不牢固：检查传感器是否因风吹或其他原因产生震动或倾斜。

电路板故障：如排除以上原因，可能是采集终端电路板故障，需返修或更换。

7.4 太阳能供电不足

可能原因及解决方法：

太阳能板污染：清洁太阳能板表面，提高光电转换效率。

阴影遮挡：检查是否有新增树木生长或建筑遮挡太阳能板。

蓄电池老化：测量蓄电池在无光照条件下的电压下降速度，判断是否需要更换。

控制器故障：检查控制器是否正常充放电，指示灯状态是否正常。

7.5 雨量数据与人工观测不一致

可能原因及解决方法：

传感器精度误差：按照校准流程对传感器进行校准。

安装水平偏差：使用水平尺重新调平传感器。

采样时间不一致：确认设备的数据采集时间与人工观测的时间段一致。

雨量计口径标准差异：国产设备多为200cm²口径，部分进口设备为不同口径，比对时需进行换算。

八、注意事项

专业操作：系统的安装、维护、操作应由经过培训的专业技术人员进行。

安装精度：雨量传感器安装必须严格水平，否则将直接影响测量精度。

防雷接地：所有室外设备必须可靠接地，有效防范雷击损坏。

供电安全：确认供电电压在设备允许范围内，注意电源正负极正确连接。太阳能板接线时注意防反接保护。

冬季防护：在结冰期前应对雨量传感器采取保温或加盖措施，防止冰胀损坏。

数据备份：定期备份中心平台数据，防止因系统故障导致数据丢失。

固件升级：升级设备固件或软件前应确认版本兼容性，升级过程中不得断电。

传感器保护：避免人为向承雨器内倒入液体或杂物，非维护状态下不得打开传感器防尘盖。

环境适应：注意设备的工作温度范围，超出范围可能影响测量精度和设备寿命。

定期检查：建议每月至少进行一次设备巡检，及时发现并排除隐患，确保系统长期稳定运行。
