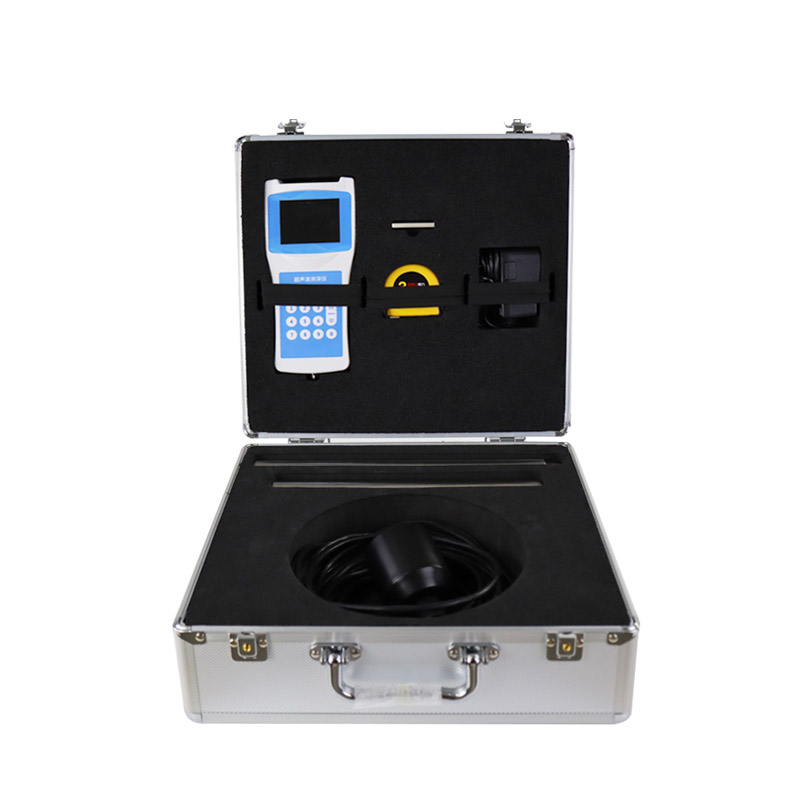

船用测深仪使用指南

一、概述

船用测深仪是一种利用声波在水中的传播特性来测量水体深度的船载电子仪器。它通过换能器向水底发射声波信号，接收水底反射的回波，根据声波传播时间计算出水深数据，是船舶航行、航道测量、水文勘测、海洋工程及渔业捕捞等领域不可或缺的基础测量设备。

船用测深仪广泛应用于船舶导航避碰、航道水深测量、港口疏浚监测、水下地形测绘、水文调查、海洋科学研究及渔业探测等场景。相比传统的铅锤测深或测深杆等人工方式，船用测深仪具备测量速度快、连续记录、数据精度高、不受水深限制等显著优势，可在船舶航行过程中实时获取水深数据。

二、系统组成

一套完整的船用测深系统主要由以下部分构成：

换能器是系统的核心部件，负责完成声电转换功能。它既能将电信号转换为声波向水中发射，又能接收水底反射回来的声波并将其转换为电信号。换能器通常安装在船舶底部，根据安装方式可分为舱内安装式和舷外安装式两种类型。

主机（显示器/处理器） 是系统的控制与显示中心，内置信号发射电路、接收放大电路、信号处理模块和显示屏。主机负责控制声波发射、接收回波信号、计算水深数值并将结果显示在屏幕上，同时支持数据存储和回放功能。

GPS接收器提供船舶的位置信息，将水深数据与经纬度坐标关联，为水深测量和海底地形测绘提供空间定位支持。

数据记录与存储模块用于保存测量过程中的水深数据、位置信息和时间戳，便于事后回放、分析和报告生成。

电源系统通常采用船舶直流电源供电，部分便携式测深仪配备内置可充电电池。

三、工作原理

船用测深仪基于回声测深原理工作。换能器垂直向水底发射一束声波脉冲，声波在水中以已知速度传播，遇到水底后产生反射回波，回波被同一换能器接收。仪器通过测量声波从发射到接收所经历的时间，结合声波在水中的传播速度，即可计算出换能器到水底的距离，该距离即为水深。

水深计算公式为：水深 = 声速 × 时间 / 2。式中除以2是因为声波经历了发射到水底再返回换能器的往返路径。

声波在水中的传播速度受水温、盐度和压力影响。在淡水中的声速约为1450米/秒，在海水中的声速约为1500米/秒。高精度测深仪通常内置温度传感器或允许用户输入声速值进行修正，以提高测量精度。

换能器发射的声波频率通常在50千赫兹至200千赫兹之间。低频声波穿透力强、传播距离远，适合深水测量；高频声波分辨率高、细节清晰，适合浅水和精细测量。部分双频测深仪同时配备高频和低频换能器，可在不同水深条件下灵活切换。

四、安装与部署

4.1 换能器安装位置选择

换能器的安装位置是影响测量精度的关键因素。应选择在船舶底部水流平稳、气泡较少的位置，通常在船中前部靠近龙骨处，避免安装在螺旋桨正前方或船首剧烈拍水区域。

安装位置需避开船底排水孔、进水口及其他突出物，防止水流扰动产生气泡。同时应确保换能器下方无障碍物遮挡，声波波束路径畅通无阻。在多船壳或铝制船体中需特别注意安装位置的声学透过性。

4.2 换能器安装方式

舱内安装式：将换能器用偶合剂直接粘贴在船壳内侧，声波透过船壳传播。此方式无需在船体开孔，安装简便且不改变船体水密性，适用于玻璃钢或木质船体。但船壳材质和厚度会影响声波穿透效率，需确保粘贴面平整、偶合剂均匀无气泡。

舷外安装式（穿舱式） ：在船底开孔安装换能器，使其直接接触水体。此方式声波传输效率高、信号损失小，测量精度最优，适用于钢质船体和专业测量船。安装时需做好水密处理，确保开孔处密封可靠，防止漏水。

挂舷式（便携式） ：将换能器通过支架悬挂于船舷外侧，适用于临时测量或小型船只。安装灵活、无需改造船体，但需注意固定牢靠，防止航行中晃动或脱落。

4.3 主机安装与电气连接

主机应安装在驾驶台或测量工作台便于操作和观察的位置，避免阳光直射和潮湿环境。安装时需确保通风良好，防止设备过热。

电气连接方面，需将换能器信号电缆连接至主机对应接口，确保连接牢固、防水密封。连接GPS天线至主机GPS接口。接入船舶直流电源，注意电压匹配。电缆布线时应远离强电电缆和电磁干扰源，信号电缆不可过度弯折或受力。

4.4 安装后检查

安装完成后需进行以下检查：确认所有连接可靠、无松动；检查换能器安装面有无气泡或间隙；通电后观察设备自检是否正常；在已知水深区域进行实测验证，对比测量值与实际水深是否一致。

五、设备操作与参数设置

5.1 设备启动

确认所有连接无误后，接通电源开启设备。设备通电后自动进行自检，屏幕显示启动画面。自检完成后进入测深主界面，开始发射和接收声波信号，屏幕显示实时水深数值和回波图像。

5.2 关键参数设置

量程范围：根据实际水深设置合适的显示量程，使水底回波显示在屏幕中部偏下位置。量程过大会压缩浅水细节，量程过小则无法显示深水回波。一般设置为当前水深的1.5至2倍。

增益（灵敏度） ：用于调节回波信号的放大程度。增益过低可能丢失弱回波信号，导致漏测；增益过高会放大噪声，产生虚假回波。调节原则是在能够清晰显示水底回波的前提下尽量降低增益，减少噪声干扰。自动增益控制功能可根据水深自动调整增益，适合一般测量场景。

声速设置：根据水体特性输入正确的声速值。淡水中通常设为1450米/秒，海水中设为1500米/秒。高精度测量时可根据水温、盐度计算实际声速进行修正。

发射功率：深水测量时增大功率以增强回波信号，浅水测量时降低功率以减少多次回波干扰。

记录与打印设置：根据需要设置水深数据记录间隔、记录格式等参数，可选择连续记录或按距离触发记录。

5.3 基本测量操作

启动设备并完成参数设置后即可开始测量。航行过程中观察显示屏上的水深数值和回波图像，确认水底回波连续、清晰。若发现回波不稳定或数据跳变，应调整增益或检查安装情况。在关键航段或测量断面处，可标记记录点以标注重要位置。测量结束后保存数据并关机。

5.4 不同水域的测量注意事项

在浅水区域（水深小于5米），需关注盲区时间设置，必要时降低发射功率以避免多次回波干扰。在深水区域，应增大发射功率并调低增益以提高信噪比。在海底地形起伏剧烈的区域，建议缩小量程范围以捕获更多细节，同时注意跟踪速度设置，防止设备丢失水底跟踪。

六、数据采集与管理

6.1 数据记录

测深仪主机内置存储模块或外接存储设备，可自动记录水深数据、地理位置、时间戳等信息。测量过程中系统持续记录数据，无需人工干预。在重要测量点，操作人员可手动标记事件点进行标注。

6.2 数据回放

测量结束后，可通过主机屏幕或配套软件回放已保存的测深记录。回放功能可查看整个测量航线的水深变化情况，便于后续分析和复核。

6.3 数据导出与处理

数据可通过USB接口、存储卡或网络方式导出至计算机。导出的数据文件通常包含经纬度、水深、时间等信息，可在专业水文处理软件中进行进一步处理。数据处理主要包括水深数据与位置信息的匹配，剔除明显错误的异常值，根据需要绘制水深断面图或水下地形图。在疏浚工程中可对比设计水深和实际水深，计算疏浚方量。

6.4 数据备份

建议定期将测量数据备份至外部存储设备或云端，防止数据丢失。长距离测量或多日测量任务中，应每日备份数据。

七、校准与精度验证

7.1 吃水修正

换能器安装于船底一定深度处，仪器测得的是换能器到水底的距离，而非水面到水底的实际水深。实际水深需加上换能器吃水深度进行修正。吃水深度随船舶载重变化而变化，重载时吃水增加，轻载时吃水减小。建议每次测量开始前记录当前吃水深度，并在仪器中输入修正值。

7.2 声速校准

若仪器允许手动输入声速，应根据水体实际情况进行校准。可采用投掷式水温计测量水面和水底温度，计算平均声速。在已知实际水深的区域进行比对测量，反推并修正声速值。

7.3 比对验证

定期在已知水深的区域进行比对测量，验证仪器测量精度。若发现偏差超出允许范围，应检查换能器安装状态、清洁程度及参数设置，必要时联系厂商进行专业校准或维修。

7.4 日常功能校验

每次作业前，在码头或浅水区进行开机测试，确认设备能正常显示水深、回波图像清晰。若发现异常应及时排查，避免带故障作业。

八、日常维护

8.1 换能器清洁

换能器表面若有附着物（如藤壶、藻类、泥沙等），会严重影响声波发射和接收效率，导致测量精度下降甚至无法测深。每次使用后应检查换能器工作面，若附着物较多应用淡水冲洗并用软布轻轻擦拭。切勿使用硬物刮擦换能器表面，防止损伤声学材料。

船舶长时间停泊后再次使用前，应重点检查换能器表面是否被海洋生物附着。

8.2 电缆检查

定期检查换能器信号电缆有无破损、老化或接头松动。电缆磨损可能导致信号衰减或短路，影响测量。电缆穿过舱壁处应密封良好，防止漏水。电缆应避免受力或过度弯曲。

8.3 主机保养

保持主机表面清洁，定期用软布擦拭显示屏和机身。确保主机通风口畅通，防止灰尘堵塞影响散热。避免在高温、高湿或振动剧烈的环境中使用和存放。长期不使用时，应定期通电开机，防止内部元件受潮。

8.4 防生物附着

在海洋环境中，换能器表面易附着藤壶、牡蛎等海洋生物，会严重衰减声波信号。可采用防污漆涂覆换能器周边区域，或安装防生物附着罩。定期上坞维护时彻底清理换能器表面。

8.5 维护记录

建立完善的设备维护档案，详细记录每次使用情况、清洁维护内容、校准数据和故障处理结果，形成设备全生命周期的健康档案。

九、常见故障与排查

9.1 无水深数据显示

故障表现为屏幕无水深数值或显示为零。

可能原因是换能器未连接或连接不良、换能器表面附着物严重、换能器损坏、发射电路故障。排查方法是检查信号电缆连接是否可靠；清洁换能器工作面；检查换能器安装面有无气泡或间隙；在已知水深区域进行对比测试，确认设备工作状态。

9.2 水深数据跳变或不稳定

故障表现为水深数值频繁跳变、回波图像断续。

可能原因是换能器安装位置不当、航行速度过快导致气泡干扰、增益设置过高或过低、水体中存在大量气泡或悬浮物、电磁干扰。排查方法是检查换能器安装位置是否处于气泡区；降低航速观察是否改善；调整增益至合适的水平；检查附近有无强电磁干扰源，避免电缆与强电线路并行。

9.3 水底回波丢失

故障表现为回波图像中水底线消失或模糊。

可能原因是水深超出量程、水底为软泥底对声波吸收强、换能器发射功率不足、声速设置严重偏差。排查方法是增大量程范围；提高发射功率或增益；检查声速设置是否与实际水体相符；在硬底区域测试以排除软底吸收因素。

9.4 无法开机

故障表现为设备按电源键后无反应。

可能原因是电源保险丝熔断、电源线断路或接触不良、船舶电源电压异常、设备内部故障。排查方法是检查保险丝是否熔断，必要时更换同规格保险丝；检查电源线连接是否可靠；测量电源电压是否正常；确认上述检查均正常后联系专业维修。

9.5 记录数据异常

故障表现为记录的水深与显示水深不一致或数据格式错误。

可能原因是存储卡故障、数据写入错误、记录参数设置不正确。排查方法是检查存储卡状态及剩余容量；确认记录参数与测量需求一致；导出已有数据并格式化存储介质后重新测试。

9.6 故障排查原则

故障排查应遵循从简到繁的原则，从外部连接和简单检查入手，逐步排查至内部硬件。首先检查电源和连接状态，其次检查换能器清洁程度和安装状态，然后调整参数设置排除操作因素，最后通过替换法或专业检测排查硬件故障。对于复杂故障或内部电路维修，及时联系设备厂商或专业技术人员处理。

十、安全注意事项

航行安全：测深仪是导航辅助设备，操作人员不可完全依赖单一设备判断水深，应结合纸质海图、电子海图和其他导航手段综合判断。在陌生或浅水水域航行时，应减速并密切关注水深变化。

电气安全：严格按照产品说明接入电源，注意电压匹配。电源线应连接可靠，避免短路或极性反接。换能器电缆不可带电插拔，防止损坏设备。

设备防护：主机应避免进水受潮，防止显示屏被硬物划伤。换能器安装和拆卸过程中应小心操作，避免跌落或撞击。

安装安全：舷外安装换能器时，需做好水密处理，防止船底开孔处漏水。高处或舷外作业时需佩戴安全装备，防止落水。

操作规范：在安装和使用过程中，严格遵循相关安全规范和操作手册，确保人员和设备的安全。

维护记录：建立完善的设备维护档案，详细记录每次维护时间、内容、发现问题和处理结果。

十一、结语

船用测深仪的操作涉及系统组成理解、规范安装、参数设置、测量操作、数据管理、定期校准和日常维护等多个环节。只有按照规范流程进行操作和维护，才能确保测量数据的准确可靠和设备的长期稳定运行。

建议操作人员在实际使用中严格遵守各项操作规范，定期对设备进行清洁、检查和校准。航行作业前做好设备检查和参数确认，作业后及时清洁和记录。通过科学的使用和维护，船用测深仪能够为航行安全、航道测量、水文勘测和海洋工程等领域提供坚实的水深数据支撑。
