遥测雨量计使用指南

一、概述

遥测雨量计是一种集雨量传感、数据采集、存储传输于一体的自动化降水观测设备，能够在无人值守的条件下，实时监测降雨量并将数据远程传输至数据中心。与普通雨量计相比，遥测雨量计的核心优势在于自动化和远程数据传输能力，可大幅降低人工观测成本，提高数据时效性。

遥测雨量计广泛应用于水文水资源监测、气象观测网络、山洪灾害预警、城市内涝监控、中小河流治理以及农业灌溉管理等领域。尤其是在交通不便的偏远山区、防汛重点区域和无人值守站点，遥测雨量计发挥着不可替代的作用。

本指南旨在为用户提供遥测雨量计从原理理解到日常使用的通用操作指导。

二、常见遥测雨量计类型

2.1 翻斗式遥测雨量计

翻斗式遥测雨量计是目前应用最广泛的遥测雨量设备。其核心部件是一个由两个对称斗室组成的翻斗机构，雨水经承雨口进入漏斗后流入翻斗一侧的斗室，当斗室内雨水累积达到预设感量时翻斗翻转，同时触发干簧管或霍尔元件输出开关信号。数据采集终端记录翻转次数并换算为降雨量。常见分辨率为0.1mm、0.2mm、0.5mm或1.0mm。

该类型结构简单、功耗低、稳定性好，适合太阳能供电的野外无人站点。

2.2 称重式遥测雨量计

称重式遥测雨量计通过称量承雨容器中降水重量的方式测量降水量，可同时测量液态降水和固态降水（雪、冰雹等）。其内部集成了高精度称重传感器和数据采集传输模块，能够连续记录降水累积重量并换算为毫米数。适用于四季分明、降雪较多的地区。

2.3 光学式/激光式雨量计

光学式雨量计利用雨滴通过光束时产生的散射或遮挡效应来检测降雨强度和雨滴粒径分布。该类设备响应速度快、无可动部件，适合需要高时间分辨率降雨数据的应用场景，但在大雾、扬沙等天气条件下可能受到干扰。

三、系统组成

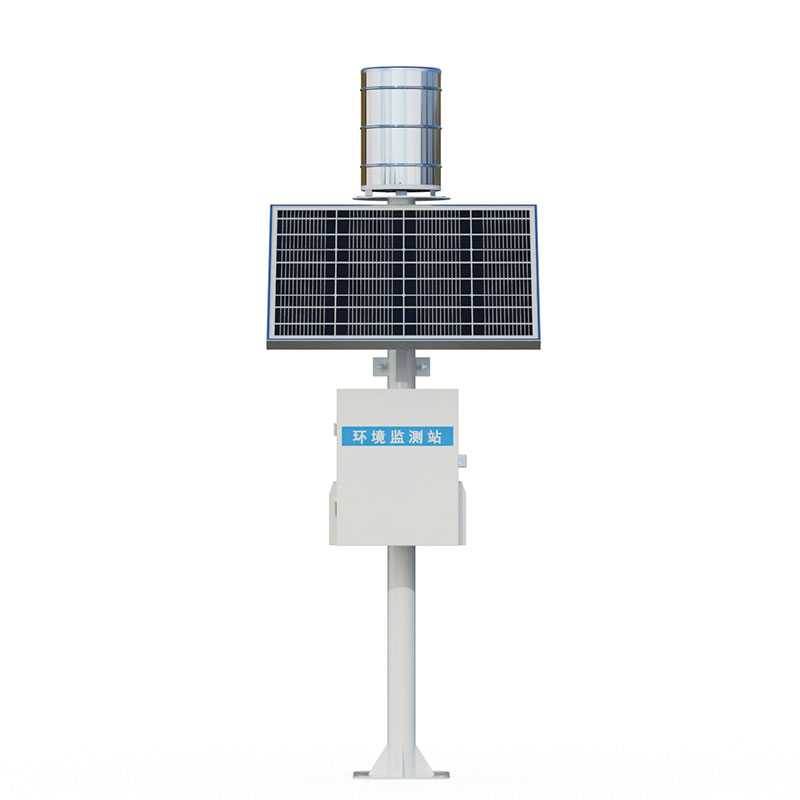

一套完整的遥测雨量计系统通常包括以下部分：

雨量传感器：感知降雨并转换为电信号（如翻斗式、称重式等）。

数据采集终端（RTU） ：采集传感器信号，进行数据处理、存储，并控制通信模块的数据发送。部分产品将雨量传感器与数据采集传输部分集成为一体，形成一体化遥测雨量计。

通信传输模块：负责将数据远程发送至数据中心，常用方式包括4G/5G蜂窝网络、NB-IoT窄带物联网、北斗卫星通信、LoRa等。

供电系统：为设备提供电力，通常采用太阳能光伏板配合蓄电池的方式，部分市电便利的站点可直接使用市电供电。

安装附件：包括立杆、防护箱、支架、防雷接地装置等。

数据接收与管理平台：部署在中心站，用于接收、存储、显示和分析各遥测雨量站上传的数据。

四、站点选址与安装基础

4.1 选址原则

遥测雨量计的安装位置直接影响数据的代表性和设备运行稳定性，选址应遵循以下原则：

空旷平坦：承雨口上方应无遮挡，周围障碍物距承雨器的距离应大于障碍物顶部与承雨器口高度差的2倍以上。避免安装在高大建筑物、树木、广告牌等遮挡物附近。

避开强风区：不宜安装在山顶风口、峡谷风口或高层建筑边缘等风力过大区域，以免因气流扰动造成雨量收集偏差。

避开干扰源：远离变电站、高压线、强电磁发射塔等强电磁干扰源，防止通信和传感器信号受扰。

通信条件：对于采用蜂窝网络通信的站点，安装位置应具备良好的移动信号覆盖；采用北斗卫星通信的站点，天线上方应无遮挡。

安全便捷：选择地质稳定、不易滑坡或洪涝的位置，同时兼顾交通条件，便于后续维护。

4.2 安装基础施工

遥测雨量计通常采用立杆式安装，基础施工要求如下：

按照设计图纸确定立杆安装位置，开挖基础坑（一般尺寸不小于40cm×40cm×50cm，具体根据地质条件和立杆高度确定）。

在坑底铺设碎石垫层并夯实，放入预制的钢筋笼或地脚螺栓笼。

浇筑C25及以上标号混凝土，保持地脚螺栓垂直且露出基础面适当高度（一般5–8cm）。

混凝土养护至设计强度后方可安装立杆和设备。基础顶面应高出周围地面10–15cm，防止地面积水浸泡立杆底部。

4.3 设备安装高度要求

雨量计的承雨器口应水平安置，距地面高度一般为70cm。在冬季积雪较深的地区，应设置可在1.0m至1.2m高度范围内调节的备用安装架，当雪深超过30cm时，需将雨量计移至备用架上进行观测，防止积雪掩埋承雨器口。

五、设备安装

5.1 立杆与防护箱安装

将镀锌钢立杆通过法兰盘与基础地脚螺栓连接，使用水平尺校准垂直度（倾斜度不应超过1%），紧固螺母。

将防护箱固定在立杆的适当高度（一般箱底距地面1.2–1.5m），确保箱体水平且牢固。

安装太阳能板支架，将太阳能板固定在立杆顶部或侧面支架上，朝向正南方向（北半球），倾角根据当地纬度设置为30°–45°左右，确保周围无遮挡。

5.2 雨量传感器安装

翻斗式雨量传感器：

将传感器底座固定在立杆或专用安装台上，确保传感器底盘处于水平状态。水平度对翻斗式雨量计的测量精度至关重要，必须使用水平尺在两个垂直方向上进行校准，通过调节底座螺丝使水平泡居中。

安装承雨器口，调整其水平度，确保器口呈水平状态。

将传感器信号线缆（一般为两芯屏蔽线）连接至数据采集终端的脉冲输入端口。

安装过滤网和防虫网，防止杂物和昆虫进入传感器内部。

称重式雨量计：

将称重式雨量计置于稳固的水平基座上，使用水平仪校准水平。

安装承雨桶和防蒸发盖（如有配置），按说明书要求注入防冻液和防蒸发油（适用时）。

连接电源线和信号线至采集终端。

5.3 数据采集终端（RTU）与通信模块安装

将数据采集终端固定在防护箱内的安装背板上，确保散热良好。

按照接线图连接传感器信号线、通信模块数据线和供电线路。建议将所有接点进行焊接或使用专用接线端子，并用热缩管或绝缘胶带做好绝缘处理。

将4G天线或北斗天线引出至防护箱外部，安装于立杆高处，天线应保持垂直，周围无金属遮挡物。

检查所有连接无误后，接通电源进行初步加电测试。

5.4 供电系统连接

太阳能供电方式：

将太阳能板的输出线缆通过防水接头引入防护箱内。

连接太阳能充电控制器（需按正确极性连接：先接蓄电池，再接太阳能板，最后接负载）。

将蓄电池固定在防护箱底部或埋设于地下专用电池坑中（深埋方式需做好防水处理）。

充电控制器给蓄电池充电正常后，接通RTU电源。

市电供电方式：

敷设电源线缆至监测站点，线缆应穿管保护。

安装漏电保护开关和电源适配器（如需电压转换）。

确认电压稳定后将电源接入设备。

5.5 防雷与接地

遥测雨量计安装于野外空旷地带，防雷保护至关重要：

立杆顶部应安装避雷针，高度应高于承雨器口和天线。

立杆及防护箱应做可靠接地，接地电阻应小于10Ω（在多雷区应小于4Ω）。

电源线和信号线进入防护箱处应安装防雷浪涌保护器。

所有金属部件应做等电位连接。

六、系统配置与参数设置

6.1 基本参数配置

设备安装完成后，需通过数据采集终端的配置接口（通常为串口或蓝牙/WiFi）或配套的配置软件进行以下参数设置：

站点编号：设置本遥测站的唯一标识编码，需与中心站数据库中的编号一致。

雨量计分辨率：根据所用翻斗式雨量计的出厂参数，设置每斗对应的降雨量（如0.1mm、0.2mm等）。

采集间隔：设置数据采集终端读取和累计降雨量的时间间隔，常规设置可为1分钟或5分钟。

上报间隔：设置向中心站发送数据的时间间隔（如每小时、每6小时或每日8时等），汛期可加密至更短间隔。

通信参数：包括APN接入点（蜂窝网络）、中心站IP地址和端口号、数据上传协议类型等。

北斗通信参数（如适用）：设置北斗卡号、通信频度等。

6.2 雨量阈值报警设置

根据防汛或监测需求，在RTU中设置多级雨量阈值：

预警阈值：达到该雨量值时设备自动发送预警报文。

报警阈值：达到该雨量值时设备自动发送报警报文并加密上报频次。

注意：阈值设置应结合当地历史降雨数据和防汛要求合理确定，避免过于灵敏导致频繁误报或过于迟钝导致漏报。

6.3 系统联调与测试

参数配置完成后进行系统联调：

人工注水测试：使用标准量筒向承雨器内缓慢注入已知水量（如10mm），观察采集终端是否准确记录相应翻转次数，并检查中心站是否收到正确的雨量数据。

通信测试：触发一次手动数据上报，检查通信链路是否畅通，中心站数据接收是否完整。

时钟同步：确认设备系统时间与标准时间一致，避免数据时间标签错误。

断电重启测试：断开供电后重新上电，确认设备能自动恢复正常工作。

连续试运行：系统连续稳定运行72小时以上方可投入正式使用。

七、日常监测操作

7.1 自动监测模式

遥测雨量计投运后，绝大多数情况下处于自动运行模式，无需人工现场干预。中心站值班人员主要工作包括：

实时监测：通过数据接收平台查看各遥测站点的实时雨量数据和设备运行状态。

数据审核：每日对上传的降水量数据进行审核，检查数据合理性。

缺报处理：发现站点未按时上报数据时，及时联系现场维护人员排查故障。

报警处置：收到雨量报警信息后，按防汛预案要求及时报告并采取相应措施。

7.2 人工比测

为确保自动观测数据的准确性，设有人工雨量器的遥测站应定期进行人工比测：

人工比测的降水量记录时间应与遥测雨量计的记录时间一致。

若遥测数据与人工观测数据偏差超过允许范围，应及时查明原因并处理。

比测结果应记录在案，作为设备校准的依据。

八、日常维护

8.1 日常巡查

每日应通过中心站平台检查各遥测站点运行状态：

数据是否按时上报，有无长时间中断。

电池电压是否正常（一般不低于11.5V/12V系统）。

雨量数据是否出现异常跳变或长时间零值（结合天气情况判断）。

8.2 现场定期维护

每月维护：

清洁太阳能板表面灰尘和鸟粪，保证发电效率。

检查承雨器内有无杂物、树叶、昆虫等堵塞，及时清理。

检查过滤网是否完好，如有破损及时更换。

检查防护箱密封条是否老化，箱内有无积水或凝露。

每季度维护：

检查蓄电池端电压和容量，测量充电控制器输出是否正常。

检查各接线端子有无松动、氧化或锈蚀，进行紧固和清洁处理。

翻斗式雨量计需检查翻斗翻转是否灵活，清洁翻斗表面的污垢（使用软毛刷或脱脂棉，避免划伤表面）。

检查天线接头是否松动，信号强度是否满足要求。

检查防雷接地装置是否完好，接地电阻是否达标。

汛前和汛后维护：

进行全面的设备检查和注水试验。

检查立杆基础和法兰螺栓有无松动锈蚀。

检查避雷针和浪涌保护器是否完好。

汛前应更换老化的密封圈和防虫网。

汛后应检查设备有无雷击损坏或进水情况。

8.3 冬季维护（寒冷地区）

降雪前应检查称重式雨量计的防冻液是否充足。

翻斗式雨量计在纯降雪地区冬季可暂停使用，拆卸室内保存，或采用防风圈和加盖处理。

检查太阳能板有无积雪覆盖，及时清理保证充电。

8.4 维护注意事项

现场维护时必须携带安全防护装备。

维护前通过中心站确认该站点处于待维护状态，避免误报警。

维护翻斗传感器时不得触摸或挤压翻斗刃口，以免影响感量精度。

更换部件时应使用原厂配件，不得随意替代。

维护完成后进行注水测试，确认设备恢复正常后方可离开现场。

九、常见故障及处理

故障现象	可能原因	处理方法
数据长时间未上报	通信模块故障、信号差、SIM卡欠费	检查通信模块指示灯、天线位置，核实SIM卡状态和费用
注水无数据输出	传感器信号线断路、采集终端通道故障	检查信号线连接，用万用表检测传感器通断，更换采集通道
雨量数据明显偏小	承雨器堵塞、翻斗卡滞、分辨率参数设置错误	清理承雨器，检查翻斗翻转灵活性，核对分辨率参数
雨量数据明显偏大	仪器倾斜、振动干扰、电磁干扰	重新调平仪器，检查安装稳固性，排查干扰源
太阳能供电不足	太阳能板脏污、遮挡、蓄电池老化	清洁太阳能板，检查周围是否新增遮挡物，更换蓄电池
采集终端死机	雷击干扰、软件异常	断电重启设备，检查防雷器件是否损坏，升级终端软件
中心站数据与现场不一致	时钟不同步、通信误码	校准设备时钟，检查通信传输质量

十、安全注意事项

防雷安全：雷雨天气严禁进行现场维护作业，以防雷击伤害。雷雨过后应及时检查设备有无雷击损坏。

野外作业安全：前往偏远站点维护时，应至少两人同行，携带必要的通讯工具和急救用品，注意防范蛇虫叮咬和地质灾害。

用电安全：检查蓄电池和太阳能板线路时，注意防止短路，蓄电池正负极不得短接。

登高安全：需登高作业（如检查天线或太阳能板）时，使用稳固的登高工具，佩戴安全帽和安全带。

设备安全：翻斗式雨量计的翻斗组件为精密部件，严禁用手触摸或挤压，清洁时应使用软毛刷或脱脂棉。

非授权操作禁止：不得私自更改设备系统参数和通信设置，重要参数修改应经技术负责人批准并记录。

十一、数据记录与管理

遥测雨量计数据应包括：站点编号、数据时间、累计降雨量、时段降雨量、设备状态（电压、信号强度等）。

中心站数据管理平台应自动完成数据入库，人工观测用于比测的数据应同步录入系统。

每日应统计各遥测站的数据到报率和数据完整率，对连续缺报站点进行故障跟踪。

每月编制遥测雨量站运行月报，内容包括数据到报率统计、设备故障与维护记录、雨量数据汇总等。

原始观测记录和年报表应及时归档，按要求向上级主管部门报告。

核心监测数据应定期备份至异地存储，防止数据丢失。

十二、结语

遥测雨量计是现代化降水监测体系中的关键设备，其自动化、远程化的特点大大提升了降雨观测的时效性和覆盖面。规范使用遥测雨量计，从科学选址、规范安装、精确校准到定期维护和数据分析，每一个环节都直接关系到监测数据的真实可靠和设备的长效运行。用户应全面掌握设备的工作原理和操作规程，充分利用遥测雨量计的技术优势，为水文预报、防汛抗旱和防灾减灾工作提供坚实的数据支撑。

不同品牌和型号的遥测雨量计在具体操作方法上可能存在差异，使用前应仔细阅读设备配套的操作手册和技术说明书，严格按照制造商的要求进行安装、配置和维护作业。
