表面位移监测系统使用指南

一、概述

表面位移监测系统是指通过布设于被测结构物或地质体表面的位移传感器，连续或定期测量其空间位置变化（包括水平位移和垂直位移）的监测系统。该系统主要用于监测边坡、滑坡体、大坝、桥梁、隧道、基坑、建筑物等工程结构及地质体的表面变形情况，为安全评估、灾害预警和工程维护提供数据支撑。

表面位移监测系统广泛应用于地质灾害监测（滑坡、崩塌、泥石流）、水利工程安全监测（大坝、堤防）、交通工程监测（桥梁、隧道、路基）、矿山安全监测（露天矿边坡、尾矿库）以及城市建筑基坑监测等领域。

根据监测原理和适用场景的不同，常见表面位移监测手段包括全球导航卫星系统（GNSS）位移监测、拉线式位移计、激光测距位移监测、视觉图像位移监测等。本指南旨在为用户提供表面位移监测系统从原理理解到日常使用的通用操作指导。

二、常见表面位移监测技术

2.1 GNSS位移监测

GNSS位移监测是目前应用最广泛的表面位移监测技术之一，利用卫星定位原理，通过布设基准站和监测站，实时解算监测点的三维坐标变化。该技术适用于大范围、全天候、连续自动监测，水平精度可达毫米级，垂直精度可达厘米级。常见于滑坡监测、大坝变形监测、矿山边坡监测等场景。

2.2 拉线式位移计

拉线式位移计通过拉线（钢丝绳）将监测点的位移量转换为旋转角度或电信号输出，具有结构简单、成本较低、精度较高的特点。适用于监测范围较小、位移速率相对稳定的场景，常与数据采集仪配合使用，实现自动化监测。

2.3 激光测距位移监测

激光测距位移监测利用激光发射和接收原理，通过测量激光往返时间或相位差来计算距离变化。该技术精度高、响应快，适用于隧道收敛变形监测、桥梁挠度监测以及需要高精度短距离位移测量的场景。

2.4 视觉图像位移监测

视觉图像位移监测采用高分辨率工业相机，通过连续拍摄目标靶标或特征点的图像，利用图像识别与像素分析算法计算位移量。该技术非接触、可视化程度高，适用于桥梁、高层建筑等结构在特定工况下的动态位移监测。

三、监测系统组成

一套完整的表面位移监测系统通常包括以下部分：

监测传感器：用于感知并采集位移数据，如GNSS接收机、拉线式传感器、激光测距仪或视觉相机等。

数据采集终端：负责采集传感器数据并进行初步处理，一般具备数据存储、参数配置和通信接口。

通信传输模块：将采集到的数据通过有线（光纤、电缆）或无线（4G/5G、LoRa、北斗短报文等）方式传输至数据中心。

供电系统：为监测设备提供稳定电源，常用方式包括太阳能供电（含光伏板和蓄电池）、市电供电或电池供电。

基准点与监测点：基准点布设在稳定区域，作为位移参考原点；监测点布设在被测对象表面，反映该部位的位移变化。

数据管理与分析平台：对接收的数据进行存储、处理、显示、分析和预警，通常以软件平台形式呈现。

四、监测点布设

4.1 布设原则

监测点的布设应遵循以下原则：

代表性：监测点应布置在能反映整体位移趋势和关键变形部位，如边坡中部、裂缝两侧、大坝坝顶、桥梁跨中、基坑支护结构顶部等。

可操作性：布设位置应便于设备安装、调试和后期维护，避免安装在人员难以到达或存在安全隐患的区域。

稳定性：监测点标志应牢固埋设，确保与监测对象表面可靠连接，防止松动或脱落。

系统兼容性：监测点应满足所选监测技术的通视、信号接收等技术条件要求。

4.2 基准点布设

基准点应布设在监测区域以外、地质条件稳定、不易受工程扰动影响的位置。每个监测项目至少布设3个基准点，用于确定基准坐标系和检核基准稳定性。基准点应埋设专用观测墩或标志，并定期进行联测检核。

4.3 测点数量与间距

测点数量和间距应根据监测对象的规模、变形特征和精度要求综合确定。对于滑坡监测，测点一般沿主滑方向和横向布设成网格状；对于大坝监测，测点沿坝轴线方向和大坝上下游方向布设；对于基坑监测，测点沿基坑周边和支撑结构关键部位布设。相邻测点间距一般控制在10—50m范围内，重要部位应适当加密。

五、仪器安装

5.1 安装前准备

安装前应完成以下准备工作：

现场踏勘，确认监测点位的实际条件和通视情况。

检查设备清单，确认所有组件齐全、完好。

准备安装工具、辅材（如膨胀螺栓、支架、防护箱、电缆等）。

准备水平仪、全站仪或RTK设备用于点位放样和定位。

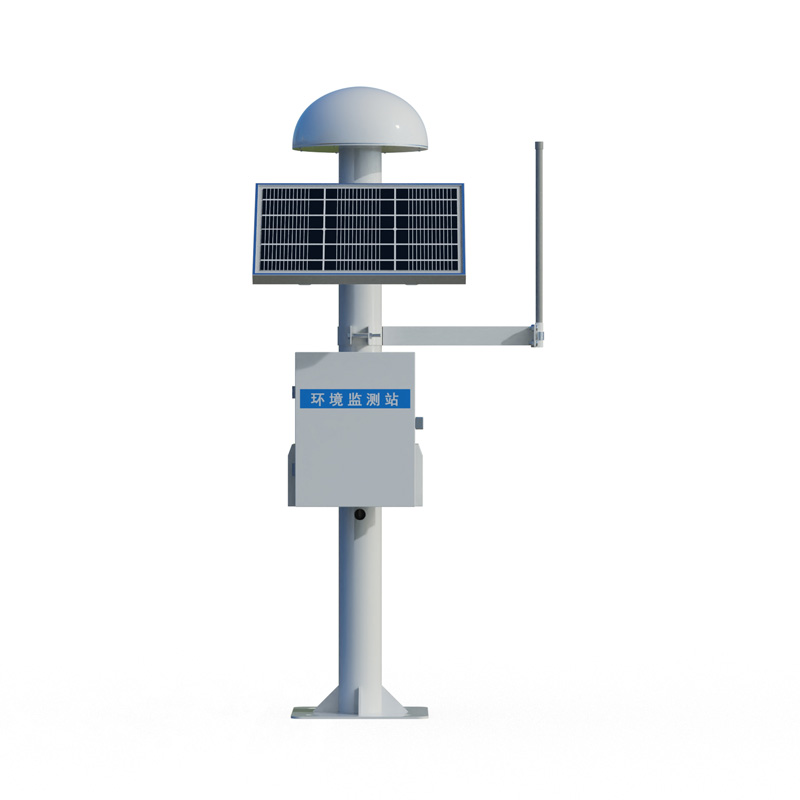

5.2 GNSS监测站安装

在选定的监测点位上浇筑混凝土观测墩或安装固定基座。

安装GNSS天线支架，确保天线对中、整平。

将GNSS接收机安装于天线下方或防护箱内，正确连接天线电缆。

使用水平仪校准天线安装水平度，确保天线相位中心稳定。

连接供电线路和数据通信线路，检查供电电压和通信信号。

进行初始坐标测量，获取监测点初始三维坐标。

5.3 拉线式位移计安装

将位移计主体固定在监测对象一侧的稳定结构上。

将拉线端点锚固在监测对象待测表面的对应位置。

确保拉线走向顺直，避免弯折或摩擦干扰。

调整拉线预紧力至适当程度，连接信号输出线至采集终端。

记录初始读数作为位移基准值。

5.4 供电与通信系统安装

太阳能供电系统：将太阳能板朝向正南（北半球）方向，倾角根据当地纬度调整，确保周围无遮挡。蓄电池置于防水防护箱内。

通信设备：将4G/5G天线或数传电台天线安装于高处开阔位置，减少信号遮挡，检查通信信号强度符合要求。

六、系统调试与参数设置

6.1 数据采集参数设置

通过采集终端或配套管理软件设置以下主要参数：

采样频率：根据监测需求设定，常规监测可设为1次/小时—1次/天，高风险时段或重点监测部位可加密至1次/分钟—1次/10分钟。

通信方式与上报周期：配置数据传输协议、服务器IP地址及端口，设置数据上报频率。

位移阈值：设置水平位移和垂直位移的预警阈值（包括黄色预警、橙色预警、红色预警等多级阈值）。

坐标系统：配置坐标系参数，确定初始基准坐标。

6.2 系统联调

系统安装完成后进行联调测试：

检查所有监测站点通信链路是否畅通。

验证数据采集、传输、接收和入库的完整流程。

检查管理平台能否正常显示实时数据和历史曲线。

进行模拟触发测试，验证预警信息能否正常发出。

连续试运行不少于72小时，确认系统运行稳定后投入正式使用。

七、日常监测操作

7.1 自动监测操作

自动监测系统投运后，一般无需人工现场干预，主要通过管理平台完成以下操作：

实时数据查看：登录数据管理平台，查看各监测点实时位移数据。

历史数据查询：按时间范围查询和导出历史位移数据。

数据异常判断：关注位移速率和累计位移量变化趋势，发现异常及时核实。

预警处置：收到预警信息后，及时现场核查并启动相应应急预案。

7.2 人工监测操作

对于未实现全自动化的监测系统或需要人工校核的场景，按以下步骤操作：

携带监测记录表、测量工具到监测现场。

使用全站仪、水准仪或专用测读仪读取各监测点数据。

逐点记录读数，注意与上次读数进行对比，发现异常及时复测。

返回室内后将数据录入管理系统，更新位移-时间曲线。

定期编制监测简报和月报。

八、日常维护

8.1 日常巡查

每日或每周应进行以下巡查：

检查监测点标志是否完好、有无松动或破坏。

检查防护箱门锁、密封条是否完好，箱内有无积水或潮湿。

查看太阳能板表面是否清洁，周围有无杂草或遮挡物。

观察传感器及线缆有无明显损伤、老化或连接松动。

登录管理平台查看数据上报是否连续，有无长时间断报。

8.2 定期维护

每月：对监测站点进行全面检查，清洁太阳能板，检查蓄电池端电压和容量。

每季度：对传感器进行性能核查，对GNSS设备进行精度校核，必要时进行坐标复测。

每半年：对系统进行全面检修，检查通信模块、防雷设施、接地电阻等。

每年：对系统进行整体标定和精度评定。

8.3 维护注意事项

维护作业前应确认设备运行状态，避免误操作导致数据丢失。

不得带电插拔传感器和通信模块连接线。

清理设备时使用柔软干布，避免使用有机溶剂或高压水枪。

定期备份管理平台数据库，防止数据丢失。

九、常见故障及处理

故障现象	可能原因	处理方法
设备无法开机	蓄电池亏电、供电线路断路	检查蓄电池电压和充电回路，更换蓄电池或修复线路
数据中断（全部测点）	通信基站故障、平台服务异常	检查通信模块信号状态，重启通信设备或联系平台运维
个别测点无数据	传感器故障、线缆损坏	检查该测点供电和信号线路，必要时更换传感器
位移数据跳变异常	GNSS信号遮挡、多路径效应干扰	检查天线周围环境变化，排除遮挡物或重新固定天线
位移持续异常增大	被测对象真实变形、基准点位移	现场核查，检查基准点稳定性，排除基准误差
太阳能供电不足	太阳能板脏污、连续阴雨天气	清洁太阳能板，评估蓄电池容量是否满足设计自持天数

十、数据管理与报告

监测数据应包含测点编号、监测时间、水平位移量（X、Y方向）、垂直位移量（Z方向）、位移速率及合位移量等信息。

数据记录应采用统一规范的格式，自动采集数据自动入库，人工观测数据应及时录入系统。

根据监测数据绘制位移-时间过程曲线和位移矢量图，直观反映变形趋势。

定期编制监测报告，内容包括监测概况、数据统计、变形趋势分析、预警情况说明及结论建议。

发现位移速率或累计位移量达到预警阈值时，应立即报告相关责任部门，并加密监测频次。

系统运行应统计数据在线率、数据完整率和预警响应时间等指标。

11.3 基准点复测与校验

基准点的稳定性是表面位移监测的根基。运营期间应定期对基准点进行联测复测：

每季度至少对全基准网进行1次复测，确认各基准点坐标未发生显著变化。

若某基准点复测坐标与初始坐标偏差超过允许误差，应立即查明原因，确定是否该基准点发生了位移。

确认基准点发生位移的，应废弃该基准点并补充埋设新基准点，重新建立基准网。

每次复测应形成完整的基准点稳定性分析报告，作为数据校正的依据。

11.4 测点破坏后的恢复

监测点因施工、人为破坏或自然因素损坏时，应按以下程序处理：

立即记录原测点破坏时间和可能原因，保留相关影像资料。

在尽可能靠近原测点位置重新埋设新测点，确保反映同一部位的变形特征。

新测点埋设完成后，采用独立测量手段测定其初始坐标，并记录基准转换参数。

若无法在原位恢复，应在报告中明确标注测点位移，并对该点后续数据单独说明，确保不因测点变更而误导变形趋势判断。

补充埋设的测点编号应在原编号基础上增加标识，以示区分。

十一、安全注意事项

安装和维护高处监测设备时，应佩戴安全帽、安全带等防护装备，确保作业安全。

在边坡、基坑等地质灾害高风险区域作业时，应预先评估现场安全状况，制定应急撤离方案，严禁单人进入危险区域作业。

雨季和汛期应加强设备防雷、防水检查，确保防雷接地装置有效可靠。

监测设备及线缆应有良好的防雷接地保护，避免雷击损坏设备或引发安全事故。

不得在监测设备附近进行电焊、切割等产生强电磁干扰的作业。

大风、暴雨、雷电等恶劣天气条件下，应暂停现场维护作业。

十二、结语

表面位移监测系统的规范使用是保障工程结构和地质体安全的重要技术手段。从测点布设、设备安装、参数配置到日常维护和数据管理，每一个环节都直接影响监测成果的可靠性和预警的及时性。用户应全面掌握系统工作原理和操作规程，坚持定期维护和数据分析，确保系统长期稳定运行，为安全评估和灾害防控提供真实、准确、连续的位移监测数据。

不同品牌和型号的表面位移监测设备在具体操作方法上可能存在差异，用户在使用前应仔细阅读设备配套的操作手册和技术说明书，严格按照制造商的要求进行安装、调试和维护作业。
