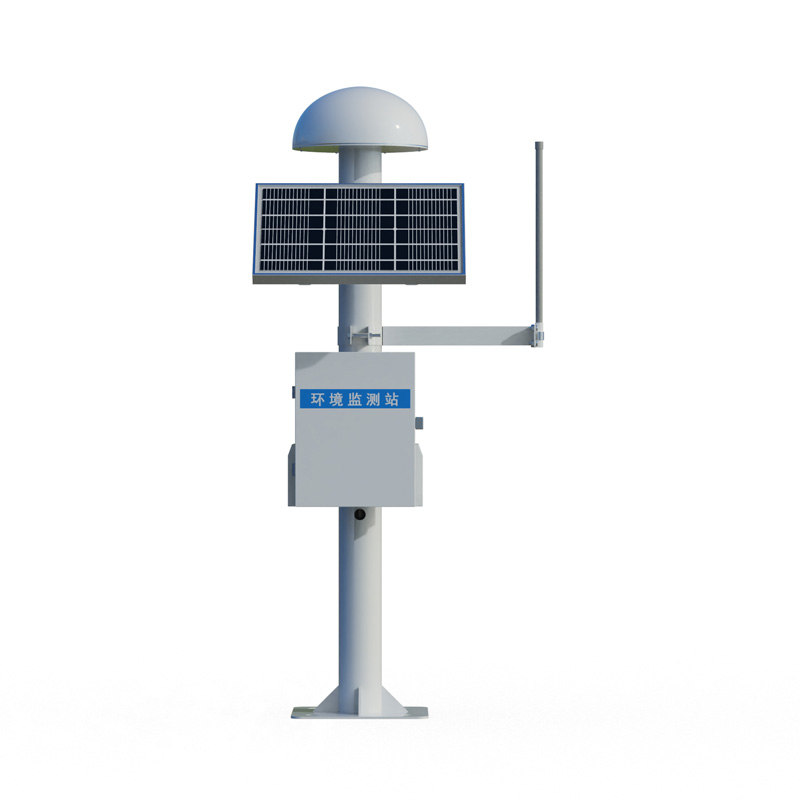

表面位移监测系统校准

1. 目的与意义

表面位移监测系统校准是通过高精度标准器具对GNSS接收机、全站仪、雷达干涉仪等监测设备的几何量测数据进行比对与修正的过程。其目的是消除仪器固有系统误差、安装偏差及环境干扰引起的漂移，确保水平位移与垂直沉降数据的准确性。校准后的系统是滑坡、大坝、基坑、尾矿库等工程安全评判的数据基础。

2. 适用范围

本规程适用于基于GNSS（全球导航卫星系统）、测量机器人（自动全站仪）、地基合成孔径雷达（GB-SAR）及传统边角网测量的表面位移监测系统。涵盖基准站、监测站及配套数据处理软件的定期检定与现场核查。

3. 校准前准备

3.1 现场踏勘与环境确认

通视条件：针对光学及雷达设备，检查监测区域与基准点间的通视情况，排除遮挡物。

多路径效应评估：针对GNSS设备，检查周边是否存在大面积水域、金属反射体或高压线塔。

气象记录：记录现场温度、气压、湿度及风速，用于后续气象改正计算。

3.2 设备检查

物理固定：检查强制对中基座、观测墩是否有裂缝或松动，确保传感器安装稳固。

电气连接：检查电缆接头防水性能、供电电压稳定性及数据传输链路通畅性。

参数核对：核对仪器内部固件版本、天线高（仪高）量取方式及初始坐标参数。

3.3 标准器准备

长度标准器：经计量检定的因瓦基线尺、标准铟钢尺或精密全站仪加常数检定结果。

控制网：已知坐标的高等级平面控制点（至少3个）和高程控制点（至少2个）。

辅助工具：高精度水准仪、电子经纬仪、激光测距仪及专用对中杆。

4. 校准方法与步骤

4.1 GNSS系统校准

静态测量：将监测型GNSS接收机架设于已知点，进行不少于4小时的静态观测。

基线解算：使用专业数据处理软件解算基线向量，与已知坐标反算的基线长度进行比较。

残差分析：检查双差残差，剔除周跳过多的时段。若平面位置误差超过±(5mm + 1ppm×D)，需检查天线相位中心偏差或周边电磁干扰。

4.2 测量机器人（全站仪）校准

加常数与乘常数测定：利用标准基线场，在不同距离段测量边长，通过最小二乘法求解仪器加常数和乘常数。

照准差检验：盘左盘右观测同一目标，计算2C值（视准轴误差），若超限需进行补偿或软件修正。

基准点联测：采用边角后方交会或多测回方向观测法，验证基准点坐标的稳定性，确保参考系无误。

4.3 地基SAR系统校准

角反射器定标：在监测区域内布设已知精确坐标的角反射器，作为绝对相位参考点。

大气相位屏校正：利用同步气象数据或辅助卫星信号，去除大气延迟引起的相位噪声。

几何畸变纠正：通过地面控制点（GCP）对成像几何模型进行纠正，确保像素坐标与实际地理坐标的一一对应。

5. 数据处理与误差评定

5.1 精度指标计算

平面位移中误差：

m p  =  ±   n − 1   [vv]

其中  v为观测值与已知值的差值， n为观测次数。

高程位移中误差：

m h  =  ±   n − 1   [vv]

5.2 合格判定

依据《工程测量规范》（GB 50026）及相关行业标准：

一等位移监测网：中误差 ≤ ±1.0mm；

二等位移监测网：中误差 ≤ ±3.0mm；

若连续3次校准结果超限，需停机检修或更换核心部件。

6. 校准周期

首次校准：系统安装调试完成并通过试运行后执行。

周期校准：GNSS接收机每年送检一次；测量机器人每6个月进行一次现场检校；基准网每12个月复测一次。

触发校准：遇地震、强台风、监测数据异常波动或设备维修后，应立即进行校准。

7. 记录与归档

建立《表面位移监测系统校准档案》，记录内容应包括：

仪器设备名称、型号、编号及检定证书号；

校准日期、地点、天气及操作人员；

标准器信息、观测原始数据文件；

平差计算结果、精度评定报表及校准结论。

所有记录需电子化存档，纸质文档签字盖章，保存期限不少于工程运行期结束后5年。

8. 维护建议

校准完成后，及时恢复设备防护罩，检查防雷接地设施。日常运行中，每周检查一次设备在线率与电池状态，每月进行一次人工复核测量（抽检部分监测点），每季度清理一次镜头或天线表面的灰尘与结垢，确保系统长期稳定运行。
