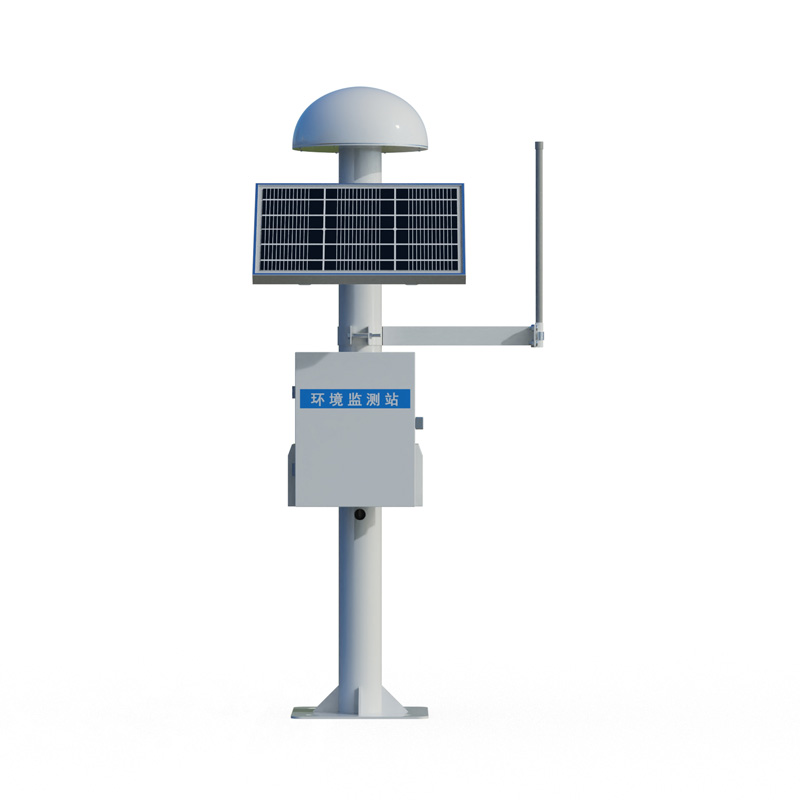

扼流圈GNSS监测站使用指南
一、概述
扼流圈GNSS监测站是一种基于全球导航卫星系统(GNSS)的高精度变形监测设备,核心功能是连续、实时、自动地测量被测物体(如桥梁、大坝、边坡、高层建筑、矿区等)表面监测点的三维绝对位移变化,精度可达毫米级。
该设备采用差分RTK技术实现毫米级位移监测,可广泛应用于大坝安全监测、桥梁健康检测、滑坡预警、地质灾害防治、矿山与尾矿库安全等工程领域。扼流圈GNSS监测站操作简单,安装便捷,支持远程监控和数据分析,为工程安全提供有力保障。
二、工作原理与技术特点
2.1 工作原理
扼流圈天线在导航定位天线的周围制作一组尺寸为天线工作频段1/4波长深度的同心圆金属槽。其核心设计在于“扼流”机制——利用导电环形成屏蔽层,当高频电流通过天线时,扼流圈结构产生感应磁场,抑制非辐射电流,同时优化电磁波的辐射模式。通过金属扼流槽结构抑制地面反射的多路径信号,将同一颗卫星的多径反射信号通过反相相消的方式进行抑制。
2.2 技术特点
高精度定位:搭载多频扼流圈天线(支持北斗B1/B2、GPS L1/L2等多系统信号),结合差分RTK技术,静态精度达水平±(2.5mm+1ppm)、垂直±(5mm+1ppm)。
抗干扰能力强:天线内置磁性吸波材料,有效抑制多径效应与电磁干扰(如高压电线、移动通信基站干扰),在复杂电磁环境下数据有效率>99.5%。
相位中心稳定:扼流圈天线相位中心稳定性极高(通常优于1mm),适合静态高精度测量。
低功耗长续航:采用太阳能供电方案(30W太阳能板+20AH电池),功耗低至0.6W,可在-40℃~+85℃工况下全年无间断运行。
无人值守运行:支持独立工作模式,自动完成数据采集、处理与传输任务。
三、系统组成
扼流圈GNSS监测系统主要由以下部分组成:
GNSS接收设备:负责接收卫星信号并记录位置数据,支持多系统多频点信号接收。
扼流圈天线:用于接收和发射卫星信号,是系统的核心部件。
数据处理单元:对接收到的数据进行处理和分析。
通信模块:负责将处理后的数据传输至监控中心,支持4G、Wi-Fi、无线网桥、以太网等多种传输方式。
供电系统:通常采用太阳能光伏供电套装,确保长期稳定运行。
监控中心软件:用于数据的展示、分析和预警。
四、选型指南
4.1 精度需求匹配
扼流圈天线主要应用于需要厘米级甚至毫米级定位精度的场景,如CORS站、大地控制网等。若项目精度要求为亚米级或分米级,采用常规微带天线即可满足需求。对于CORS站、形变监测等毫米级精度场景,相位中心偏差应优于1mm。
4.2 系统兼容性
优先选择支持北斗、GPS、GLONASS、Galileo四系统全频段的天线,以提高定位精度和可靠性。天线应具有国际大地测量权威机构认证的天线绝对相位中心改正模型。
4.3 环境适应性
户外固定安装应选择IP67及以上防护等级的天线,确保在雨雪、风沙等恶劣环境中长期稳定工作。工作温度范围应覆盖-40℃~+85℃。
五、安装要求
5.1 选址原则
(1)避开遮挡物
无论基准站还是测量站,周围都不能有高大建筑物。如果无法避免,也应远离至少20米以上。应保证测量天线在20米范围内为最高点。
(2)基线距离控制
基准站与测量站之间的间距(基线距离)推荐小于500米,最大不超过2公里,并且尽量选择同海拔安装,距离过大会导致精度下降。对于超过2公里甚至10公里的基线距离,由于电磁环境和地形的影响,位移精度可能降低至10厘米级别,对位移监测来说是无效的。
(3)通视条件
基准站与测量站之间尽量保持可视,如无法完全可视也要避免存在高墙、建筑物等遮挡。
5.2 天线安装
(1)底座固定
安装底座应牢固,建议采用混凝土浇筑固定(抗风等级≥12级),避免因风导致的精度下降。
(2)天线布线
将天线电缆的TNC连接器端穿过电缆馈线孔,连接并紧固TNC连接器至GPS天线,将GPS天线置于扼流圈中心安装区域并使用两颗天线安装螺钉固定。
(3)避免干扰
数传天线、LoRa天线高度不能高于测量天线,应尽量远离测量天线。
5.3 电气与防护
GNSS天线宜安装在无遮挡、开阔的高处。对于固定站(基准站、授时站等),建议天线下方加设金属地板/扼流圈,一方面改善多路径,另一方面与避雷系统实现电气等电位。
六、操作指南
6.1 开机与初始化
检查供电系统(太阳能板、蓄电池)连接是否正常。
确认GNSS接收机工作正常,数据记录功能完好。
启动设备,等待接收机完成卫星信号捕获与锁定。
通过终端触摸屏(配备2.8英寸高清触摸屏,支持中文菜单与图形化操作)进行参数设置。
6.2 参数设置
采样率设置:可根据需求设置30s、1Hz、10Hz等不同采样率。
通信协议配置:支持Modbus-RTU协议,可配置TCP、HTTP、UDP等数据传输方式。
报警阈值设定:在监控中心软件中设定位移报警阈值,当累计位移超阈值时触发多级预警。
6.3 数据采集与传输
系统支持无人值守模式,可自动完成数据采集、处理与传输。通过4G/Wi-Fi无线传输,实时上传三维坐标、位移速率等数据。支持设备端离线解算位移量及位移的垂直与水平方向。
6.4 远程监控
用户可通过云平台远程查看监测数据,平台支持3D数据查看,可直观查看观测点的位移方向与变化量。监控中心软件以直观界面展示监测数据(如位移变化曲线、位置坐标等),通过设定阈值对异常数据进行自动识别和预警。
七、维护与保养
7.1 日常清洁
定期清洁传感器表面及扼流圈区域,使用柔软干布或无尘布轻轻擦拭,避免使用腐蚀性溶剂或高压水枪,防止损坏天线罩及内部电路。重点清理扼流圈缝隙中的灰尘、鸟粪、盐雾沉积等污染物,这些杂质可能影响信号接收质量。
清洁频率建议:
常规环境(厂区、园区等扬尘较少区域):每月1次干式除尘清洁,每季度1次深度湿式清洁。
恶劣环境(沿海、矿区、工业区等):应适当增加清洁频次。
7.2 周期性校准
校准周期:建议每12个月或在经历剧烈震动、撞击后进行一次全面校准。
校准项目:
天线相位中心偏差(PCO)与变化(PCV)校准:通过绝对校准法或相对校准法建立PCV改正模型。
天线参考点(ARP)归心元素测定:测量天线强制对中托盘中心与ARP之间的三维坐标偏差。
多路径抑制性能验证:在静态观测模式下连续采集4小时以上数据,利用TEQC软件分析多路径效应指标。
观测数据质量检核:检查信噪比(SNR)、周跳比(CSR)、伪距残差等指标。
7.3 部件更换
天线与终端采用快速插拔接口,更换部件仅需5分钟。易损耗部件(如天线密封圈等)应定期检查并及时更换。
7.4 巡检维护
定期开展巡查维护和巡检维护,发现设施与仪器设备破损或存在安全隐患,应及时维修或更新,维修与更新应符合基准站原设计指标要求。
八、常见故障与排除
8.1 信号接收异常
可能原因:
天线遮挡(高大建筑物、树木等)
天线表面积累污物(积雪、鸟粪、灰尘等)
电磁干扰(附近高压线、通信基站等)
排除方法:
检查天线周围环境,清除遮挡物
清洁天线盘面
检查天线安装位置是否符合20米内为最高点的要求
8.2 数据无法上传
可能原因:
通信模块故障或信号弱
网络中断
参数配置错误
排除方法:
检查通信模块连接和信号强度
确认网络连接状态
重新配置通信参数(TCP、HTTP、UDP等)
8.3 定位精度下降
可能原因:
基线距离过大(超过2公里)
基准站与测量站海拔差异大
天线相位中心偏移
多路径效应增强
排除方法:
检查基线距离是否符合要求(推荐<500m)
确认基准站与测量站尽量同海拔安装
进行天线相位中心校准
检查天线周围是否有新的反射源
8.4 供电异常
可能原因:
太阳能板表面污损
蓄电池老化
连接线路松动
排除方法:
清洁太阳能板表面
检查蓄电池状态,必要时更换
检查所有供电连接线路
九、安全注意事项
防雷保护:GNSS监测站应安装可靠的防雷接地系统。
高空作业安全:安装于高处时,应佩戴安全防护装备,确保作业安全。
电气安全:设备供电为DC10V-15V,操作时应注意电气绝缘,防止短路。
恶劣天气防护:设备工作环境为-40℃~+85℃,但在极端天气(如台风、暴雪)后应及时巡检。
十、技术参数参考
| 参数项 | 参考值 |
|---|---|
| 供电电压 | DC10V-15V |
| 传感器功耗 | 0.25W |
| 静态精度(水平) | ±(2.5mm+1ppm) |
| 静态精度(垂直) | ±(5mm+1ppm) |
| 工作温度 | -40℃~+85℃ |
| 工作湿度 | 0%RH~95%RH(无凝露) |
| 防护等级 | IP67~IP68 |
| 天线尺寸 | 直径360mm×高度163mm |
| 通信协议 | Modbus-RTU,支持RTCM3差分数据 |
