GNSS形变监测系统使用指南

一、概述

GNSS形变监测系统是基于全球导航卫星系统（GNSS，包括GPS、北斗、GLONASS、Galileo等）的高精度位移测量系统，用于持续监测地面、建筑物、滑坡体、桥梁、大坝、尾矿库等目标的水平和垂直方向形变。该系统广泛应用于地质灾害预警、矿山安全监测、水利工程安全监控、桥梁与高层建筑健康监测、高速公路边坡监测等领域。本指南为用户提供GNSS形变监测系统从原理到日常使用的通用操作指导。

二、工作原理

2.1 GNSS形变监测基本原理

GNSS形变监测系统通过布设在监测区域内的监测站和远离形变区域的基准站（参考站）同时接收卫星信号，利用载波相位差分技术（RTK或静态后处理）解算出监测站相对于基准站的三维坐标变化。

基准站安装在稳定区域，假设其位置固定不变。监测站安装在需要监测形变的目标上。系统连续采集卫星数据，通过数据通信链路将监测站和基准站的观测数据实时传输至控制中心。控制中心软件进行差分处理，消除卫星钟差、接收机钟差、电离层延迟和对流层延迟等共同误差，获得监测站相对于基准站的毫米级精度位移时间序列。当位移量或位移速率超过预设阈值时，系统自动发出预警。

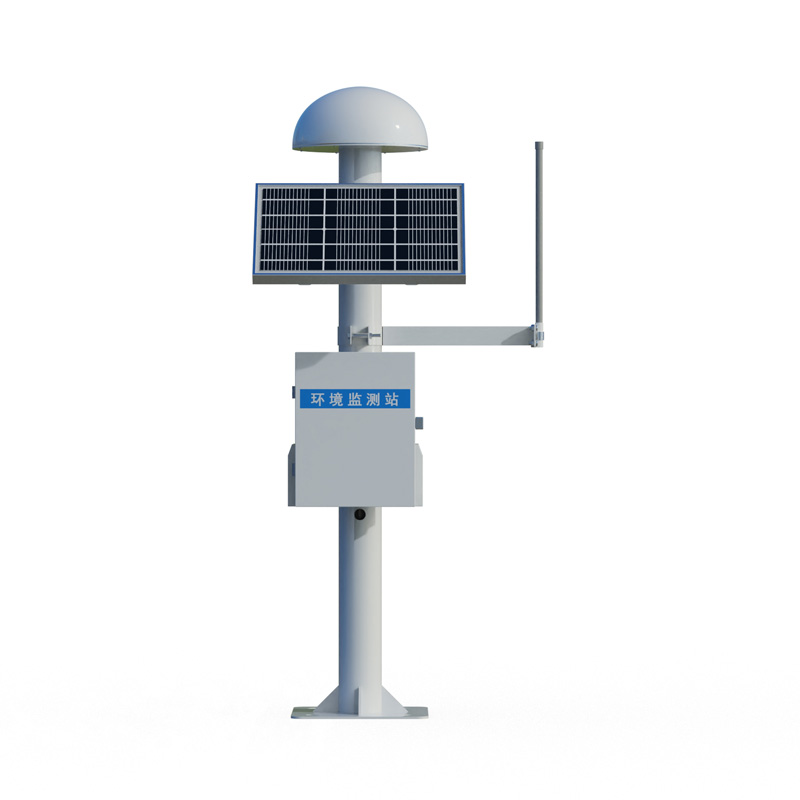

2.2 系统组成

一套完整的GNSS形变监测系统通常包括以下部分：

GNSS接收机：负责接收卫星信号，具备多频多星（全星座）跟踪能力。

GNSS天线：高精度测量型天线，带扼流圈或抑径板以抑制多路径效应。

基准站：安装在稳定基础上，作为位移参考原点。

监测站：安装在被测目标上，数量可根据工程需要扩展。

通信模块：包括4G/5G、无线网桥、光纤、北斗短报文等，用于数据回传。

供电系统：太阳能、市电或蓄电池，通常配合充放电控制器。

数据采集与处理软件：安装在中心服务器或云平台，负责数据解算、存储、分析和预警。

防雷与接地系统：保护设备免受雷击损坏。

三、主要技术特点

特性	说明
平面精度	静态解算：±2.5mm+0.5ppm；动态RTK：±8mm+1ppm
高程精度	静态解算：±5mm+0.5ppm；RTK：±15mm+1ppm
采样频率	1Hz、5Hz、10Hz、20Hz，最高可达50Hz
数据输出	原始观测值（RINEX）、解算后坐标、位移矢量、位移速率等
通信方式	4G/5G、NB-IoT、LoRa、无线网桥、光纤、北斗短报文
供电方式	太阳能（典型12V/40W+65Ah电池）或220V市电
工作温度	-40℃～+85℃（工业级）
防护等级	IP67或IP68
预警方式	短信、邮件、声光报警、平台弹窗

四、安装方法

4.1 站点选址原则

基准站选址要求：

位于监测区域以外，地质构造稳定，无滑坡、塌陷、冻胀等形变迹象。

视野开阔，高度角15°以上无遮挡物（树木、建筑物、山体）。

远离大功率无线电发射源（如电视台、雷达站）和高压输电线（距离大于200米）。

避开信号反射强烈的区域（大面积水体、光滑墙面）。

具备通信信号覆盖（若使用无线回传）或可铺设光纤。

监测站选址要求：

布置在形变敏感部位，如滑坡体后缘、裂缝两侧、大坝坝顶、桥梁主跨、边坡平台等。

天线安装位置应反映被测对象的整体位移，避免局部松动或易受干扰的结构部位。

视野尽量开阔，减少多路径效应。

4.2 基础施工

基准站：开挖基坑（尺寸不小于60cm×60cm×80cm），浇筑C25混凝土，预埋强制对中基座或钢管立柱。基座顶部应高出地面20～30cm，并设置排水坡。基础养护期不少于7天。

监测站：若安装在土质边坡或填方体上，同样需要混凝土现浇基础。若安装在混凝土结构（如大坝、桥梁）表面，可采用化学锚栓固定金属底板。

4.3 设备安装

天线安装：

将GNSS天线通过连接螺杆固定在强制对中基座上，确保天线水平（水准泡居中）。

天线相位中心与基座标志中心的偏心误差应小于1mm。

天线电缆沿立杆或线槽敷设，用扎带固定，避免受力拉扯。

电缆接头处用防水胶带和热缩管密封，防止进水。

接收机安装：

将接收机安装在防护箱内（通常为不锈钢或ABS材质），防护箱固定在立杆或墙壁上，离地高度建议1.2～1.5米。

接收机与天线电缆连接时拧紧接头，并涂抹硅脂防水。

接收机外壳接地端子应与系统接地网可靠连接。

电源与通信：

太阳能板朝向正南（北半球）或正北（南半球），倾角等于当地纬度角，确保无遮挡。

蓄电池置于防护箱底部，用泡沫或橡胶垫固定，防止振动。

4G天线安装在立杆顶部，避开金属物遮挡。

所有进线孔使用防水接头，箱体底部预留排水孔。

4.4 防雷与接地

GNSS监测站多位于野外，雷电防护至关重要：

在立杆顶部安装避雷针，高度高出天线顶端1～2米。

采用Φ12mm镀锌圆钢作为引下线，沿立杆敷设，与接地体焊接。

接地电阻要求小于4Ω（一类防雷）或10Ω（普通）。

天线电缆和电源线应加装信号防雷器和电源防雷器。

所有金属部件（立杆、箱体、太阳能支架）应做等电位连接。

4.5 系统接线与通电

完成全部安装后，按以下步骤通电调试：

测量蓄电池电压（12V系统应在12V以上），连接蓄电池与充电控制器（先接电池，后接太阳能板）。

连接接收机电源线，确认接收机指示灯正常亮起。

连接通信模块，检查SIM卡或网桥信号强度。

使用笔记本电脑通过网线或WiFi连接接收机，登录web配置界面。

设置基准站坐标（已知点或单点定位平均值）和监测站参数（采样间隔、卫星高度角截止、数据上传地址等）。

五、系统校准与初始值建立

5.1 基准站坐标校准

GNSS形变监测系统测量的是相对位移，因此基准站坐标的准确性直接决定监测成果的绝对精度。常用方法：

静态观测法：基准站连续观测24～72小时，使用高精度后处理软件（如GAMIT、Bernese、Panda）计算精确坐标，并转换到工程坐标系。

已知控制点法：若附近已有国家或地方等级控制点，可直接通过静态联测传递坐标。

单点定位平均法：对于仅需相对形变的项目（如滑坡监测），可采集24小时单点定位结果的平均值作为初始坐标，后续位移量以此为基础。

5.2 监测站初始值采集

系统安装完成后，应在无形变或静置状态下连续采集至少24小时的静态数据，解算得到各监测站的初始三维坐标（X0, Y0, Z0）。此后每次解算的坐标与初始值之差即为位移量。

5.3 系统校准（验证）

在正式运行前，应进行人工校准验证：

自检：将所有监测站和基准站断电重启，重新解算，检查坐标重复性。

已知位移验证：可在监测站安装时预留一个可微调的平台，人为制造毫米级位移（如使用微分头），验证系统能否准确测出该位移量。

交叉对比：对同一监测点同时使用全站仪（高精度）与GNSS系统进行同步测量，对比两者变化量的一致性。

5.4 定期校准

每年进行一次基准站坐标复测，确认基准站本身是否发生位移。

每次维护或更换天线、接收机后，应重新进行初始值标定。

系统运行超过3年，建议委托专业机构进行系统精度检定。

六、使用操作流程

6.1 日常监控

登录形变监测系统平台（Web端或桌面软件），查看各监测站的实时位置、位移矢量图、位移-时间曲线。

检查各站点的数据解算状态（固定解、浮点解、单点解）。固定解表明精度最高，出现浮点解或单点解时应排查原因。

查看系统自检报告，包括电量、信号强度、卫星颗数、PDOP值等。

6.2 数据采集与解算模式

系统通常支持两种工作模式：

实时动态模式：接收机连续解算，采样率1Hz～20Hz，数据实时上传至平台，可及时发现快速形变。

静态后处理模式：接收机存储原始观测值，每天或每几天集中解算一次，适用于缓慢形变监测（如大坝、矿山）。

用户可根据监测对象变形速率选择合适的模式，也可二者并行。

6.3 预警阈值设置

根据工程规范或专家评估，为每个监测站设置以下预警阈值：

位移速率阈值：如2mm/d（黄色预警）、5mm/d（橙色预警）、10mm/d（红色预警）。

累计位移阈值：如10mm（黄色）、30mm（橙色）、50mm（红色）。

加速度阈值：如位移加速度突增时立即报警。

阈值设置后，系统可自动触发短信、邮件或声光报警。

6.4 数据导出与分析

平台应提供数据导出功能，支持导出以下内容：

各测站时间序列（CSV或Excel格式）：时间、北向位移、东向位移、高程位移、解算状态、精度因子等。

形变曲线图、矢量图、热力图。

预警事件记录。

用户可将导出数据用于周报、月报或专业分析。

6.5 现场操作注意事项

现场维护时，不得随意调整天线基座或松动电缆接头。

关闭接收机电源前，应先在平台上暂停该站的数据采集，避免产生错误报警。

检修后开机，观察至少30分钟，确认数据恢复正常再离开。

七、维护保养

7.1 定期巡检

巡检频率建议：一般区域每3个月一次；地质灾害高风险区每月一次；暴雨、地震等极端事件后立即巡检。

巡检内容：

检查天线表面有无污物、鸟粪、积雪，如有则用软布擦拭干净。

检查天线电缆接头是否松动、进水，防水胶带是否老化。

检查立杆、基座有无倾斜、沉降或锈蚀。

检查太阳能电池板表面清洁度，清除灰尘、落叶。

测量蓄电池电压，检查接线柱有无腐蚀。

测试通信信号强度，确认数据上传正常。

检查防雷接地线是否断裂，接地电阻是否合格（使用接地电阻测试仪）。

7.2 接收机与软件维护

定期登录接收机管理界面，查看日志有无异常报错。

升级接收机固件和平台软件时，应先在备用系统上测试，确认兼容性后再批量升级。

备份数据库和配置文件，防止意外丢失。

清理硬盘空间，删除过期原始观测文件（可保留1～2年）。

7.3 供电系统维护

铅酸蓄电池寿命一般为3～5年，到期前应更换锂电池或免维护电池。

连续阴雨天超过7天时，应现场测量电压，必要时临时补充市电。

更换蓄电池时先断开太阳能板正极，再拆电池线，避免短路。

7.4 防腐与防虫

立杆和箱体每年涂刷防锈漆一次（镀锌件除外）。

箱体进线孔用防火泥封堵，防止蚂蚁、蜘蛛进入损坏电路板。

在野外站点可放置驱虫药剂（但需远离电气部分）。

八、常见故障及处理方法

8.1 解算精度突然下降（固定解变为浮点解或单点解）

可能原因：卫星颗数不足、多路径效应增强、天线遮挡、接收机故障、基准站不稳定。

解决方法：

查看卫星星历图，确认可见卫星数是否大于4颗，PDOP值是否小于4。

检查天线附近是否有新增遮挡物（如生长树木、临时建筑）。

检查天线电缆是否破损或接头进水，更换电缆测试。

重启接收机，恢复出厂设置后重新配置。

检查基准站是否存在位移或基础沉降。

8.2 数据中断或无法上传

可能原因：通信模块故障、SIM卡欠费、网络信号差、服务器地址变更、接收机死机。

解决方法：

检查通信模块指示灯，确认是否注册网络。

登录运营商平台查询SIM卡余额和流量。

用手机测试同一位置信号强度，若弱则更换高增益天线或改用北斗短报文。

确认平台服务器IP和端口未发生变化。

对接收机断电重启。

8.3 供电异常（蓄电池亏电）

可能原因：连续阴雨天、太阳能板脏污或损坏、控制器故障、蓄电池老化、负载漏电。

解决方法：

清洁太阳能板，检查朝向和倾角。

用万用表测量太阳能板开路电压（晴天下应大于18V），若电压异常则更换。

检查充电控制器是否正常进入充电状态。

断开所有负载，测量蓄电池静态电压，低于11V（12V系统）时应更换。

排查是否有外接设备漏电。

8.4 位移曲线出现台阶或跳变

可能原因：周跳未修复、解算软件参数不当、天线被触碰、基准站位移。

解决方法：

检查解算软件周跳修复设置，调整高度角截止（默认15°）。

确认天线安装是否牢固，有无动物或人为触碰。

查看基准站周边环境是否发生变化（如取土、爆破）。

若跳变不可恢复，需重新初始化该测站，取跳变后稳定段平均值作为新初始值。

8.5 接收机无法启动或频繁重启

可能原因：供电电压不稳、电源模块损坏、固件崩溃、温度过高。

解决方法：

测量接收机输入端电压，应在额定范围内（如9～36VDC）。

更换电源适配器或检查蓄电池接线。

尝试进入接收机安全模式，重新刷写固件。

检查箱体散热风扇（如有），改善通风或加装遮阳罩。

九、安全注意事项

防雷安全：雷雨天气禁止现场操作接收机和天线。定期检测接地电阻，确保符合要求。

登高作业：安装或维护天线时，若立杆高度超过2米，必须使用升降车或系安全带，防止坠落。

用电安全：蓄电池正负极严禁短路。更换电池时先断开太阳能板。现场接线操作必须断电。

数据安全：监测数据涉及工程安全和地质灾害预警，应设置访问权限，定期备份，防止数据被篡改或丢失。

电磁兼容：避免对讲机、大功率电台靠近接收机，防止电磁干扰影响定位精度。

恶劣天气：台风、大雪、严寒天气下不宜进行现场维护，可远程监控设备状态。

人员培训：操作和维护人员必须熟悉GNSS测量原理、接收机配置及数据处理软件的基本操作，经过专项培训后方可独立上岗。
