一体化GNSS接收机使用指南

一、概述

全球导航卫星系统（GNSS，Global Navigation Satellite System）包括中国的北斗卫星导航系统、美国的GPS、俄罗斯的GLONASS以及欧盟的Galileo等。GNSS接收机是一种能够接收来自这些卫星系统信号，并通过解算获得接收机所在位置三维坐标、运动速度、时间等信息的设备，广泛应用于工程测量、地壳形变监测、导航定位、精准农业、气象探测等领域。

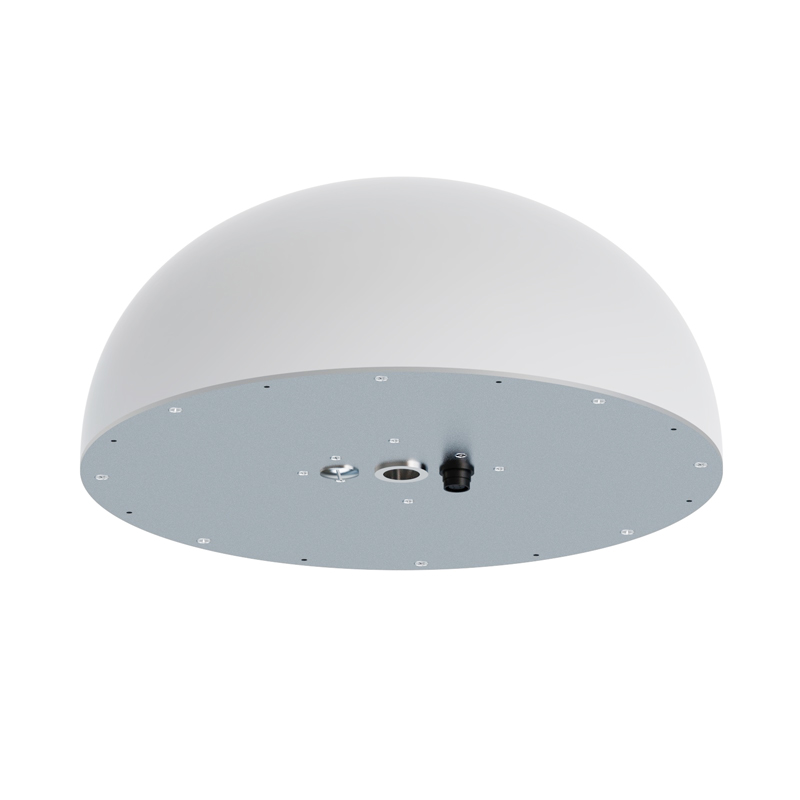

一体化GNSS接收机是指将天线、主机、数据通讯模块等核心部件高度集成于一体的GNSS设备。与传统分体式接收机相比，一体化设计有效简化了信号处理流程，降低了硬件的复杂度和研发成本，具有体积小、功耗低、易于集成、结构强度高等突出优势，特别适用于户外复杂环境作业。

本指南适用于一体化GNSS接收机的安装、操作与日常维护。

二、设备组成与功能

1. 一体化GNSS接收机主机

主机是GNSS接收机的核心解算单元，集成了射频前端、基带处理芯片、存储单元、通讯接口等。一体化接收机的天线通常直接板载于主机板卡上或紧邻主机安装，实现了天线与接收机的高度集成，使整机更加紧凑便携。

2. 电源系统

为内置可充电电池（如锂电池），支持直流供电，部分机型还可外接蓄电池或太阳能供电系统。一体化接收机通常具备低功耗特性，能够支持长时间野外作业。

3. 数据通讯模块

包括内置4G/5G模块、电台、蓝牙、Wi-Fi等无线传输模块，以及USB、以太网等有线接口，用于数据传输和远程控制。手簿（即智能移动终端控制设备）是连接接收机进行参数设置和数据管理的重要工具。

4. 显示与控制单元

部分机型配有液晶显示屏和按键，用于现场查看状态和参数设置；无屏机型可通过手簿、平板电脑或手机APP进行操控。

5. 安装附件

包括三脚架、对中杆、安装基座等，用于架设接收机，保证天线相位中心与测点标志精确对中、整平。

6. 存储介质

内置存储器或外置SD卡，用于存储原始观测数据和解算结果。一体化接收机通常具备大容量存储能力，能够满足长时间静态测量的数据记录需求。

三、操作模式

一体化GNSS接收机通常支持以下操作模式：

1. 静态测量模式

接收天线的位置被视为固定在地球的某一相对位置上，在数据处理过程中接收机的位置也被视为静止不变。静态测量主要用于构建各类控制网，通常需要多台接收机同步观测。

2. 实时动态差分测量模式

RTK是目前最常用的实时高精度定位技术。基准站通过数据链发送差分信号，移动站接收后实时解算获得厘米级定位精度。RTK模式下，接收机需持续处于固定解状态才能确保测量数据可靠。

3. 动态后处理测量模式

接收机在移动过程中采集原始观测数据，返回室内后通过后处理软件进行基线解算，获得高精度定位结果，适用于无法实时接收差分信号的场景。

四、使用步骤

（一）任务准备

明确测量目的（如控制点布设、地形图测绘或放样）和精度要求，收集已有资料（控制点成果、地形图、卫星可见性预测），合理布设测点位置。

作业前应用专业软件查看卫星星历预报，选择卫星数量多（通常>6颗）、PDOP值小（通常<4）的时间段进行作业，避开卫星分布不利的时段。

（二）设备安装与架设

1. 选点原则

一体化GNSS接收机在测量中需要良好的卫星接收条件，应保证天线对天空的通视性。设站时应避开高大建筑物和树木（会导致信号遮挡）、大面积水域（会引起多路径误差）、高压线及通讯基站等电磁干扰源。口诀为“开阔无障碍，远离干扰源”。

2. 天线架设

静态测量模式：使用三脚架架设一体化接收机，通过对中器使天线相位中心与地面标志点严格对中，整平基座，对中误差一般不大于1mm。量取天线高（斜高或垂高），量测多次取平均值并记录。天线定向标志（若有）应指向正北。

RTK测量模式（移动站） ：将对中杆架设于待测点，将对中杆圆气泡居中，将一体化接收机主机安装在托架上。设置正确的天线高类型（杆高、斜高等）并输入手簿。

3. 启动与检查

确认电源电压在接收机允许范围内（通常为直流9V～36V）。开启接收机电源开关，观察指示灯状态：电源灯常亮、卫星灯闪烁、记录灯按采样间隔闪烁。初次开机需等待一定时间（冷启动约30～90秒）完成自检和卫星捕获。

（三）手簿连接与参数设置

1. 连接接收机

手簿可通过蓝牙、Wi-Fi或NFC方式与一体化GNSS接收机连接。NFC连接时，将手簿背面NFC区域贴近接收机NFC处，听到提示音即表示连接成功。蓝牙或Wi-Fi连接时，设备名称为设备SN号（SN号在接收机底部标签上）。

2. 新建项目与坐标系设置

打开手簿测量软件，新建项目，选择目标坐标系（如CGCS2000或WGS84），设置高斯克吕格投影，输入当地中央子午线。项目创建完成后，连接GNSS接收机确认定位状态。

3. 静态测量参数设置（如适用）

进入静态设置界面后，需对以下参数进行设置：

数据自动记录：选择“是”开启静态记录。

采样间隔：通常设置为1Hz或5秒，根据精度需求调整。

存储格式：RINEX格式，目前支持2.11和3.02版本。

高度截止角：通常设置为10°～15°，用于屏蔽遮挡物下方的卫星。

天线高：选择斜高、垂高或测片高，使用卷尺精确测量并输入。

点击“设置”，提示成功后接收机开始记录静态数据。

4. RTK测量参数设置

基准站设置：选择视野开阔、地势较高且无强电磁干扰的位置，设置工作模式、坐标系统、数据链等参数，输入当地中央子午线和投影面高，使基准站通过数据链发送差分信号。

移动站设置：在手簿中设置与基准站相同的坐标系统、数据链等参数，搜索并连接基准站信号。

CORS模式设置：使用网络RTK时，需通过CORS服务商提供的IP地址、端口、账号及密码进行配置。工作方式选择“自启动移动站”，数据接收方式选择“网络”，通讯协议选择“CORS”，输入相应的接入点信息。

坐标校正：使用已知控制点进行坐标校正。在已知点上将移动站天线精确对中整平，在手簿中输入已知点坐标并测量实际坐标，通过至少三个已知点的测量计算出坐标转换参数。

（四）外业数据采集

1. 静态测量

将接收机设置为静态测量模式，在待测点架设天线并量取天线高。记录点名、仪器号、天线高、开始观测时间。测量完成后关机，记录关机时间。静态测量中，观测时间越长解算精度越高，根据基线长度和精度要求，通常需要30分钟到数小时。

2. RTK测量

RTK测量必须在固定解状态下进行。在“浮动解”或“单点解”状态下记录的数据精度极低，不可用。每个点应持续观测一段时间（如2～10秒）并取多次测量的平均值，以削弱随机误差。

3. 观测记录与检核

观测结束后应立即导出原始数据并备份。现场应检查历元数、失锁率、信噪比及解算状态（如RTK是否全为固定解），及时重测不合格点。建议通过测量已知点检验整个测量系统的精度和正确性。

（五）数据导出与后处理

1. 静态数据导出

静态测量数据保存在接收机内置存储器中。可通过以下方式导出：使用USB数据线与电脑连接，将静态数据拷贝到电脑上，静态测量数据通常在“static”盘符下的“gnss”文件夹里；也可通过WEB界面在文件管理中选择静态文件进行下载。

2. 数据后处理

导出的静态观测数据需使用后处理软件进行解算。常用后处理软件包括南方地理数据处理平台、司南导航Compass Solution、中海达HGO、徕卡LGO、拓普康TopconTools、以及GAMIT/GLOBK等专业软件。

后处理基本流程包括：建立项目、导入观测数据、设置基线解算参数、基线自动或手动解算、网平差（自由网平差、二维平差、三维平差）、成果输出等。

五、维护与保养

1. 日常保养

若仪器长期不用，应将电池取出，并与其他附件一起放回仪器箱，确保设备不被撞击、挤压和磨损。

仪器存放环境要求干燥、通风、防震、防雾、防尘、防锈，防止设备被腐蚀。

仪器不宜靠近有振动设备的车间或易燃品堆放处，宜放在木柜内或柜架上，不要直接放在地上。

观测完后应及时擦净接收机上的水汽和尘埃并存放在仪器箱内，箱内的干燥剂呈粉红色时，应及时更换。

2. 运输与保管

仪器在运输途中，必须使用原厂仪器箱包装，采取防震、防摔措施。长途运输时，应先把仪器放在仪器箱内，再把仪器箱放在专门运输的木箱中，并在空隙处填以泡沫、海绵等抗震物品。

GPS接收机应指定专人保管，无论采用哪种运输方式，均要求有专人押运，不得碰撞和重压。

3. 定期检查

接收机在室内存放期间应定期通风，每隔1～2个月通电检查一次。

作业前应检查天线或基座上的水准器和光学对中器的工作状态、天线高专用量尺是否完好、数据传录设备及软件性能是否正常。

4. 使用注意事项

作业人员须培训合格后方可上岗，未经允许其他人员不得擅自操作仪器。

电缆线不得扭折，不得在地面上拖拉，接头和连接器要保持清洁。

接收机天线置于楼顶、高标等高处作业时，应采取加固措施。雷雨天进行观测时应安装避雷设施，否则应停止观测。

严禁私自拆卸接收机，发生故障时应认真记录并报告有关部门，请专业人员进行维修。

长期使用后清洁仪器时，应使用中性洗涤剂和湿布进行清洁，切勿使用腐蚀性化学药剂。

六、常见故障与排查

1. 无法定位或定位精度低

可能原因：天线损坏、信号遮挡、多路径效应、电源不稳定等。

解决方法：检查天线连接是否牢固；调整接收机位置避开遮挡物；采用差分定位技术；确保接收机固件和算法为最新版本。

2. 信号频繁掉解

可能原因：天线安装位置不当、卫星信号遮挡、接收器设置错误、基站信号质量不佳、电池电量过低。

解决方法：确保天线上方无遮挡、天线牢固安装；在开阔地带使用；检查接收器连接是否稳定；确保电池充足；升级固件到最新版本。

3. 数据异常或丢失

可能原因：存储设备损坏、软件错误、外部电磁干扰。

解决方法：检查存储设备状态，必要时更换；重新安装或更新软件；避免电磁干扰源。

4. 通信故障

可能原因：通信接口损坏、通信协议不匹配、信号干扰。

解决方法：检查通信接口状态；调整通信协议；避免信号干扰源，使用信号增强器。

排查时建议先从安装环境和硬件连接入手，再到软件配置和信号干扰层层排查。

七、技术发展趋势

随着卫星导航技术的不断发展，一体化GNSS接收机正朝着多系统兼容、高集成度、低功耗和智能化方向演进。当前已实现北斗、GPS、GLONASS、Galileo四大卫星系统的多模多频联合解算，部分接收机还融合了惯导技术，形成了GNSS/INS组合导航系统，进一步提升了在复杂环境下（如城市峡谷、林区遮挡等）的定位连续性和可靠性。未来，一体化GNSS接收机将与5G通信、人工智能等新兴技术深度融合，在自动驾驶、智慧城市、精准农业等更多领域发挥更大作用。
