GNSS位移监测系统使用指南
1. 引言
GNSS位移监测系统利用全球导航卫星系统（GNSS）的高精度定位技术，对地面或工程结构物的三维位移（水平位移、垂直沉降）进行连续、自动、实时的监测。广泛应用于边坡滑坡监测、尾矿库安全、桥梁变形、大坝位移、高层建筑沉降、矿山采空区地表移动等领域。相比传统全站仪、水准仪，GNSS监测系统具备全天候、无需通视、自动化的显著优势。

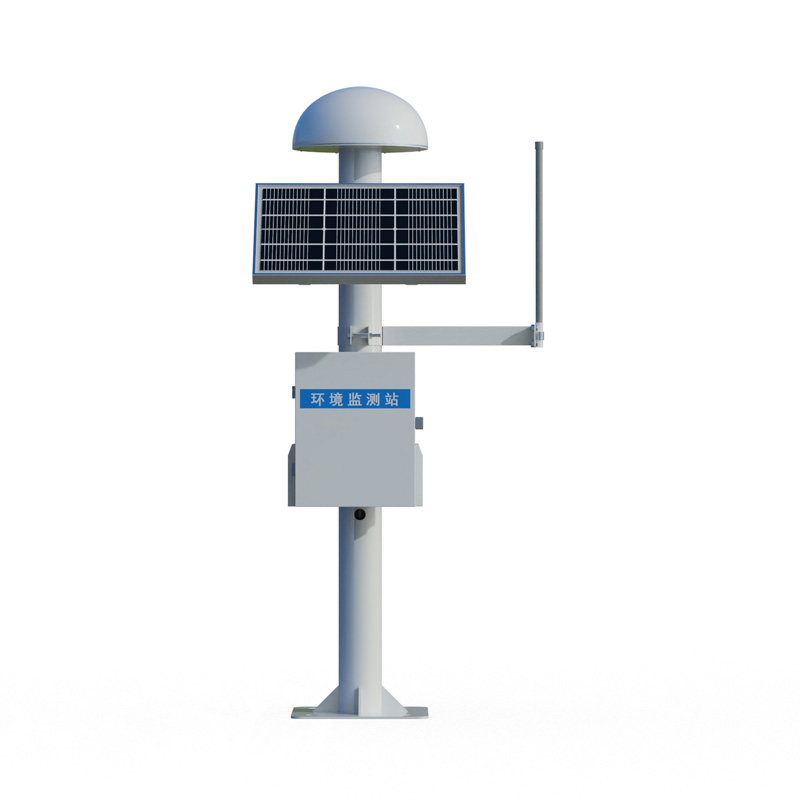

2. 系统组成
一套完整的GNSS位移监测系统包含以下部分：
| 组成部分 | 主要设备/软件 | 功能说明 |
|---|---|---|
| GNSS监测站 | 高精度接收机（多频多系统）、扼流圈或抗多路径天线 | 布设在监测点上，采集卫星原始观测数据 |
| 基准站 | 与监测站同型号接收机、稳定天线 | 布设在稳定不动区域，提供差分改正基准 |
| 数据传输模块 | 4G/5G、电台、光纤、LoRa | 将监测站与基准站数据实时上传至中心 |
| 供电系统 | 太阳能板+蓄电池、市电 | 保障野外设备连续运行 |
| 数据处理软件 | 静态/动态后处理软件、实时解算引擎（RTK/PPK） | 解算坐标、计算位移量、生成报表及预警 |
| 监控平台 | Web端、移动端、短信/声光报警 | 数据显示、阈值设置、报警推送 |
3. 工作原理
GNSS位移监测采用相对定位差分技术：
基准站位于稳定区域，连续采集卫星载波相位和伪距数据。
监测站位于被监测目标上，同样采集卫星数据。
系统通过有线/无线方式将两站数据传至解算中心，利用双差观测模型消除卫星钟差、接收机钟差、大部分大气延迟误差。
实时解算监测站相对于基准站的三维坐标变化（精度可达毫米级）。
通过时间序列分析，得到位移量、位移速率、加速度等指标。
常用模式：RTK（实时动态差分） 实现厘米级～毫米级实时位移；静态后处理实现亚毫米级形变解算。
4. 安装与部署流程
4.1 选址与布点原则
基准站：远离监测变形区，地质稳固（基岩或坚实地面），周边无遮挡（仰角10°以上无障碍物），远离强电磁干扰、大面积水域、金属反射体。最好具备市电和有线网络。
监测站：布设在位移敏感部位（如滑坡主滑方向、桥梁跨中、坝体最大断面）。一般沿位移方向或网格布设，并预留对比点。
天线安装：强制对中（采用专用观测墩或钢结构），天线严格整平，朝向正北（部分天线要求）。天线顶部加防护罩防鸟防雨。
4.2 设备安装步骤
浇筑观测墩（或采用膨胀螺栓固定基座）：保证三年以上稳固，墩高1.5~2m避免地物多路径。
安装GNSS天线：连接同轴电缆（需做防水），引至接收机。
布设接收机：放置于防水机箱内，连接天线、电源、通讯模块。
配置通讯：设置IP地址、端口、数据流格式（RTCM3.2等），确保基准站与服务器连通。
通电测试：检查锁定卫星数（≥12颗）、信噪比（SNR≥40dB-Hz）、差分数据流。
初始坐标测定：基准站需通过长时间静态观测（≥24h）获取精确坐标（CGCS2000或地方独立坐标系）。监测站初次坐标解算后作为初始零位移基准。
4.3 供电与防护
太阳能：峰值日照区域配置120W~300W面板，蓄电池深度循环型（200Ah左右）。
防雷接地：天线顶端设避雷针，机箱设防浪涌保护器。
防水防尘：IP67防护等级，机箱内放置干燥剂。
5. 数据采集与处理
5.1 采集参数设置
| 参数 | 典型值 | 说明 |
|---|---|---|
| 采样间隔 | 1~30秒 | 高频用于动态监测（如桥梁），低频用于长期蠕变 |
| 上传间隔 | 按需（如5分钟~1小时） | 通常先解算再上传位移结果 |
| 截止高度角 | 10°~15° | 抑制多路径效应 |
| 数据格式 | RTCM3.2, BINEX, RINEX | 实时用RTCM，后处理用RINEX |
5.2 实时解算模式
单基站RTK：覆盖半径5~15km，精度水平±(5mm+1ppm)，高程±(10mm+1ppm)。
网络RTK（CORS）：无需自建基准站，利用区域CORS网，覆盖范围广。
PPP（精密单点定位）：不依赖基准站，但收敛时间长，适用于无基准站条件。
5.3 后处理解算（高精度）
采用Bernese、GAMIT/GLOBK、PANDA等科研级软件，或商业软件（如GAMIT、RTKLIB后处理模式）。
通常取1小时～24小时静态数据，平差后位移精度可达±(2~3mm)水平，±(5mm)垂直。
5.4 形变分析方法
位移时间序列：绘制各监测点N、E、U方向曲线。
位移速率与加速度：识别加速蠕变阶段（滑坡预警关键指标）。
矢量图：显示位移方向与量级。
阈值报警：累积位移、速率、加速度三指标联合预警（黄色/橙色/红色）。
6. 精度影响因素与控制措施
| 影响因素 | 影响程度 | 控制方法 |
|---|---|---|
| 多路径效应 | 高（可达2~5cm） | 选用扼流圈天线，选址远离反射面，延长观测时段 |
| 电离层/对流层延迟 | 中高 | 短基线（<10km）可差分消除；长基线需模型修正 |
| 基准站稳定性 | 极高 | 定期检查基准站坐标（与区域参考框架联测） |
| 天线相位中心偏差 | 毫米级 | 使用校准值，天线精确对中整平 |
| 卫星几何分布（PDOP） | 中 | 避开PDOP>4的时段，多系统联合解算（GPS+北斗+GLONASS+Galileo） |
| 接收机噪声 | 低 | 使用高精度测量型接收机（如Leica, Trimble, Septentrio, 国产司南/华测） |
7. 日常维护与巡检
每周：检查供电电压、通讯状态、数据连续性。通过平台查看卫星颗数、解算残差。
每月：现场清洁天线罩、检查电缆接头是否松动、机箱内干燥剂更换。
每季度：测试基准站稳定性（与附近已知点联测），清理观测墩周围杂草。
每年：委托专业单位对整套系统进行精度校核，更新基准站坐标（如有板块运动）。
8. 常见故障及排除
| 故障现象 | 可能原因 | 解决方案 |
|---|---|---|
| 数据中断 | 4G信号弱、太阳能供电不足 | 更换高增益天线，增大蓄电池容量 |
| 位移突变异常 | 多路径干扰、基准站移动 | 检查天线周边环境，重新稳定基准站 |
| 解算固定率低 | 卫星数不足、数据链路丢包 | 降低截止高度角至10°，改用有线/光纤传输 |
| 高程位移漂移 | 对流层残余误差 | 采用PPP-AR或增加气象传感器修正 |
| 报警误报 | 阈值过于敏感 | 根据历史数据调整累积位移和速率阈值 |
9. 数据质量评价指标
固定解率：≥95%（RTK作业）
RMS（均方根残差）：水平≤5mm，垂直≤10mm
PDOP值：≤3为优秀，≤4为良好
多路径指标（MP1/MP2）：≤0.3m
10. 报警策略与应急预案
10.1 预警等级示例（以滑坡监测为例）
| 等级 | 累计位移 (mm) | 位移速率 (mm/d) | 应对措施 |
|---|---|---|---|
| 蓝色 | <10 | <2 | 正常记录 |
| 黄色 | 10~30 | 2~5 | 加密监测，现场巡查 |
| 橙色 | 30~60 | 5~20 | 发布预警，启动应急会商 |
| 红色 | >60 | >20 | 立即撤离人员，启动应急预案 |
10.2 报警方式
平台弹窗、短信、自动语音电话、现场声光报警器。
报警联动：关闭闸门、封锁道路、启动备用监测手段。
11. 典型应用案例要点
边坡/滑坡：重点监测主滑方向和垂直沉降，布设断面线。
桥梁：主梁挠度、桥塔倾斜，采样频率可提高至5~10Hz。
大坝：坝顶水平位移与垂直位移，长基线需考虑蓄水荷载影响。
高层建筑：基坑周边沉降、主体倾斜，结合倾角仪验证。
12. 规范与标准依据
《全球导航卫星系统（GNSS）连续运行基准站网建设规范》（CH/T 2011）
《地质灾害监测技术规范》（DB/T 某某）
《工程测量规范》（GB 50026）
《大坝安全监测系统运行维护规程》（DL/T 1558）
13. 结语
GNSS位移监测系统已成为地质灾害与工程安全领域不可或缺的技术手段。正确部署基准站与监测站、合理设定采样与解算参数、建立科学的预警模型，是发挥系统效能的关键。随着北斗三号全面组网及5G实时传输技术的普及，毫米级实时位移监测将更加稳定可靠。使用者应结合现场实际不断优化系统配置，定期维护，确保监测数据真实反映形变过程，为防灾减灾和工程安全提供科学依据。
