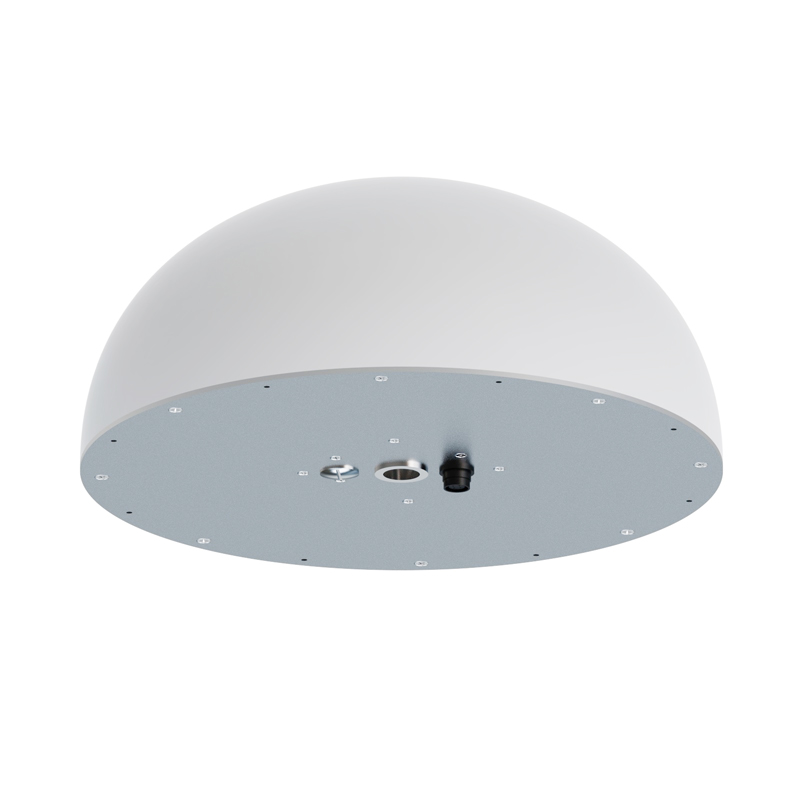

GNSS传感器校准

一、概述

GNSS（全球导航卫星系统）传感器通过接收卫星信号实现定位、导航与授时功能，其测量精度受硬件偏差、环境干扰及安装条件影响。校准是通过系统性测试与参数调整，消除或削弱各类误差，使传感器输出结果接近真实值的过程。校准是保证GNSS设备在高精度应用场景（如测绘、自动驾驶、无人机导航）中可靠工作的必要环节。

二、校准前准备

（一）设备检查

确认GNSS传感器硬件完好，天线无物理损伤，连接线缆无松动或老化；检查配套数据采集终端（如接收机、嵌入式系统）电量充足，存储空间足够；验证传感器固件版本为最新稳定版，避免因软件漏洞导致数据异常。

（二）环境选择

优先选取开阔场地，确保天线上空无遮挡物（如建筑物、树木、高压线），遮挡物与天线水平夹角应大于10°；远离强电磁干扰源（如雷达站、微波基站），干扰源距离不小于50米；地面需平整坚实，避免松软土质导致天线位置偏移。

（三）工具与参数配置

准备高精度参考设备（如已校准的基准GNSS接收机、全站仪），其标称精度需优于待校准传感器1个数量级以上；记录校准区域已知控制点坐标（平面精度≤5mm，高程精度≤10mm）；配置传感器采样间隔（通常设为1s~5s）、截止卫星高度角（默认10°~15°）、观测模式（单点/RTK/PPP）等参数。

三、主要校准类型

（一）时间校准

GNSS系统依赖卫星原子钟与地面设备的时间同步，时间偏差会导致伪距测量误差。校准方法：通过传感器内置时间同步模块，接入UTC时间基准（如GPS卫星广播的UTC参数、外部铷钟信号），调整传感器内部时钟，使时间偏差控制在50ns以内。

（二）天线相位中心校准

天线接收信号的等效相位中心与物理中心存在偏移（随卫星仰角变化），需通过静态观测获取相位中心偏差参数。操作：将待校准天线与参考天线同轴安装，在相同环境下同步观测4小时以上，解算两者相位中心差异，生成天线相位中心校正文件（.atx格式）。

（三）多路径误差校准

多路径效应由信号经反射面（如地面、建筑物）反射后进入天线引起，导致测量值波动。校准方法：采用抑径板或扼流圈天线减少反射信号；通过长时间静态观测（≥24小时）提取多路径误差序列，利用滤波算法（如小波变换）从原始数据中分离并剔除该误差。

（四）动态响应校准（针对移动平台）

车载、机载等移动场景中，传感器因振动、加速度变化产生动态误差。校准需在动态测试平台（如振动台、转台）上进行：模拟不同频率振动（5Hz~200Hz）与加速度（0.1g~5g），记录传感器输出与实际轨迹的偏差，拟合动态补偿模型。

四、校准流程

（一）静态校准

将传感器固定于已知控制点上，开机预热30分钟；

连续采集卫星观测数据（≥4小时），同步记录参考设备数据；

使用专业软件（如RTKLIB、NovAtel Waypoint）处理数据，解算天线相位中心偏差、钟差等参数；

将校正参数写入传感器配置文件，完成静态校准。

（二）动态校准

将传感器安装于移动载体（如车辆），与参考定位设备（如RTK基准站）同步连接；

设计测试路线（包含直线加速、弯道、颠簸路段），以恒定速度（如30km/h）行驶；

对比传感器输出轨迹与参考轨迹，计算动态定位误差；

基于误差数据优化动态补偿算法，更新传感器滤波参数。

五、校准验证

校准后需通过独立测试验证效果：在静态场景下，连续观测1小时，计算平面位置标准差（应≤10mm）与高程标准差（应≤20mm）；在动态场景下，重复测试路线3次，动态定位误差均方根（RMS）应≤0.5m（RTK模式）或≤2m（单点模式）。若未达标，需重新检查环境、设备或调整校准参数。

六、注意事项

校准周期：常规场景每6个月校准1次；高振动、强干扰场景每3个月校准1次；

数据存储：原始观测数据与校正参数需备份至独立存储介质，保存期不少于2年；

人员资质：校准操作需由具备GNSS测量资格的人员执行，避免人为操作误差；

设备维护：校准后检查天线接口防水性能，清理传感器表面灰尘，防止环境因素影响精度。

七、结论

GNSS传感器校准是提升测量精度的核心手段，需结合静态与动态场景，系统性消除时间偏差、天线相位中心偏移、多路径效应及动态误差。规范的校准流程与定期验证可确保传感器在不同应用场景中保持稳定性能，满足高精度定位需求。
