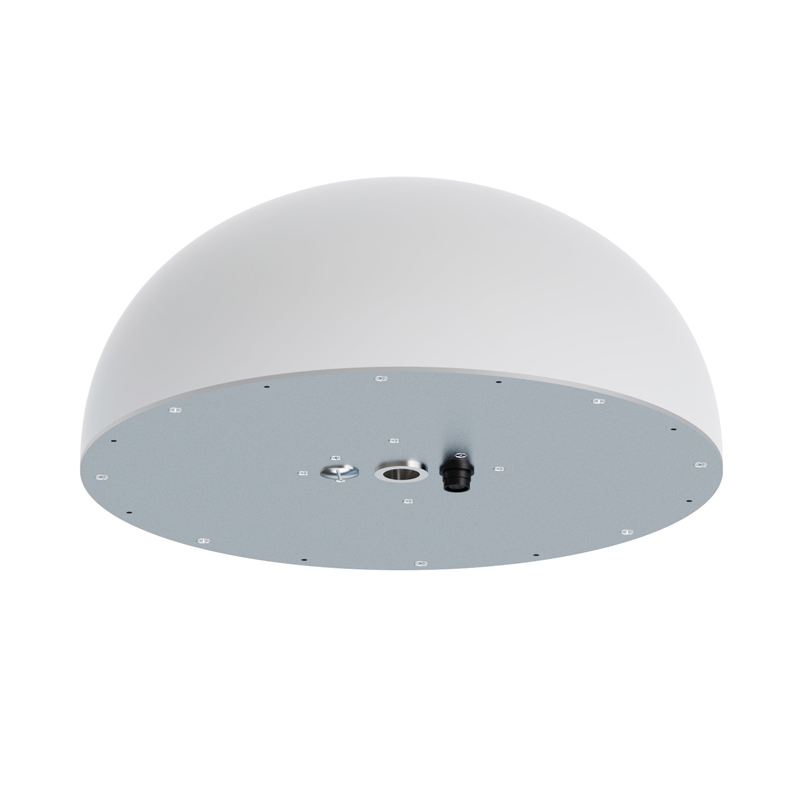

扼流圈GNSS传感器使用指南

一、什么是扼流圈GNSS传感器

扼流圈GNSS天线是一种通过特殊结构抑制干扰信号、优化电磁辐射性能的高精度天线，旨在接收全球导航卫星系统信号的同时，显著抑制多路径干扰和电磁干扰，从而提高信号接收质量和定位精度。其核心设计在于“扼流”机制，利用导电环形成屏蔽层，以过滤掉不必要的信号反射和干扰。

扼流圈天线主要应用于需要厘米级甚至毫米级定位精度的场景，如CORS站、大地控制网等。若项目精度要求为亚米级或分米级，采用常规微带天线即可满足需求。

二、工作原理与分类

2.1 工作原理

扼流圈天线在导航定位天线的周围制作一组尺寸为天线工作频段1/4波长深度的同心圆金属槽，将同一颗卫星的多径反射信号通过反相相消的方式进行抑制。当高频电流通过天线时，扼流圈结构产生感应磁场，抑制非辐射电流，同时优化电磁波的辐射模式。通过调整电感参数（如匝数、材料），可以精确控制天线的频率响应和方向性。

2.2 主要分类

扼流圈天线根据结构设计主要分为以下类型：

2D扼流圈天线：采用传统的2D扼流圈设计，拥有多路径抑制技术，能有效缓解多路径效应对测量定位精度的影响，完全满足测量、航空、参考站、政府和机械控制等领域的应用需求。

3D扼流圈天线：采用三维扼流圈结构设计，在多种应用场景下都能有效抑制多路径干扰信号，提升天线综合性能。3D扼流圈天线通过变槽深设计使工作频带增加，提高了方向图的滚降和前后比，目前在高精度测量型GNSS接收机天线中应用最为广泛。

小型化扼流圈天线：针对传统扼流圈天线体积大、质量重、不利于运输安装的问题而推出，尺寸和重量仅为传统3D扼流圈天线的四分之一左右。

三、选型指南

3.1 核心技术参数

选型时需重点关注以下技术指标：

参数	参考范围	说明
频段支持	L1/L2/L5及全频段	支持GPS、BeiDou、GLONASS、GALILEO等多系统
端口阻抗	50Ω	确保与多数GNSS接收设备兼容
轴比	法向≤2dB，仰角20°≤3dB	低轴比增强信号极化纯度和接收质量
驻波比（VSWR）	≤1.5~2.0	越低越好，减少信号反射损耗
天线增益	法向≥5dBi	确保良好的信号接收能力
相位中心误差	≤1mm（亚毫米级）	直接影响定位精度
防护等级	IP67~IP68	适应户外复杂环境
工作温度	-40℃~+85℃	保证恶劣气候条件下稳定运行

3.2 选型要点

精度需求匹配：对于CORS站、形变监测等毫米级精度场景，相位中心偏差应优于1mm；流动站野外放样可选择微型非金属扼流设计。

系统兼容性：优先选择支持北斗、GPS、GLONASS、Galileo四系统全频段的天线，以提高定位精度和可靠性。

环境适应性：户外固定安装应选择IP67及以上防护等级的天线，确保在雨雪、风沙等恶劣环境中长期稳定工作。

体积重量考量：便携作业场景可选小型化扼流圈天线；固定基准站可选用传统3D扼流圈设计以追求最优性能。

四、安装要求

4.1 位置选择

避开遮挡物：无论基准站还是测量站，周围都不能有高大建筑物。如果无法避免，也应远离至少20米以上。

保证通视条件：基准站与测量站之间尽量保持可视，如无法全可视也要避免存在高墙、建筑物等遮挡。

保持最高点：应保证测量天线在20米范围内为最高点。

距离限制：基准站与测量站之间的间距推荐小于500米，最大不超过2公里，并且尽量选择同海拔安装，距离过大会导致精度下降。

4.2 固定与定向

牢固固定：天线必须牢固且安全地安装在测站标石的顶部。安装底座应牢固，避免因风导致的精度下降。

严格定向：天线必须对准真北方向，定向精度应控制在±5度以内。若偏差超过5度，需在元数据中注明实际定向角度。

水平校准：确保天线水平安装，天线正面朝向天空，且天线上方无金属物遮挡。

4.3 其他天线布局

天线高度对比：数传天线、LoRa天线的高度不能高于测量天线，应尽量远离测量天线。

电磁干扰规避：远离雷达、卫星通信终端、5G小基站等可能产生1.2~1.6GHz频段电磁干扰的设备。

4.4 偏心距测量

必须测量从永久标志点到天线参考点（ARP）的偏心距（东、北、高），并在元数据和RINEX文件头中准确记录，测量精度应≤1毫米。

五、维护与保养

5.1 日常维护

定期检查接口与线缆：避免松动、氧化。定期检查天线和线缆的完整性，及时更换老化部件。

清洁天线表面：防止灰尘、鸟粪等附着影响信号接收效果。

防水措施检查：户外使用需检查密封圈是否完好，防止雨水进入。

防止拆卸：除硬件故障或需进行必要的本地联测外，不得以任何理由拆卸天线。若因本地联测需拆卸，必须在测站元数据中注明。

记录故障现象：每次故障排查和处理过程应详细记录，便于后续快速查找问题。

5.2 供电要求

电压范围：设备供电一般为直流8V~36V之间，推荐工作电压为12V或24V。使用前应先确认电源系统是否在此范围内，超过终端大电压会使设备损坏。

电压稳定性：确保供电电压稳定，避免因供电不稳导致天线性能下降。

5.3 天线罩使用建议

强烈不建议使用天线罩。虽然天线罩能提供一定程度的保护，但会改变天线相位中心（APC）的位置。紫外线会影响天线罩材料的特性，进而使天线相位中心的位置发生变化。若在降雪、海浪飞溅等极端环境条件下必须使用天线罩，则天线与天线罩的组合必须进行有效的校准，且不应使用锥形天线罩。

六、常见故障与排查

6.1 故障排查顺序

建议按照“硬件→安装→环境→系统”的顺序逐项排查，将潜在误差完全收敛到厘米甚至毫米级。

6.2 常见故障现象与处理

（1）无法定位或定位精度差

可能原因：

天线安装位置不佳，被建筑物、树木等遮挡

硬件连接故障（电缆损坏、接头松动或锈蚀）

有源天线供电异常

电磁干扰或多路径效应严重

处理建议：

检查天线安装环境，尽量选择无遮挡、开阔的高处

检查同轴电缆和接口是否完好，确保接触良好

用万用表测量天线馈电，确认供电稳定

查看接收机输出卫星数量、信噪比（C/N₀）和DOP值，判断信号质量

（2）定位漂移

可能原因：

天线座晃动或安装基座不稳固

塑料支架或薄壁杆件热胀冷缩导致日周期漂移

多路径干扰严重（附近有玻璃幕墙、金属屋顶等反射面）

LNA增益衰减或直流供电不足

馈线损耗或接触不良

处理建议：

用水平仪、测微杆多时段复测，或安装MEMS倾角计监控倾斜角度

检查天线安装稳固性，必要时加固底座

加装抗多路径扼流圈或移至无遮挡、低噪声区

弯折馈线、轻拽接头观察信噪比是否瞬间掉落；必要时直接更换线缆

确认每颗卫星的C/N₀是否整体下滑5dB以上

（3）信噪比偏低

可能原因：

天线老化或损坏

电磁干扰源附近有雷达、通信基站等设备

馈线过长或线缆质量不佳

处理建议：

用频谱仪检测天线周围是否有强无线电干扰

更换备用天线做交叉测试，排除天线或线缆损坏

确认馈线规格符合LMR-200以上，长度≤20米为宜

尝试切换工作时段，观察信噪比是否随外设开关出现规律波动

（4）解算不稳定、浮点解频繁

可能原因：

多路径效应严重，反射信号干扰解算

差分链路丢包或数据延迟过高

固件或参数设置不当

处理建议：

检查差分数据Age of Differential值与电台RSSI；丢包率>10%需优先解决链路质量

升级接收机固件到最新版本

确认接收机已正确开启多系统（GPS、北斗、GLONASS、Galileo）和多频点接收

6.3 无法自行排查时的处理

如果经过上述步骤仍无法解决问题，建议联系设备供应商或技术支持，提供详细的故障现象记录和观测数据，便于技术人员分析定位。

七、典型应用场景

扼流圈GNSS天线广泛应用于需要高精度定位的各类场景：

CORS基准站建设：提供高精度的位置信息，用于差分定位和RTK服务

地质灾害监测：山体滑坡、地震、地面沉降等形变监测

结构健康监测：桥梁变形监控、大坝安全监测

大地测量与测绘：大地控制网建设、海洋测量、航道测量、疏浚测量

精准农业：农业机械高精度导航与自动化作业

自动驾驶与智能交通：提供高精度位置信息确保准确导航

航空航天：航空器导航和定位，确保飞行轨迹精确安全

八、注意事项总结

选型前充分评估精度需求，避免性能过剩或不足

安装位置优先选择天空开阔、无遮挡的区域

安装时必须对准真北方向并校准水平

定期检查天线外观、密封圈和连接器状态

遇雷雨、大风等极端天气应暂停使用并做好防护

记录每次维护和故障处理过程，积累经验

不得随意拆卸天线，如有必要拆卸需记录并在元数据中注明

如自行排查无法解决，及时联系专业技术人员协助
