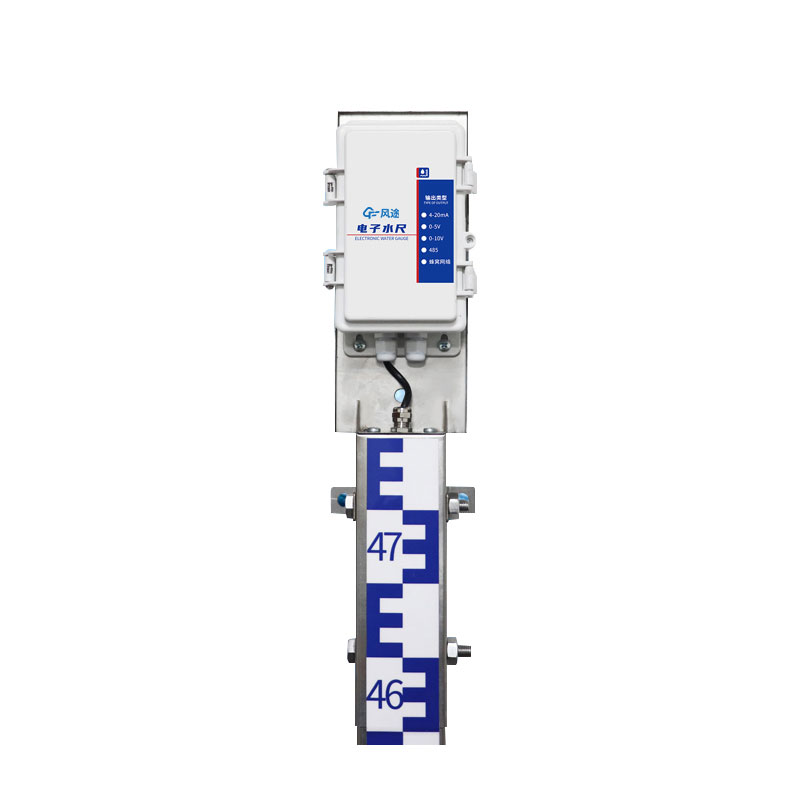

电子水尺校准

1. 概述

电子水尺是以电阻、电容、电感或电磁波反射原理实现水位测量的传感设备，广泛应用于水文测验、防汛预警、水库调度、城市排水监测等领域。校准的目的是建立或恢复电子水尺输出量与真实水位之间的确定对应关系，使其测量误差维持在允许范围内，保证监测数据的计量追溯性与工程可用性。

目前国内电子水尺尚无独立的强制检定规程编号体系，实际工作中通常依据以下标准框架组织校准/检测活动：

GB/T 11828.5‑2011《电子水尺检测标准》——规定检测方法、精度要求与校准思路；

GB/T 20204‑2022《水文监测仪器通用技术条件》——对水位计精度与环境适应性提出通用要求；

SL 384‑2020《水位观测标准》——规定水位观测的安装、采样与误差允许范围；

JJG 971‑2019《液位计》——在计量检定体系中常被作为"液位计/物位计"类的参考规程，部分电子水尺可参照执行。

2. 校准前准备

2.1 文件与溯源依据

确认待测电子水尺的测量范围（如 0～5 m、0～10 m）、输出形式（4–20 mA / RS‑485 Modbus / 脉冲 / 直显数值）及标称精度（如 ±1 cm、±5 mm、±2 mm 等）。

明确所采用的校准规范（企业校准规范、参考国标/行业规范或参照 JJG 971‑2019），并确保所用标准器具有有效计量证书。

2.2 标准器与辅助设备

典型配置包括：

设备	用途
标准水位装置（校准水池/标准水槽/精密液位标准装置）	提供可追溯的标准水位
一等/二等标准钢卷尺或精密高程测量仪器	测定实际水位高程
精密数字万用表/过程校验仪	采集电流/电压输出
温度计（±0.1 ℃级）	记录水温，必要时做温度修正
水平仪	检查水尺垂直度
清洗工具、中性清洁剂、软毛刷、吸水布	清洁电极/探头表面

2.3 外观与前置检查

按以下顺序进行初检：

外观检查：壳体无裂纹变形，铭牌清晰，电缆无破损，接头防水处理完好。

安装状态核查：水尺轴线与水平面应垂直（倾斜会引起系统误差）；固定件无松动；探头未被泥沙掩埋或生物附着包裹。

通电自检：显示模块或通讯接口是否正常应答，有无异常报警。

清洁：清除探头表面泥沙、藻类、油膜等附着物——附着层会改变接触式水尺的等效阻抗或电容基准，是造成零点漂移的常见原因。

3. 校准环境条件

环境温度一般控制在 5～40 ℃ 范围内并记录；部分高精度场合要求恒温或温度波动 ≤ ±2 ℃。

校准水体应尽量平静（避免波浪导致的读值抖动）。

电源电压与电磁环境应满足设备技术条件；远离大功率变频设备以减少干扰。

若为现场校准，应在设备实际安装位置附近找稳定区段操作，减少因"拆装移位→重新定位"引入的新误差。

4. 校准方法

以下给出最通用的三类做法：零点校准 → 量程/多点校准 → 验证，可按设备类型裁减。

4.1 零点（Zero / LRV）校准

零点定义为"水位到达基准面（通常为水尺标称零点所在平面）"的对应输出。

操作流程（现场常用）：

将水面降至水尺零点基准面以下，确认探头未接触水面。

记录此时设备输出（显示值 / 电流值），应为零点对应值（例如 4 mA 或 0.000 m）。

若示值不为零，进入参数界面修改 Zero Offset / 零点补偿，或在软件中用实测漂移量修正。

复测：使水面恰好与基准面对齐（可用钢卷尺从固定基准点下放校核），确认设备读数与基准面一致，误差控制在允许值以内（常见控制目标 ≤ ±0.5 mm～±1 mm，取决于精度等级）。

关键控制点：基准点必须是可复现、可标记、不可随意移动的物理位置（如混凝土壁凹槽、固定支架刻线）。每次维护后核对标记即可快速发现是否发生结构性位移。

4.2 满量程/跨度（Span / URV）校准

将水位升至接近满量程位置（例如量程上限的 90%～100%），以标准器测得的实际水位为标准值，读取设备显示值为示值：

示值误差 =  H 示值  −  H 标准

若误差超差，则调整 Span / 量程系数 / 斜率参数，使输出对齐。

对电流输出型：先对 4 mA（零点），再对 20 mA（满量程），最后复核中间某点是否线性跟随。

对数字通讯型：多数情况下修改的是零点偏移 + 比例系数（或输入标定表中两点线性公式）。

4.3 多点线性校准（推荐）

只在零点和满量程各校一点，只能保证两端正确；实际传感器可能存在非线性（尤其电容式/电阻式在长尺度上）。更稳妥的做法是做 不少于 3～5 点 的阶梯校准：

校准点	建议位置（相对量程）
P₁	0 %（零点）
P₂	25 %
P₃	50 %
P₄	75 %
P₅	90 %～100 %（满量程）

每点操作步骤：

用标准装置把水位稳定到目标高度；

用标准钢卷尺/标准水位尺独立测量实际水位  H std ；

记录设备示值  H read ，重复 2～3 次取平均；

计算各点误差  ΔH i  =  H read,i  −  H std,i 。

根据误差分布：

若各点误差近似相等（平行偏移）→ 只需修正零点；

若误差随水位呈近似线性趋势 → 需同时修正零点 + 斜率；

若存在明显非线性 → 在设备支持的前提下，写入多点折线修正表/查表修正。

校准完成后，再随机抽 3～5 个非校准点 做验证，确认误差仍落在允许范围内。

4.4 不同类型电子水尺的注意差异

类型	校准中要额外关注的点
电阻/接触式	水质电导率变化、探头腐蚀/结垢、气泡附着 → 零点漂移主因；必要时做清水冲洗后再校准
电容式	周围金属构件耦合、护管不垂直、介质介电常数受温度和杂质影响；校准前后保持同一环境
雷达/超声非接触式	安装法兰面到水面距离（死区/盲区）参数是否与实际一致；波束轴是否与水面垂直；泡沫、漂浮物会产生虚假回波
带温度补偿型	记录水温变化过程；若补偿算法可关闭/切换，应分别在"原始值"和"补偿值"下记录以便诊断

5. 不确定度与结果判定

校准结果应给出：

各校准点的 示值误差；

是否满足标称精度或合同允差（例如：全量程 ≤ ±1 cm，或分段要求）；

校准结论：合格 / 限用（仅某段可靠）/ 不合格；

若编写校准报告，需附上标准器证书编号、有效期、环境条件、人员签名与日期，确保可追溯。

6. 校准周期与使用中检查

电子水尺的校准/核验周期通常按使用环境与稳定性确定，防汛关键站可 3～6 个月做一次比对检查，12 个月做一次正式校准；污染严重、潮汐冲刷、结冰侵蚀环境下应缩短周期。

日常使用中检查（简易核验）：在水位平稳时段，用便携式水位尺人工比测一次，若偏差明显增大（例如超过允许误差的 1.5～2 倍），应安排提前校准并排查探头附着、固定松动或基准位移。

7. 常见问题与处理要点

现象	常见原因	处理方向
零点持续漂移	探头结垢/腐蚀、线缆接头受潮、基准点被扰动	清洁烘干 → 重设零点 → 标记基准位置并加固
高水位段误差变大	水尺倾斜、电容护管形变、雷达盲区参数不对	校垂直度（倾斜度控制）、复查安装尺寸与死区设置
读数跳动	波浪、气泡、电磁干扰、接地不良	增加滤波/延长平均时间、检查屏蔽接地、改善安装稳流条件
通讯正常但数值整体偏移	基准高程被改动（如河床淤积导致安装底板相对变化）	以岸上固定水准点为基准重新引测零点高程

8. 校准记录（最小要素）

一份规范的校准记录至少应包含：

设备信息：型号、序列号、测量范围、输出类型、精度等级；

标准器信息：名称、编号、证书号、有效期、不确定度；

环境：温度、天气/水体状况；

校准点、标准值、示值（多次）、误差；

修正参数（零点偏移、斜率/折线段）；

验证点结果；

结论、校准日期、下次建议日期、操作人员签字。
