多普勒流速仪使用指南

一、概述

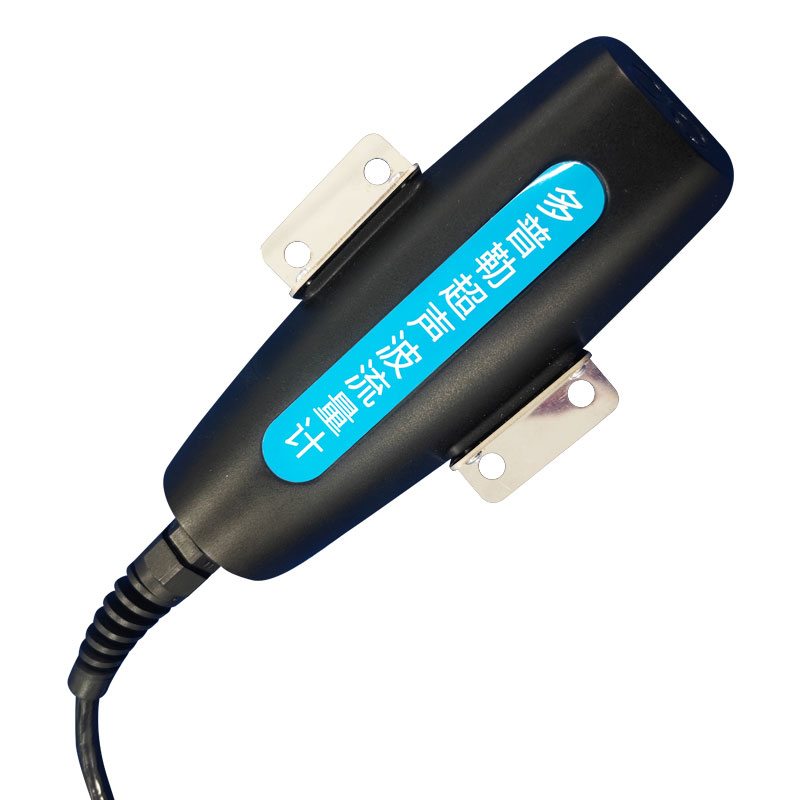

多普勒流速仪是基于多普勒效应原理测量流体流速的仪器，广泛应用于河流、明渠、管道、污水排放系统、工业循环水等场景的流速与流量监测。与传统的机械式流速仪（如旋桨式、转子式）相比，多普勒流速仪具有无转动部件、不易堵塞、测量精度高、可测极低流速等优点，尤其适用于含泥沙、悬浮物或气泡较多的浑水环境。

根据安装方式不同，多普勒流速仪主要分为两大类：

接触式（浸入式）：传感器直接安装在水下，向水体发射超声波，通过反射信号的频移计算流速。此类设备通常集成压力式水位计或超声波水位计，可同时测量水位、流速，进而计算流量。

非接触式（雷达式）：传感器安装在水面上方，向水面发射电磁波，利用水面回波的多普勒频移测速。此类设备已在《明渠雷达流量计使用指南》中详述，本指南重点介绍接触式多普勒流速仪。

本指南旨在为用户提供从设备选型、安装调试到日常运维的全流程操作指导。

二、工作原理

多普勒流速仪的核心原理是多普勒效应：当声源与观察者之间存在相对运动时，接收到的频率会发生变化。对于流速测量，换能器发射固定频率的超声波（通常为0.5~2MHz），声波遇到水体中运动的悬浮颗粒、气泡或微小杂质后发生反射，反射波的频率相对于发射波产生偏移，该偏移量（多普勒频移）与流体速度成正比。

基本公式：流速 v = (c × Δf) / (2 × f₀ × cosθ)

式中：

c —— 声波在水中的传播速度（约1450~1550 m/s，受温度、盐度影响）

Δf —— 多普勒频移

f₀ —— 发射频率

θ —— 超声波波束与水流方向的夹角

多普勒流速仪通常采用双波束或三波束设计，通过测量不同方向上的速度分量，再经矢量合成得到水流合速度。结合内置的压力水位计或超声波水位计测得的实时水位，以及用户预设的断面形状（矩形、梯形、圆形、不规则断面等），流量计自动计算瞬时流量与累积流量：流量 = 断面平均流速 × 过水断面面积 × 修正系数。

三、设备选型要点

合理选型是保证测量精度和稳定性的前提，应根据实际工况选择适配型号，重点关注以下参数：

（1）流速测量范围与精度

常规河道、明渠的流速范围为0.05~5 m/s，低流速场景（如灌溉渠道、污水处理厂）可能低至0.01 m/s，高流速场景（如泄洪道）可达10 m/s以上。选型时应确保设备量程覆盖实际流速变化。

通用精度要求：流速精度不低于±2%读数或±0.02 m/s，分辨率≤1 mm/s。高精度应用（如水资源计量）可选择精度±1%读数的型号。

（2）水位测量能力

集成水位传感器主要有两种：压力式（静压水位）和超声波式。压力式需定期清理探头气孔，适合低含沙量水体；超声波式抗污染能力强，适合污水或高含沙环境。

水位量程应覆盖渠道最高水位与最低水位（一般0~5 m，特殊可扩展至20 m），精度要求±3~±5 mm。

（3）适应水质与防护等级

多普勒流速仪因依靠悬浮颗粒反射信号，洁净水（如纯净水、清水池）中可能无法正常工作。选型时需确认水体中是否含有足够微小颗粒或气泡。

设备防护等级应不低于IP68（可长期浸水），耐水压能力应满足最大安装深度要求（通常0.5~10米）。探头材质建议选用316L不锈钢或耐腐蚀工程塑料，以适应酸碱、污水等腐蚀性环境。

（4）通信与供电

通信接口：主流采用RS-485（Modbus RTU协议），也可选4-20mA、RS-232、SDI-12等。对于远程监测，可选用集成4G/NB-IoT/ LoRa无线传输模块的型号。

供电方式：直流供电（9~30V DC），低功耗型号工作电流<10mA@12V，适合太阳能供电或电池供电的野外站点。

（5）安装方式兼容性

设备应支持多种安装方式：固定支架安装、管卡安装、导轨安装、悬索安装等，以适应明渠底部、侧壁、管道内壁等不同安装位置。

四、安装要求

4.1 安装选址

正确的安装位置对测量精度至关重要：

明渠/河道场景：

选择顺直、稳定、水流分布均匀的渠段，避免弯道、跌水、水闸、汇流口等扰动区域。

渠段应无障碍物（如大块石头、杂草、沉船），水流形态应为平稳的紊流或层流，无巨大漩涡或回流。

测量断面最好为规整的人工渠道（矩形、梯形），天然河道可在选定的断面处修筑简易测流槽或导流结构。

管道/暗渠场景：

对于满管或非满管测量，传感器应安装在管道底部，且前直管段长度≥5倍管径，后直管段长度≥2倍管径，避免弯头、阀门、泵出口等干扰流场的部件。

非满管测量时，管道坡度应保持稳定，避免水在传感器处淤积或局部断流。

4.2 传感器安装方式

根据流道类型选择合适的安装方式：

（1）明渠底部安装（推荐）

将传感器固定在渠道底部中央，使换能器表面与水流方向平行（平行安装法）或与水流方向成已知夹角（倾斜安装法）。推荐平行安装，安装倾角为0°。

传感器上游方向应保证至少3~5米直段，下游方向2~3米直段。

安装底座可采用不锈钢膨胀螺栓或预埋固定件固定，传感器与底座间用万向支架连接，便于水平调节。

（2）明渠侧壁安装

在渠道侧壁开孔或安装预埋套筒，将传感器伸入水流中，使其位于主流区（通常距侧壁约1/3渠宽处）。

传感器波束轴线需与水流方向夹角保持固定（一般为45°或60°），出厂前应标定好角度，安装时不得随意改变。

（3）管道内安装

对于DN200以上管道，可将传感器固定在管道内壁底部（非满管工况）或通过专用安装底座嵌入管壁（满管工况）。

对于小口径管道（DN50~DN200），可选用插入式安装，通过球阀式底座实现带压安装或拆卸。

（4）钢缆悬吊安装

适用于水深较大的大型河道或水库，将传感器通过钢缆悬吊于预定水深，需配备配重块和防摆动装置。

4.3 安装注意事项

传感器方向：必须严格按照设备标识的水流方向箭头安装，确保发射波束轴线与水流方向的夹角准确（常见45°或0°）。角度偏差会导致显著的速度测量误差。

浸没要求：接触式多普勒流速仪必须完全浸没在水中，且传感器表面（换能器窗口）不得被淤泥、油污或杂物覆盖。对于易淤积的渠道，可将传感器抬高10~20 cm，或定期人工清理。

信号反射条件：水体中应含有足够的悬浮颗粒或气泡（直径>0.1 mm，浓度>50 mg/L）。若水体过于清澈（如清水、泉水），测量信号可能极弱，此时需改用机械式流速仪或雷达流速仪。

电缆防护：传感器电缆应有足够的抗拉强度和防水密封性，出线处需做防水加强处理。电缆沿渠壁或管道敷设时应穿保护管（PVC或金属软管），避免磨损或鼠咬。

五、参数设置与调试

5.1 基本参数设置

设备安装完成后，通过专用调试软件（如Modbus调试工具、厂家配置软件）或现场操作终端进行参数配置：

（1）断面参数

输入渠道或管道的几何形状及尺寸：矩形（底宽、渠高）、梯形（底宽、边坡系数、渠高）、圆形（直径）、U形（半径、中心角等）、不规则断面（坐标点序列）。

设置水位零点（传感器安装位置相对于渠底的高程）。通常传感器底部基准面到渠底的垂直距离为“安装高度”，水位 = 安装高度 – 实测水深。

（2）声学参数

发射频率：一般无需用户调整，但部分设备允许在强干扰环境中切换频率（如0.5 MHz与2 MHz）以适应不同泥沙浓度。

多普勒采样间隔：默认1秒，对于流速平稳场景可设置为2~5秒以降低功耗；对于水流变化剧烈场景可设为0.5秒。

（3）流量计算参数

流速修正系数：用于将测量点流速转换为断面平均流速。对于自由流明渠，常用系数0.85~0.95（根据流态和断面形状）；对于满管圆管，系数一般取0.8~0.9。

水位-流量曲线：若用户已有率定好的曲线（如堰槽测流曲线），可切换至曲线法计算流量，替代速度面积法。

（4）通信参数

设置RS-485的站号（地址）、波特率（常用9600、19200）、数据位、停止位、校验方式。

5.2 现场校准与率定

为获得最佳精度，投用前应进行现场率定：

（1）流速校准

使用标准流速仪（如旋桨式、电磁式）在同断面进行比测，建立线性回归关系：实际流速 = K × 仪器显示流速 + B。

将K、B值输入设备修正参数中。一般情况下K值范围0.8~1.2，B值接近0。

（2）水位校准

用钢尺或水位尺实测静水水位，与仪器显示水位对比，修正安装高度参数直至两者一致。

（3）流量验证

采用容积法（适用于小流量）或走航式流速仪（适用于大流量）进行多点比对，若偏差超过±5%，应重新率定断面参数和流速系数。

5.3 信号质量检查

调试期间需查看信号强度和质量参数：

信号强度：通常以百分比或dB表示，合格信号应≥60% 或 ≥15 dB。若信号强度偏低，检查传感器是否淤积、朝向是否正确、水体中是否有足够反射体。

信噪比：合格值>10 dB，低于此值可能受电气干扰或空化噪声影响。

流速稳定性：观察流速数值，在平稳水流中波动应不超过±5%。若跳变剧烈，排查安装稳定性或水体扰动。

六、操作指南

6.1 上电与通信

将传感器连接至数据采集终端（RTU、PLC、电脑等），接通电源（通常12~24V DC）。注意极性，红色线接正极，黑色线接负极。

通过串口调试软件（如Modbus Poll、厂家专用软件）发送读取指令，获取实时数据。数据一般包括：瞬时流速、水深（或压力）、瞬时流量、累积流量、水温、信号强度等。

观察数据是否连续更新，若长时间无响应，检查接线、通信参数及设备地址。

6.2 日常测量流程

自动测量模式：设备上电后自动按预设采样间隔（如1次/秒）测量并存储数据。通过远程平台或现场显示器可读取当前及历史数据。

手动测量模式：部分便携式多普勒流速仪支持按“测量”键触发单次测量，适用于临时测流。

数据存储与导出：设备内部通常有4MB~64MB存储空间，可存储数月数据。通过USB或蓝牙可导出CSV格式数据，也可自动上传至云平台。

6.3 数据记录与报表

建议设置整点记录（每小时保存一次平均值）和日累计流量记录。

对于灌溉或排水计量，需记录每次灌溉开始和结束时的累积流量，计算净用水量。

数据异常时应标记并备注原因（如检修、断流、淤积等），便于后期审核。

七、维护与保养

7.1 日常维护

外观检查：每日或每周目视检查传感器表面，清除附着的水草、泥沙、油膜等。对于易淤积环境，应增加清洗频次。

电缆检查：检查电缆外皮有无破损、接头是否松动进水，发现异常及时处理。

电源检查：对于太阳能供电系统，检查蓄电池电压是否正常，太阳能板是否清洁。

7.2 定期保养

探头清洗周期：清洁水体（自来水、清水）每3个月清洗一次；污水、高浊度水体每1个月清洗一次；严重污染水体每周清洗一次。清洗时使用软布蘸取中性清洁剂，避免硬物刮伤换能器表面。

零点校准：每3~6个月在静水中进行流速零点校准。将传感器置于静止清水中，读取流速值应为0或接近0，若偏差超过±0.01 m/s，需执行零点修正。

水位传感器校准：压力式水位传感器每半年检查一次通气孔是否堵塞，并用静水实测值校正零点；超声波水位传感器每半年清洁发射面。

整机检定：每年送有资质的计量机构进行检定，或与标准流速仪进行比测验证。

7.3 故障预处理

长期停用时，应将传感器从水中取出，清洁干燥后存放于阴凉干燥处。

冬季可能结冰的地区，应在冰冻前将设备拆卸收回，或确保传感器始终浸没于冰层以下（>0.5m水深）。

遭遇洪水、雷击等异常情况后，应及时检查设备是否损坏，重新测试信号强度和水位精度。

八、常见问题与解决方法

问题现象	可能原因	解决方法
流速始终显示0或很小	水体过于清澈，无反射粒子；传感器未浸没；发射波束被遮挡；传感器方向错误	确认水质，必要时人工加注少量细沙；检查浸没深度；清理遮挡物；核对安装方向
流速数值跳动剧烈	安装不稳固；水流中存在强烈涡流或气泡；电磁干扰	加固支架；选择更稳流段安装；增加采样平均次数（如滤波时间）；检查附近有无变频器等干扰源
水位测量不准	安装高度参数设置错误；压力传感器气孔堵塞；水位基准点变动	重新测量安装高度并修正；清理气孔；用钢尺实测水位校正零点
流量与人工实测偏差大	断面参数输入错误；流速修正系数不合适；传感器未安装在主流区	复核断面尺寸；重新率定流速系数；将传感器移至主流代表位置
通信失败	接线错误；通信参数不匹配；设备地址错误；电缆损坏	检查电源极性、A/B线连接；核对波特率等参数；修改地址；检测电缆通断
信号强度低	传感器表面有泥垢；水体太深或悬浮物过少	清洁探头；若水体太清澈，改用雷达流速仪或机械式流速仪
传感器浸水后无数据	进水损坏；电缆破损短路	返厂维修；更换防水电缆

九、技术参数参考

以下为接触式多普勒流速仪的通用技术参数范围，不同型号产品可能有差异，以实际产品说明书为准。

参数项	参考范围
流速测量范围	0.01~5 m/s（可扩展至0.001~10 m/s）
流速测量精度	±1% ~ ±2% 读数，或 ±0.005~±0.02 m/s
流速分辨率	0.1~1 mm/s
水位测量范围	0~5 m（可定制20 m）
水位测量精度	±0.25% FS 或 ±3 mm
水位分辨率	1 mm
超声频率	0.5 MHz / 1 MHz / 2 MHz
工作温度	0~60℃（水温），-20~70℃（环境）
防护等级	IP68（耐压0.3~1.0 MPa）
通信接口	RS-485 Modbus RTU、4-20mA、SDI-12、4G/LoRa/NB-IoT（可选）
供电电压	9~30 V DC
功耗	工作≤1.5W，休眠≤0.5W（视型号）
电缆长度	标准10~20 m（可延长至1000 m）
传感器材质	316L不锈钢 / PVC / 聚甲醛（POM）
