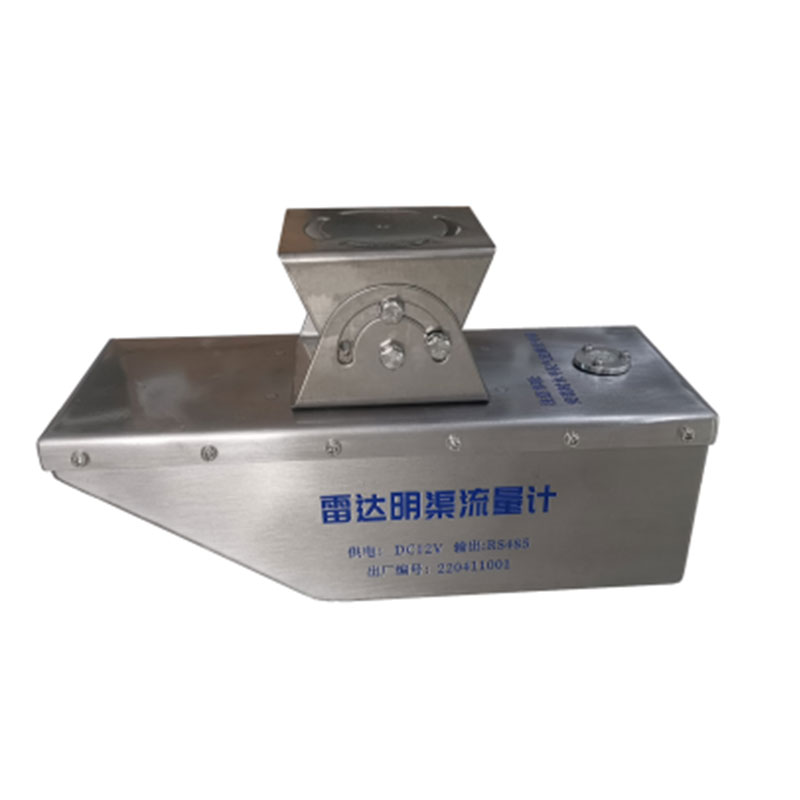

雷达水位流速流量传感器校准
1. 概述
雷达水位流速流量传感器（亦称电波流速仪、雷达表面流速仪）利用多普勒效应原理，向水面发射微波束并接收回波信号，通过频移量解算水面流速。由于设备元器件老化、安装角度偏移、环境介质变化等因素会引起测量漂移，定期开展校准是保证其数据准确性的必要工序。
校准的本质工作是：建立雷达水位流速流量传感器输出值与流速真值之间的对应关系，量化系统误差，并通过参数修正或修正系数（k值）将误差控制在允许范围内。
2. 技术指标要求
| 关键内容 |
|---|
| 流速测量误差应 ≤ ±2%FS；工作频率偏差不超过 ±0.1% |
| 实验室校准的环境控制要求、检定/校准流程 |
| 最大量程、采样频率（≥1 Hz）、信号处理算法要求 |
| 断面布点方法（一点法0.6h、两点法0.2h+0.8h等） |
具体允许误差限应以设备出厂技术指标和项目计量溯源要求为准，常见的明渠/河道应用场景下，校准后综合误差一般需控制在 ±3%~±5% 以内，高精度应用可要求 ±2% 以内。
3. 校准前准备
3.1 资料与工具准备
设备铭牌信息（型号、编号、雷达发射频率标称值、制造日期）
最近一次校准报告及历史修正系数
标准比对仪器（满足精度等级高于被校准设备 至少1~2个等级）：
旋桨式流速仪（经计量检定合格且在有效期内），或
声学多普勒流速剖面仪（ADCP），或
其他经认可的标准测流装置
辅助工具：钢卷尺、水准器/倾角仪、万用表、便携计算机及设备配置软件、劳保防护用品
3.2 设备状态检查
外观检查——外壳无裂损变形，天线罩清洁无附着物，电缆及接插件无松动腐蚀，铭牌清晰完整。
功能检查——通电自检通过，信号强度指示正常，数据通信（RS485/Modbus/SIM等）链路连通。
安装状态核查——天线俯角/入射角与设计值核对，支架无松动沉降，测量视线范围内无障碍物伸入水面。
4. 校准方法
实际应用中通常采用 两种互补途径：实验室（或试验台）校准 与 现场实流比测校准。前者解决设备本身的信号基准溯源问题，后者解决"设备在特定断面实际工况下的系统性偏差"问题。
4.1 实验室动态校准（试验台法）
适用于新设备入库验收、返厂维修后复检或周期性送检。
原理：在水力试验台上设置可调速运动机构，驱动标准反射板（或等效散射目标）以已知速度运动，模拟不同流速条件下的多普勒回波，读取雷达水位流速流量传感器输出并与标准速度值比对。
操作步骤：
| 步骤 | 内容 |
|---|---|
| ① 安装定位 | 将雷达水位流速流量传感器按标定姿态固定于试验台支架，确保天线波束正对反射板运动轨迹的法向投影面 |
| ② 速度设定 | 在量程范围内选取 不少于5~7个校准点（覆盖低、中、高速区），如 0.15、0.3、0.5、1.0、1.5、2.0、2.5 m/s |
| ③ 逐点测量 | 每点稳定运动后，连续读取雷达仪输出值 ≥30 s（或 ≥30个采样值），记录均值 v m ；同步记录标准运动速度 v s |
| ④ 误差计算 | 绝对误差 Δv = v m − v s ，相对误差 δ = v s v m −v s × 100% |
| ⑤ 拟合修正 | 以 v s 为真值，拟合 v m = a ⋅ v s + b或进行分段k值标定，确定修正模型 |
判定：各点相对误差均应落入允许范围内；若超差，需检查天线对准、内部参数配置或送修。
4.2 现场实流比测校准（比对法）——最常用方式
当雷达水位流速流量传感器已安装于河道/渠道断面运行时，实验室数据不能完全反映现场几何形态、水面粗糙度、波浪、漂浮物等影响因素，必须在原位进行实流比对。
4.2.1 流速仪法（人工测流比对）
前提：河道/渠道水流相对平稳，可安全布设测流垂线。
操作流程：
第一步——断面划分
测量水面宽度，按断面法划分 5~10条测速垂线（宽浅河道可适当增加）
逐条垂线测量水深 h i
第二步——标准流速测量
对每条垂线，选用旋桨流速仪按水文规范测取该垂线测点流速：
一点法：在水深 0.6h处测得点流速 v 0.6 ，近似为垂线平均流速 v i ≈ v 0.6
两点法：在 0.2h和 0.8h分别测速，取均值 v i = (v 0.2 + v 0.8 )/2
有条件时可用三点法或积分法提高参考精度
第三步——断面平均流速计算
按面积加权法计算断面平均流速 V ref ：
V ref = ∑ i=1 n b i ⋅ h i ∑ i=1 n v i ⋅ b i ⋅ h i
其中 b i 为第 i条垂线代表的宽度权重。
第四步——雷达仪同步读数
在人工测流的同一时段内，读取雷达水位流速流量传感器的表面流速输出 V surf ，并记录工况水位。
第五步——确定修正系数 k
雷达表面流速与断面平均流速之间存在经验关系：
V avg = k ⋅ V surf
以人工测流得到的 V ref 作为断面平均流速真值，反算：
k = V surf V ref
同一断面应在 不同水位/流量工况下（低、中、高至少3组） 重复上述过程，取 k 值的稳定均值或建立 k 随水位的分段函数写入设备参数。
4.2.2 ADCP走航比对法
在条件允许的河道，可采用ADCP走航测量获得断面流量/平均流速剖面，与雷达仪表面流速同步比对。该方法效率较高，但ADCP自身也须是经过检定的标准设备。
4.3 信号与射频参数检查（辅助项）
对需要深入溯源的场景，可补充以下检查：
| 检查项 | 方法简述 |
|---|---|
| 微波发射频率偏差 | 用微波数字频率计在距天线约1 m同轴方向上取样，测量发射频率 f meas ，计算 (f meas − f nom )/f nom ，应 ≤ ±0.1% |
| 信号强度/信噪比 | 通过设备诊断软件读取 RSSI/SNR，确认在工作水位范围内不低于设计下限 |
| 安装角余弦修正复核 | 若天线入射角 θ偏离设计值，表面速度分量需按 v true = v raw / cos θ修正，应重新测量实际俯角 |
5. 误差分析与判定
5.1 误差来源分类
| 类别 | 典型因素 |
|---|---|
| 设备固有误差 | 晶振频偏→微波频率漂移、ADC量化误差、信号处理算法近似 |
| 安装几何误差 | 天线入射角偏差（余弦效应）、波束覆盖区域偏离设计断面 |
| 水文工况误差 | 表面流速与断面平均流速的转化系数 k 随水位/断面形态变化；风浪、漂浮物引起杂波 |
| 比对基准误差 | 人工测流本身的采样误差、垂线布设代表性不足 |
5.2 判定准则
单点相对误差 δ i ≤允许限（日常监测通常取 ±5%，高精度应用取 ±2%~±3%）
多点平均偏差在规定范围内
重复性：同一工况连续3次读数标准差不大于允许限的 1/3
若任一项超差 → 调整设备参数（k值/入射角/滤波阈值）→ 重新比对 → 仍超差则停用送检
6. 校准周期与触发条件
| 情形 | 建议周期 |
|---|---|
| 常规河道、水流平稳、无强腐蚀/泥沙磨损 | 每12个月 1次 |
| 水流湍急、高含沙量、漂浮物频繁、工业排污河段 | 每6个月 1次 |
| 新装设备验收 | 安装就位后 即时 做一次现场比测校准 |
| 设备更换天线/主板、 firmware升级、遭雷击或撞击移位后 | 即时 重校 |
| 后台数据出现持续性漂移或与雨量/水位逻辑关系异常时 | 触发临时校准 |
7. 校准记录与报告
每次校准应形成书面记录，至少包含以下内容：
设备标识：型号、序列号、安装位置坐标/桩号、天线距水面高度、入射角
标准器信息：比对仪器名称/编号、最近检定日期、检定证书编号、扩展不确定度
工况描述：日期时间、水位/流量级别、水面状态（平静/微浪/湍流）、天气
原始数据表：各垂线水深、测点流速、雷达同步读数、计算过程
结果栏：修正系数 k（或修正曲线）、最终误差评定、合格/不合格结论
签名栏：校准人、复核人、日期
校准报告应归档进入设备台账，作为计量溯源链和质量审核的依据。
8. 常见注意事项
天线面必须保持清洁。泥垢、蛛网、水生物附着会衰减回波，造成系统性偏低。
测量位置应选在顺直河段。上游 avoid 弯道、闸坝回水区、支流汇入口等水流不均匀区域，否则表面流速代表性与断面平均流速关系不稳定，k值难以固化。
人工测流人员站位宜在测点侧后方操作，避免身体位于波束正上游造成阻水绕流干扰。
冬季结冰期或极低水位期测得的k值不一定适用于汛期满槽工况，应在不同季节补测完善修正模型。
修改k值或内部参数后，务必做 验证比对，确认调整后的输出与参考值吻合，方可投入正式报数。
