多普勒流速传感器使用指南

一、产品概述

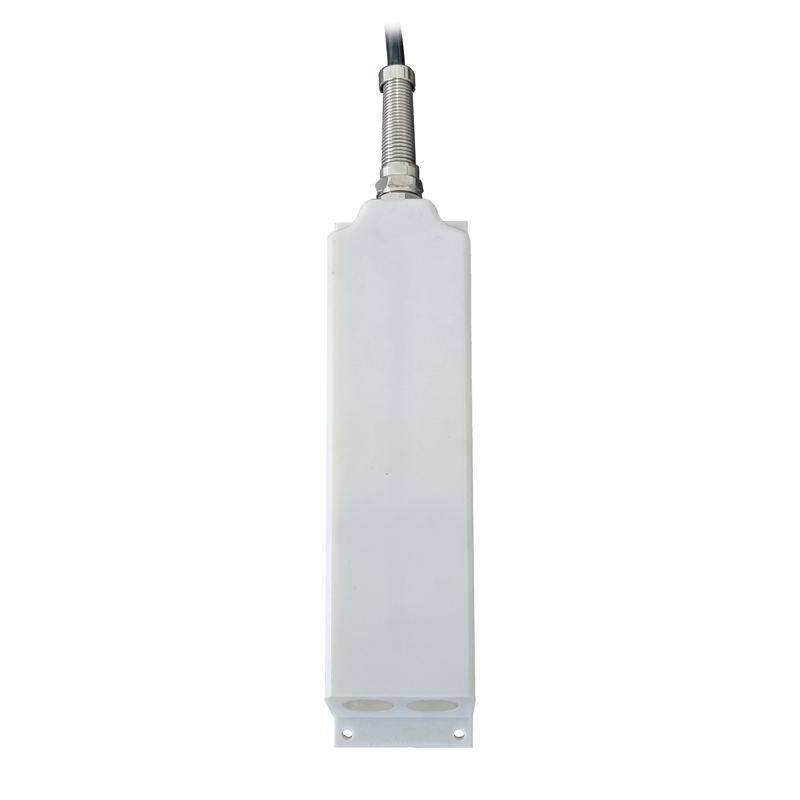

多普勒流速传感器是一种基于多普勒效应原理，用于测量流体流动速度的精密仪器。传感器向流体中发射超声波（或电磁波），波束遇到流体中的悬浮颗粒、气泡或杂质时发生反射，由于反射体随流体一同运动，反射波的频率相对于发射波会产生频移（即多普勒频移），频移量与流体流速成正比。传感器通过检测这一频移量，即可精确计算出流体的实时流速。

该传感器具有测量精度高、响应速度快、不受流体电导率影响、无可动部件等优点，能够适应含沙量较高、杂质较多的脏污水体测量环境。根据安装方式不同，产品主要分为插入式（接触式）和外夹式（管外夹装）两大类，广泛应用于城市排水管网、工业循环水、农田灌溉渠道、天然河道及污水处理厂等场景的流速监测。

二、工作原理

多普勒流速传感器的核心工作理论是多普勒效应。当波源与观察者之间存在相对运动时，观察者接收到的频率与波源发射频率之间会出现差异，这种差异即为多普勒频移。具体到流速测量：

传感器探头内集成了一组超声波换能器（或雷达天线）。发射换能器以固定频率向被测流体发射超声波束，波束沿特定方向进入流体。流体中存在的固体颗粒、气泡或絮状物等散射体将部分声波能量反射回探头，由接收换能器捕获。由于散射体随流体以相同速度运动，反射回来的超声波频率发生了偏移。传感器内部的高速数字信号处理器（DSP）对发射信号和反射信号进行混频、滤波和频谱分析，精确提取多普勒频移值Δf，再根据公式 v = (Δf × c) / (2 × f0 × cosθ) 计算出流体的运动速度（其中c为声波在介质中的传播速度，f0为发射频率，θ为超声波束与流体流动方向的夹角）。

对于流速测量，传感器通常测量的是流体中某一空间范围内的平均流速。现代多普勒流速传感器还集成了温度传感器，用于补偿声速随水温变化带来的误差，同时可输出水温参数。部分型号还集成了压力式水位计，实现流速与水位（水深）的同步测量，进而结合渠道断面参数计算瞬时流量和累计流量。

三、安装指南

正确的安装是保证测量精度的前提。根据传感器类型（插入式或外夹式）和应用场景，安装要求有所差异。

3.1 安装位置选择

测量位置应满足流体流态稳定、流速分布均匀的原则：

管道测量：选择在直管段，要求上游直管段长度不小于10倍管径，下游直管段长度不小于5倍管径，远离弯头、三通、阀门、泵出口等扰流部件。避免安装在管道高点（可能聚集气泡）或低点（可能沉积泥沙）。

明渠/河道测量：选择顺直、断面规整、底坡均匀的渠段中央，远离跌水、堰坝、桥墩、弯道等可能引起涡流或回流的位置。安装点水流应平稳，无明显漩涡或翻滚现象。

避免干扰源：传感器安装位置应远离强电磁场（如变频器、大型电机）、强振动源及可能产生空化效应的区域。对于超声波多普勒传感器，还应避免附近有其他超声波设备（如超声波清洗机）产生干扰。

3.2 设备安装（插入式）

插入式多普勒流速传感器通常通过专用安装底座或球阀组件安装在管道或渠道侧壁。安装步骤如下：

开孔位置：在管道或渠道侧壁确定安装点，一般开孔中心与管道轴线水平对齐，或位于渠道设计水深的中下部（通常在水面下0.3倍水深至0.5倍水深位置）。开孔尺寸应参照产品说明书，使用专用开孔器保证孔壁光滑。

安装底座焊接/固定：将安装底座焊接（金属管道）或粘接/法兰固定（PVC/混凝土渠道）在开孔处，确保底座轴线与管道直径方向垂直，且传感器探头伸入后能正对来流方向。

传感器插入：通过球阀或带压安装工具将传感器插入管道内，调整插入深度，使探头端面与管道内壁齐平（或根据产品要求略微伸出）。对于明渠安装，传感器应固定在可调节支架上，使探头浸没于水面以下且指向来流。

方向校准：传感器壳体上通常标有流向箭头，安装时应确保箭头方向与流体流动方向一致。对于需要测量双向流的情况，应选用双向型传感器并按说明书设置。

密封紧固：拧紧安装螺母或法兰螺栓，确保密封圈受压均匀，防止漏水。

3.3 设备安装（外夹式）

外夹式传感器无需接触流体，直接夹装在管道外壁，适用于不宜开孔或不允许停产的场合：

管道表面处理：清除管道外壁的油漆、锈迹、污垢，露出金属光泽，并涂抹耦合剂（如超声专用耦合剂或硅脂）以消除气隙。

安装方式：根据管道材质和管径，选择V法（小管径，声程两次穿过管道）或Z法（大管径或信号衰减大时，声程一次穿过管道）。将传感器按规定的间距固定在管道两侧，使用专用夹具紧固。

信号检查：上电后通过主机查看接收信号强度和质量，调整传感器位置或重新涂抹耦合剂直至信号稳定。

3.4 电气连接

供电：多普勒流速传感器通常采用DC 12V/24V供电，注意正负极不要接反。对于野外使用，可配合太阳能供电系统。

信号输出：标准输出为RS485（Modbus-RTU协议）、4-20mA电流或脉冲频率信号。接线时应使用屏蔽电缆，屏蔽层单端接地，避免与动力电缆同管敷设。

防水处理：所有接头处应使用防水接线盒或灌胶密封，防止水汽侵入造成电路腐蚀。

四、参数配置与调试

设备安装完成后，需进行必要的参数设置和调试，以确保测量准确。

4.1 基本参数设置

通过配套的上位机软件、蓝牙APP或手持终端连接传感器，进行如下配置：

流体类型：选择被测介质（如清水、污水、泥浆等）。不同流体中声速和散射特性不同，正确选择有助于提高精度。

管道/渠道参数：对于管道测量，需输入管径或截面积；对于明渠测量，需输入渠道形状（矩形、梯形、U形等）及几何尺寸，用于流量计算。

安装参数：输入传感器安装方式（插入式/外夹式）、超声波束与流体的夹角（通常为45°或由产品固定）、传感器插入深度等。

测量单位：设置流速单位（m/s或ft/s）和流量单位（m³/h、L/s等）。

滤波与平均：根据流体稳定程度设置数字滤波时间和移动平均次数，以减少湍流引起的读数跳动。

4.2 零点校准

在流体静止（如关闭阀门或渠内断流）状态下进行零点校准，消除电路和传感器的固有偏差。操作方法：确认流体完全静止后，通过软件执行“零点校准”命令，传感器自动记录当前输出值并归零。

4.3 信号验证

调试过程中需观察以下指标：

信号强度：查看接收信号的信噪比或回波幅度，正常应大于产品要求的最低阈值（如60%）。信号过弱时应检查安装位置、耦合剂（外夹式）或探头清洁度。

流速读数：对比人工测量或已知参考值，判断是否合理。若偏差较大，应重新检查安装角度、管道参数及零点设置。

4.4 现场比对验证

正式投运前，使用便携式流速仪（如旋桨流速仪或雷达枪）在同一断面进行比对测量。对于管道，可参考泵的特性曲线或容积法进行验证。误差应控制在±3%以内，否则需重新检查安装和参数设置。

五、数据读取与远程管理

5.1 现场数据查看

传感器实时输出瞬时流速（m/s）、累计流量（m³）以及水温（℃）。通过LCD显示屏（若有）或连接的手持终端即可读取。部分型号还输出瞬时流量、水位（带压力式水位计）及信号强度。

5.2 远程监控集成

传感器可通过RS485总线连接至数据采集器（RTU）或PLC，再通过4G、LoRa、NB-IoT等无线方式上传至云平台。监控平台可实现：

实时显示流速、流量曲线及历史数据查询。

设置流速上下限报警（如流速超限预警、管道空管报警）。

生成日报、月报及统计报表。

远程调整传感器采集频率和传输周期。

六、日常维护与保养

多普勒流速传感器属精密电子仪器，正确维护可延长寿命并保证数据准确性。

6.1 清洁保养

插入式传感器：探头长期浸没在污水中，易附着油污、泥沙或生物膜。建议每月用软毛刷和清水清洗探头表面，严禁使用硬物刮擦，防止损坏换能器晶片和透声层。对于严重结垢的水体，可适当缩短清洗周期。

外夹式传感器：检查管道外壁与探头之间的耦合剂是否干涸，每半年重新涂抹一次。保持探头表面清洁无尘。

电缆及接口：检查电缆外皮有无破损、老化，接线盒密封是否完好，发现异常及时处理。

6.2 周期性检查

每周（远程）：查看传感器在线状态、流速读数的合理性及信号强度变化趋势。

每月（现场）：检查安装支架的紧固情况，探头是否松动或位置偏移。对于插入式传感器，确认密封处无渗漏。

每季度：进行一次零点校准和现场比对验证，确保测量精度。

每年：建议送回厂家或专业机构进行全面校准和性能检测。

6.3 长期停用

长期不使用时，应将传感器从安装点取出（插入式），用清水冲洗干净并干燥后存放于阴凉干燥处。每隔3个月通电测试一次，防止元件老化。

七、常见故障排查

故障现象	可能原因	处理措施
无流速数据或读数始终为零	流体中散射体不足（如清水）；传感器未浸没；信号强度过低；供电异常	确认水体中含有足够悬浮颗粒或气泡；检查传感器是否完全浸没；查看信号强度，清洁探头；检查电源和接线
流速读数跳动大、不稳定	安装位置流态紊乱；信号强度弱；滤波参数设置不当；附近存在强干扰源	检查安装点上下游是否存在弯头、阀门等扰流件；清洁探头或重新涂抹耦合剂；调整滤波时间和平均次数；远离变频器等干扰源
流速读数与预期偏差大	安装角度或方向错误；管道/渠道参数输入错误；零点漂移；传感器故障	核对流向箭头与流体方向是否一致；复核管径或断面尺寸；重新进行零点校准；联系技术支持
信号强度低	探头表面脏污；外夹式耦合剂干涸或气隙过大；安装间距不准确；管道内衬或结垢严重	清洁探头；重新涂抹耦合剂并紧固夹具；调整传感器间距；若管道内衬严重，需更换安装位置
通信失败	接线错误；地址或波特率不匹配；供电电压不足	检查RS485 A/B线连接是否正确；确认设备地址和波特率与主机一致；测量供电电压是否在额定范围内

若以上排查后问题仍未解决，请联系制造商或专业技术人员处理。

八、安全与注意事项

电气安全：接线、拆装传感器前必须切断电源。确保供电电压符合要求，避免过压或反接。

带压安装/拆卸：对于带压管道，安装或拆卸插入式传感器时应使用专用带压安装工具，并严格遵守操作规程，防止高压流体喷溅造成人身伤害。

防护等级：传感器探头通常为IP68防护等级（可长期浸水），但接线盒和电缆连接处应保持干燥，避免浸泡。

避免空管运行：若传感器在无流体状态下长时间通电发射超声波，可能造成换能器过热损坏。建议配合空管检测或液位开关，在空管时停止测量。

化学兼容性：若被测流体含有强酸、强碱或有机溶剂，应确认传感器壳体材料（通常为PVC、316L不锈钢或钛合金）是否耐受，必要时选用特殊材质。

固件升级：进行固件升级时，请确保电源稳定，切勿中途断电或断开连接，以免损坏设备。

九、技术参数参考

以下为典型多普勒流速传感器的主要技术参数范围，不同品牌和型号可能有所差异：

参数类别	参数名称	参考值
流速	测量范围	0.02～5m/s（部分型号可达0.01～10m/s）
流速	测量精度	±1%～±2%FS 或 ±0.01m/s
流速	最小散射体浓度	≥50mg/L（或粒径≥0.1mm颗粒）
超声波频率	发射频率	0.5MHz～2MHz（管道型）；0.5MHz～1MHz（明渠型）
水位（选配）	量程/精度	0～5m / ±0.5%FS
温度	测量范围/精度	0～60℃ / ±0.5℃
供电	电压范围	DC 9～28V（常用12V/24V）
供电	功耗	测量时约0.5W～2W，休眠＜0.1W
通信	输出接口	RS485（Modbus-RTU）、4-20mA、脉冲
环境	工作温度	传感器探头 -20℃～60℃；变送器 -10℃～50℃
环境	防护等级	探头 IP68（水下20米）；变送器 IP65～IP67
材质	探头壳体	PVC、316L不锈钢、钛合金

以上参数仅供参考，实际参数以产品说明书为准。
