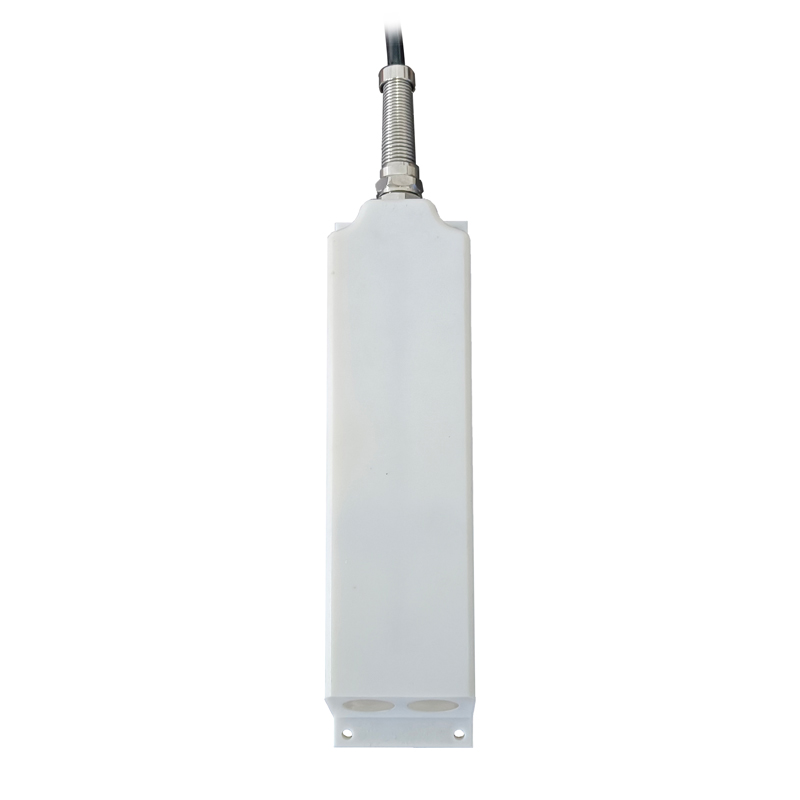

多普勒流速传感器校准

多普勒流速传感器基于多普勒频移原理测量流体速度，广泛应用于河道、渠道及管道的水文监测。为保障其测量数据的准确性与可靠性，须依据规范定期对传感器进行校准。校准工作旨在修正因传感器电子元件漂移、安装角度变化及水体物理特性差异引起的系统误差。

一、 校准前准备

标准器具准备：选用精度等级不低于被校传感器的标准流速仪（如旋桨式流速仪或声学多普勒流速剖面仪ADCP）。标准器具必须具备有效的计量检定证书。

现场环境确认：选择顺直、稳定、无乱流干扰的均匀流段作为校准断面。清理传感器表面的生物附着物、泥沙及油污。

设备连接：通过通讯线缆或无线方式连接传感器与配置终端（电脑或手持终端），确保供电稳定，并能够实时读取原始数据。

二、 校准实施步骤

1. 安装角度校正

多普勒传感器对流向与声波发射方向的夹角极为敏感。

操作：检查传感器在水体中的实际安装姿态。进入配置软件，核对并输入真实的安装倾角（Pitch）和方位角（Heading）。

修正：若传感器内置倾斜计，需进行倾斜补偿归零；若为固定安装，需在参数设置中锁定安装角度，确保流速计算模型采用正确的矢量分解参数。

2. 流速系数标定

由于不同水体中的含沙量、气泡及杂质对声波的反射特性不同，需对流速系数（ K值）进行修正。

同步比测：在标准流速仪工作的同时，启动多普勒传感器进行测量。在同一水层中采集至少10组同步数据。

线性拟合：绘制传感器示值与标准流速仪示值的散点图。若两者呈线性关系但不重合，通过计算回归方程  y =  kx +  b，确定新的流速修正系数。将系数写入传感器配置中。

分层校准：对于剖面流速传感器，需对不同水深单元（Cell）的数据分别进行比对，必要时针对不同单元设置不同的加权系数。

3. 零点漂移检查

在无水流或静止水体中，检查传感器读数。

操作：确保传感器完全浸没在静止水中（或无水状态下关闭发射）。

判定：若读数不为零，需进行零点偏移（Zero Offset）调整，消除静态噪声引起的虚假流速。

三、 数据验证与不确定度评估

重复性测试：在相同水力条件下连续测量30分钟，计算流速标准差。若标准差超过允许限差，需检查传感器是否受到环境振动干扰或电气噪声影响。

误差分析：计算校准后的相对误差与系统偏差。

公式：相对误差  E r  =    V 标    V 测 −V 标    ×  100%

要求：一般水文监测中，流速误差应控制在  ±3%以内，特殊应用需满足更高标准。

盲区与量程验证：确认传感器在近壁区（盲区）的数据有效性，并验证在最大设计流速下的信号饱和情况。

四、 校准后维护

参数固化：将校准后的参数写入传感器非易失性存储器，防止断电丢失。

记录归档：建立校准档案，记录校准日期、标准器编号、校准前后的 K值、安装角度及最终误差评估报告。

周期性复校：根据使用频率和环境，制定复校计划。通常，清洁水体环境中每12个月校准一次；多泥沙、高污染环境中每3至6个月校准一次。
