雷达水位流速一体机使用指南

一、产品概述

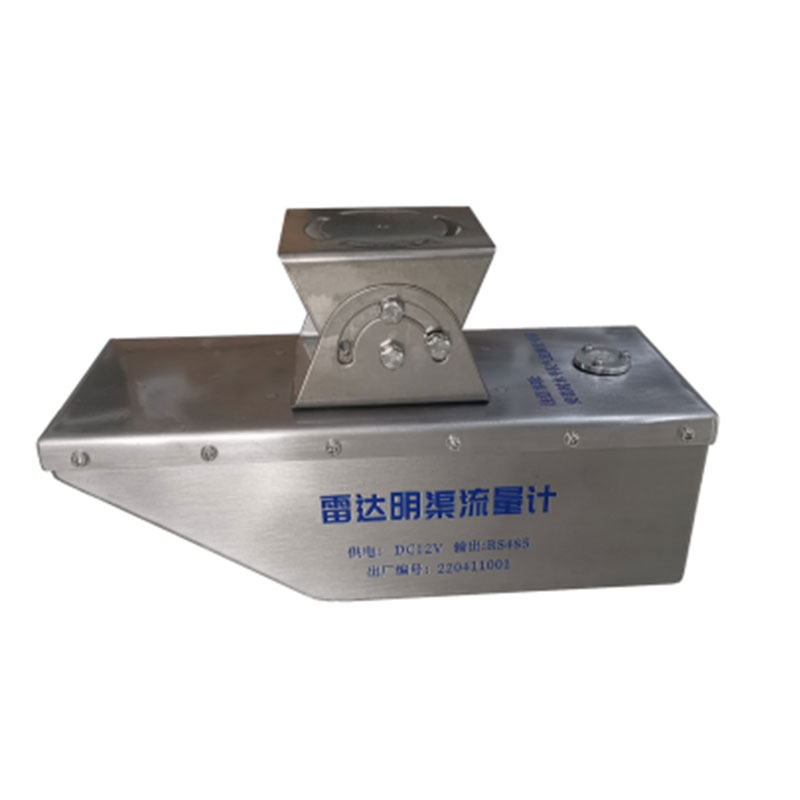

雷达水位流速一体机是一种集成雷达水位测量与雷达流速测量功能于一体的非接触式水文监测设备。它通过向水体发射高频电磁波（微波），利用雷达波测距原理测量水位，利用多普勒效应原理测量水流表面流速，再结合内置的流量计算模型，实时输出断面流量和累计流量。设备采用非接触式测量方式，全程无需接触水体，不受污水腐蚀、泥沙淤积及水中漂浮物等因素的影响，测量过程稳定可靠。

该设备功耗低、体积小巧、安装方便，适用于河道、灌渠、地下排水管网、防汛预警等场景的非接触式流量测量。凭借全天候稳定工作和免维护的特点，广泛应用于水文监测、水资源管理、防洪减灾及环保监测等领域。

二、工作原理

雷达水位流速一体机由雷达水位计和雷达流速计两大部分组成，分别采用不同的测量技术。

水位测量原理：设备向水面发射高频脉冲雷达波（常用频率24GHz或更高频段），雷达波接触水面后反射回天线。系统通过精确计算发射与接收之间的时间差，结合电磁波传播速度，精准换算天线至水面的垂直距离，从而得出实时水位值。该测量方式为纯非接触式设计，完全避免了传感器淤积或腐蚀的影响。

流速测量原理：基于多普勒效应，设备向水流表面发射电磁波，波束以特定角度覆盖目标水面区域。由于水流存在运动速度，反射回来的电磁波频率会相对于发射频率产生偏移，这种现象称为多普勒频移。频率偏移量的大小与水流速度呈特定的数学关系，系统通过分析反射波的频率变化，反推出水流速度。雷达流速测量不受水温、水质、水面漂浮物等因素的干扰，能够适应高浊度、高污染水体的测量需求。

流量计算原理：设备将测得的水位值与流速值输入内置的流量计算模型。水位用于推算过水断面面积（结合预先输入的河道断面参数），流速用于获取过水断面平均流速，最终通过“流量=平均流速×过水断面面积”的公式，实时计算并输出瞬时流量和累计流量。整机一体化设计，数据同步性强，无需外部设备即可完成完整的水文参数监测。

三、安装指南

正确的安装是保证设备长期稳定运行和测量精度的基础，请严格按照以下步骤进行安装。

3.1 安装位置选择

测量位置的选择直接关系到数据采集的准确性。安装点应满足以下条件：

水流平稳，流态稳定。优先选择顺直、断面规整且底坡均匀的渠段中央位置，远离闸门出口、渠道弯头、跌水、挡水堰及任何可能诱发紊流或回流的构筑物。

无干扰物遮挡。雷达水位计和流速计的波束覆盖范围内不能有堤坝、树木、桥梁等遮挡物，确保雷达波能够无阻碍地覆盖水面。

测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象。建议对测量渠段进行硬化处理，保持断面规整，防止漂浮物堆积。

避开有行人、车辆频繁经过的位置，防止运动物体对雷达信号造成干扰。

3.2 设备安装

现场安装可借助桥梁、支架等现有建筑基础，也可采用一体化立杆支架方式安装。具体安装要求如下：

安装高度：安装高度应尽量控制在5米以内。设备距水面越近，雷达接收到的回波信号越强，测量数据越可靠。但对于测量流速极低（＜0.1m/s）或水面较平静的情况，建议将设备安装在水面上方10～30cm处，以提高信号接收能量。

安装角度：流速仪雷达波发射方向必须与水流方向保持平行，发射波与水面夹角建议设置在45°左右，出厂默认即为45°角。该角度在多普勒频移信号强度与测量灵敏度之间取得了最佳平衡。

水平校准：安装时应确保设备外壳上表面保持水平，可利用双轴气泡水平仪进行校准，倾斜度应控制在±0.5°以内。可优先选择桥梁或已有稳固支架进行固定，安装支架采用不锈钢等耐腐蚀材料。

雷达波覆盖范围：安装完成后应确认雷达波束照射范围全部落在水面区域。以10m安装高度为例，流速雷达照射范围约为2.1m×4.44m，确保该范围内没有障碍物产生信号干扰。

3.3 供电与通信连接

雷达水位流速一体机功耗较低，一般使用太阳能供电即可满足野外工作需求。系统通常由太阳能板、蓄电池和控制器构成完整的供电系统。太阳能板应避免高大建筑物或树木遮挡，保证采光充足。蓄电池电压应定期检查，确保电压状态正常。

通信接口采用标准RS485总线，支持Modbus-RTU协议，也可选配4G/LoRa等无线通信模块将数据传输至远程监控平台。接线时应注意连接牢固，线缆接口处做好防水密封处理，防止水汽侵入。

四、参数配置与调试

设备安装到位后，需要进行参数配置和调试，确保设备能够正常工作并获得准确的测量数据。

4.1 基本参数设置

通过蓝牙小程序或上位机软件连接设备，对采集参数进行配置：

采集间隔：可根据监测需要设置数据采集周期。防汛期间建议设置为10秒/次，非汛期可设置为1分钟/次。

传输周期：设置数据上报至监控平台的时间间隔，支持在线配置和调整。

通信参数：配置RS485通信的波特率（常用9600）和Modbus协议参数，确保与上位系统通信正常。

断面参数：根据实际测量断面的形状（矩形、梯形或河道天然断面），输入断面的几何尺寸，用于流量计算。对于不规则断面，可结合水位变化通过断面面积曲线进行修正。

4.2 信号检测与确认

配置完成后，需要确认设备信号强度和测量读数是否正常：

查看设备返回的信号强度值，正常范围应保持在-65dBm至-45dBm之间，低于此范围应及时检查天线清洁度或安装位置是否存在遮挡。

观察水位和流速测量值是否符合现场实际状况。流速测量时，水面必须有一定程度的波纹或波浪，因为过于平静的水面会发生镜面反射，导致雷达难以接收到有效的回波信号，从而无法给出准确的流速结果。

4.3 校准验证

建议在设备投入正式运行前进行现场比对验证：

水位校准：将设备测量得到的水位值与现场设置的水尺读数进行比对，确保两者一致。如偏差较大，应复核断面参数或联系技术支持。

流速校准：使用便携式流速仪与雷达流速一体机在同一断面同步测量，比对流速数据，若误差超过±3%，应重新检查安装角度、断面参数及信号质量。

五、数据查看与远程管理

5.1 现场数据查看

用户可通过蓝牙小程序或手持终端在现场查看设备的实时水位和流速数据。设备输出数据包括：瞬时流速（m/s）、水位（m）、瞬时流量（m³/h）、累计流量以及水温（视型号而定）等信息。

5.2 远程监控平台

通过4G/LoRa等无线通信方式，设备可将数据实时传输至云端监控平台。平台功能包括：

实时监测水位、流速、流量等参数的动态变化，生成趋势图和统计报表（如日水位变化、流速分布等）。

支持历史数据存储与查询，具备断网自动补传功能，确保数据不丢失。

支持多级报警设置（水位超限、流速异常、设备离线等），报警信息通过短信或APP推送至指定人员，辅助防汛决策。

可远程配置设备的采集时间、采集间隔、传输周期等运行参数，无需频繁到现场操作。

六、日常维护与保养

定期维护是保障设备长期稳定运行、维持测量精度的关键，应建立规范的维护制度。

6.1 清洁保养

雷达天线表面如有灰尘、水雾、鸟粪、蜘蛛网等杂物堆积，会严重衰减信号强度，影响测量准确性。具体清洁要求如下：

每周清洁：用干燥的软布擦拭设备外壳和天线表面，去除灰尘和杂物。

每两周深度清洁：对于安装在水质较差明渠的设备，需清理雷达天线下方的附着物（如水草、泡沫等）。可使用长杆绑缚软刷轻轻擦拭，严禁使用硬物刮擦天线表面，防止损坏雷达波发射层。

月度深度清洁：断开设备电源，用中性清洁剂稀释后蘸取软布擦拭主机外壳缝隙和接口处，去除油污，清洁后用干布擦干。

6.2 检查维护

运行期间应定期对设备进行全面检查：

每日巡检（远程）：通过监控平台查看设备在线状态、电池电量、信号强度和数据传输情况。若发现电量低于20%，及时安排充电或更换电池。

每周现场检查：检查安装支架有无松动、锈蚀，发现螺丝松动应及时拧紧，锈蚀部位用砂纸打磨后涂刷防锈漆。

每月检查：检查电源线、通信线缆有无破损和老化现象，接口防水胶带是否完好，如有问题及时更换或重新密封。

每季度检查：使用水平仪校准雷达天线角度，确保天线正对监测断面，避免角度偏移引起测量偏差。

6.3 定期校准

为保证长期测量精度，需按周期进行校准：

每季度现场校准：水位校准可采用标准水位尺进行现场比对，流速校准通过与便携式标准流速仪在同一断面同步测量，若误差超过±3%，应重新检查安装状态、清洁天线表面，并确认断面参数正确。

每年专业校准：联系制造商或专业机构进行一次全面校准，使用专业校准设备检测雷达发射功率、信号接收灵敏度等核心指标，确保设备性能达标。

6.4 长期停用管理

设备长期不使用时，需清洁干燥后放入专用收纳箱，箱内放置干燥剂防潮；存储环境避免高温、高湿和腐蚀性气体，温度建议控制在-10℃至30℃，相对湿度不超过60%。每3个月开机测试一次，防止元件老化失效。

七、常见故障排查

故障现象	可能原因	处理措施
无流速数据或流速始终为0	水面过于平静，波纹太小	水面平静会导致回波信号过弱，确保水面有一定波纹后再测量；若水体自然无波纹，可考虑更换测量位置或调整安装角度
流速数据跳变不稳定	安装位置不当，雷达波束照射到堤坝等非水面区域	检查雷达照射范围是否全部覆盖水面；确保雷达波束覆盖范围内无障碍物（如树木、行人、汽车等运动物体）
水位数据跳变或不稳定	天线表面有遮挡物或安装角度偏差；雷达波部分照射到堤坝形成多个反射信号	检查并清洁天线表面；确认雷达波束覆盖范围全部落在水面内
设备无法上线/通信中断	供电故障或通信线路连接问题	检查电源插头、保险管和供电线路是否完好；检查通信线缆是否松动或破损
测量值与实际偏差较大	安装参数（高度、角度）设置错误或断面参数未正确配置	重新核对安装高度和角度的设定参数；检查断面几何尺寸是否准确输入
信号强度过低	安装距离过远或天线表面积尘严重	尽量将安装高度控制在5米以内；定期清洁天线表面；检查天线前方是否存在遮挡

如上述排查步骤仍无法解决问题，应及时联系制造商技术支持部门，由专业工程师协助故障分析与维修。

八、安全与注意事项

电气安全：设备安装与维护应由专业技术人员操作，接线前请确认电源已关闭。设备具有防反接和过电压保护功能，但仍应避免电源接反或电压过高。

防雷接地：在雷电多发区域使用的设备应安装防雷装置，接地电阻应≤4Ω（防雷要求）或≤10Ω（一般接地），雷雨季节前应重点排查防雷接地状态。

恶劣天气应对：大风、暴雨、雷电等极端天气条件下，建议暂停现场操作并采取设备防护措施，如关闭设备并切断电源。

避免电磁干扰：安装位置应尽量远离高压线、无线电发射塔、同频段路由器等强电磁干扰源，防止外部干扰信号影响测量稳定性。

固件升级：需要进行固件升级时，应严格按照厂家指导操作，切勿在强电磁环境下进行升级，以防升级中断造成主板损坏。

九、技术参数参考

以下为典型雷达水位流速一体机的主要技术参数范围，不同品牌和型号的具体数值可能略有差异：

参数类别	参数名称	参考值
水位	测量范围	0～30m（部分型号可达40m以上）
水位	测量精度	±1mm～±3mm
水位	雷达频率	24GHz～120GHz
流速	测量范围	0.1～20m/s
流速	测量精度	±0.01m/s 或 ±1%FS
流速	雷达频率	24GHz（K-Band）
流速	俯仰角范围	30°～60°（自动补偿）
供电	电压范围	DC 6～36V
供电	工作电流	测量时约120mA（12V），休眠＜1.3mA
通信	接口	RS485（Modbus-RTU）
通信	无线传输	4G/LoRa（选配）
环境	工作温度	-35℃～75℃
环境	防护等级	IP67/IP68
环境	雷达距水面最大距离	有效距离40m（与水面波浪大小有关）

以上参数仅供参考，实际使用请以设备随附的产品说明书为准。
