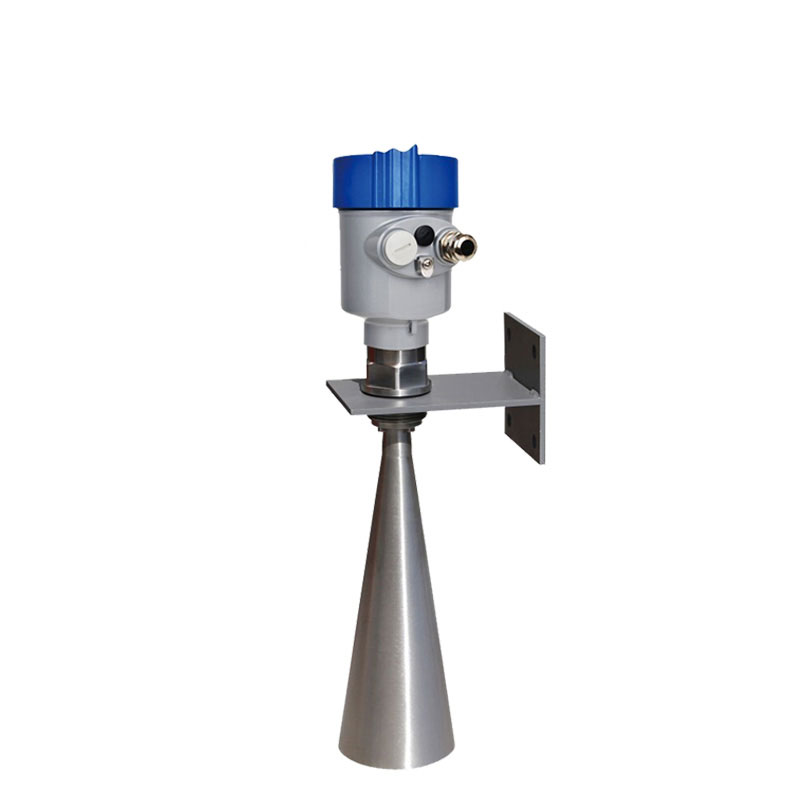

喇叭口雷达水位计校准

喇叭口雷达水位计是一种基于微波脉冲测距原理的非接触式液位测量设备，广泛应用于水文水利、城市防洪、污水处理厂及工业储罐的液位监测。为确保测量数据的准确性与可靠性，消除因安装环境变化、设备电子漂移或工况改变引起的误差，必须依据规范对其进行定期校准。

本文档规定了喇叭口雷达水位计的校准流程与技术要点。

一、 校准原理与核心参数

喇叭口雷达水位计通过发射高频微波（通常为26GHz或80GHz），经液面反射后被接收。处理器通过计算微波往返的传播时间（ t），利用公式D =    ^{(c × t)}⁄₂（其中  c为光速）得出天线至液面的空高（ D）。

在实际应用中，校准主要涉及以下核心参数的修正：

空高基准（Reference Height）：定义天线法兰面或测量参考点至容器底部（或零点基准面）的垂直距离。

盲区（Blanking Distance）：雷达天线下方的一个特定区域，该区域内的回波信号将被忽略，用于防止容器内部结构（如横梁、支架）干扰测量。

虚假回波抑制（False Echo Suppression）：通过记录静态环境下的固定干扰源位置，建立干扰图谱，确保设备仅跟踪真实的液位回波。

二、 校准前准备

在执行校准操作前，需完成以下检查与准备工作：

物理安装检查：

确认传感器垂直对准被测液面，安装角度偏差应小于3°。

检查喇叭口天线内是否有积水、结冰、蜘蛛网或异物堵塞。

确认接线端子紧固，供电电压稳定在设备额定范围内（如24V DC）。

工具准备：

高精度钢卷尺（经计量检定合格）。

便携式激光测距仪（用于辅助验证）。

装有调试软件的笔记本电脑及专用通讯线缆（如HART协议适配器）。

三、 校准方法与操作步骤

根据现场工况条件，可选择以下两种校准方法：

1. 实地比对校准法（推荐）

适用于明渠、河流、开口罐等可直接接触液位的场景。

步骤一：零点设定（Empty Calibration）

在最低水位或空罐状态下，使用钢卷尺精确测量从雷达天线参考点至实际液面的垂直距离（ H 1 ）。

进入设备调试菜单，选择“空标”或“零点校准”功能，输入实测距离  H 1 。

步骤二：满度比对与修正（Span Calibration）

在最高水位或已知特定液位高度时，再次测量天线至液面的距离（ H 2 ）。

若设备显示值与实测值存在偏差，通过修改量程偏移量（Offset）或斜率（Gain）参数，使显示值与实际值一致。

步骤三：虚假回波学习

在空罐且无干扰物移动的状态下，执行“虚假回波存储”功能。设备将扫描并记录罐内所有固定障碍物（如爬梯、加热管）的位置，后续测量中自动屏蔽这些位置的回波信号。

2. 干标法（Dry Calibration）

适用于密闭容器或无法进行排空作业的工况。

步骤一：确定几何尺寸

使用测距工具精确测量天线安装法兰面至容器底部的实际距离（ L total ）。

步骤二：参数录入

在设备设置中，将“量程”或“空高”参数直接设定为  L total 。

步骤三：盲区设置

根据容器内部结构图，在软件中设置盲区范围，防止液面进入天线下方的无效测量区。

四、 特殊工况处理

工况特征	校准策略
强泡沫/粘稠液体	泡沫会吸收微波能量。需提高设备灵敏度（增益），若信号仍弱，需考虑更换为导波雷达或接触式液位计。
搅拌环境	搅拌叶片会产生强烈干扰。必须在静止状态下进行虚假回波抑制，并适当延长阻尼时间（Damping Time）。
高温高压罐体	需注意温度变化对电子元件的影响。建议在工艺温度稳定后进行校准，并检查过程连接处的密封性。
非满管流道	需结合渠道断面几何参数。校准重点在于水位零点与渠底高程的一致性。

五、 校准周期与维护

校准周期：

重点监测站：每3个月进行一次现场比对校准。

一般工业应用：每6个月至1年进行一次。

变动工况：当介质特性发生显著变化或设备安装位置调整后，应立即重新校准。

日常维护：

定期清理喇叭口天线表面的附着物，保持微波发射通畅。

检查回波曲线质量，若信噪比（SNR）持续下降，需排查天线老化或结垢问题。

六、 校准记录表（示例）

项目	内容
设备编号	RLD-2023-001
校准日期	202X年X月X日
实测空高 (m)	5.250
校准前显示 (m)	5.280
校准后显示 (m)	5.250
盲区设置 (m)	0.500
操作人	[签名]

通过上述标准化的校准流程，可确保喇叭口雷达水位计在各种复杂环境下均能输出符合精度要求的测量数据。
