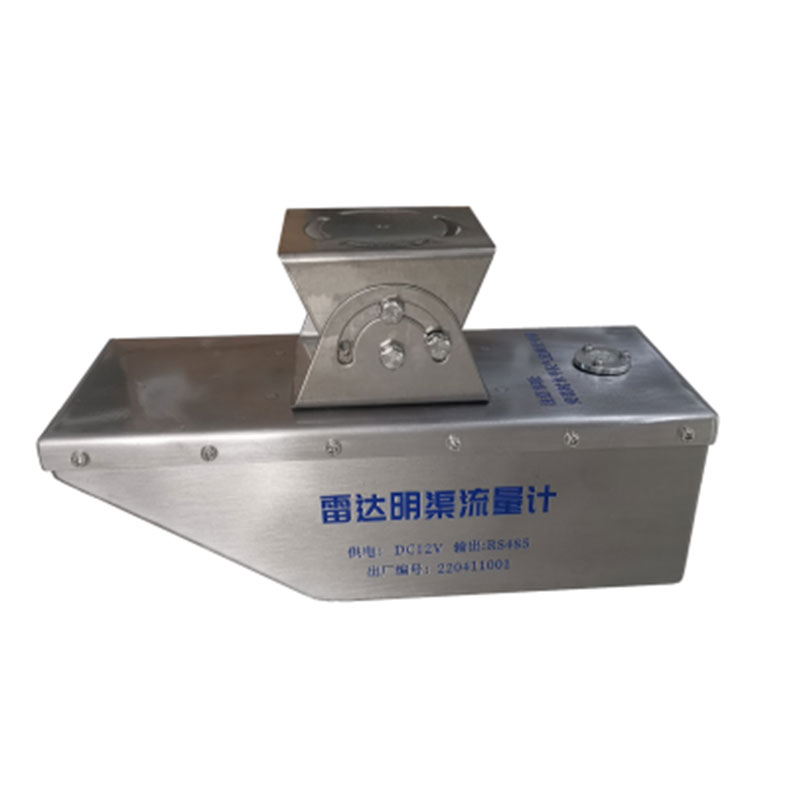

雷达流量计校准

在水文水利、市政环保或是工业过程控制领域，雷达流量计凭借其非接触、免维护、抗恶劣环境的绝佳优势，早已成为众多工程师眼中的“香饽饽”。它就像一双悬在空中的“智慧之眼”，无论水面漂着垃圾还是结了薄冰，都丝毫影响不到它的精准读数。

然而，很多一线人员常常会遇到一个让人头疼的怪事：设备明明是新买的，安装也没报错，为啥测出来的数据和实际偏差那么大？

其实，雷达波再聪明，也敌不过复杂多变的实际工况。就像再好的眼镜，也得定期验光配度数。今天，我们就来深入浅出地聊聊雷达流量计的校准，看看如何让这台设备真正发挥出百分百的实力。

一、 为什么雷达流量计必须进行校准？

通俗来说，雷达流量计就是通过发射微波，打在水面波纹上反射回来，利用多普勒效应测出水的表面流速，再结合雷达水位计测出的水深，通过预设的渠道几何参数（面积），利用速度-面积法计算出最终的流量。公式很简单：流量 (Q) = 平均流速 (V) × 过流面积 (S)。

但问题就出在这个“平均流速”上。雷达测的只是水面那一丢丢的局部流速，而水流在渠道或管道里流动时，由于摩擦力和湍流，不同深度的速度是不一样的（通常是底部慢、表面快）。加上风向、波浪、渠道形状等因素的干扰，如果不进行实地校准，设备自带的默认换算系数就会严重“水土不服”。

校准的根本目的，就是给设备找一个“本地导航”，修正这些系统误差，确保每一个跳动的数字都有理可依、有据可循。

二、 主流的雷达流量计校准方法论

根据应用场景和条件的不同，雷达流量计的校准主要分为三大流派。我们可以形象地称之为“实验室体检”、“施工现场PK”和“无实物验算”。

1. 实验室标准台标定（湿标法）—— 出厂的“全身体检”

这是设备投入使用前最关键的一步。将雷达流量计送到具有CNAS资质的实验室，放在高精度的流量标准装置或环形水槽中进行测试。

怎么做：模拟低、中、高不同的流速和水位，通过标准容器或标准表比对设备的读数偏差。

优点：环境可控，精度极高，能全面排查设备硬件故障和出厂参数漂移。

适用场景：新设备入库验收、大修后的性能验证。

2. 现场实流比测法（面积流速法/人工实测法）—— 最接地气的“实战演练”

设备到了实际现场，受渠道形状、坡度、粗糙度等影响，实验室的数据可能就不灵了。这时候就需要人工上阵进行“现场比武”。

怎么做：工程师会使用传统的旋桨流速仪或ADCP（声学多普勒流速剖面仪），按照水文学规范（如一点法测0.6倍水深流速，或两点法测0.2和0.8倍水深流速取平均），在断面不同垂线上测出真实的断面平均流速和总流量。然后将这个“标准答案”与雷达流量计的读数进行对比，从而反算出该断面的专属流速修正系数（k值）。

优点：完全贴合实际工况，针对性极强，是业内最常用的现场校准手段。

避坑提示：人工测流时，人千万不要站在测点的正上游，否则身体的阻挡会产生“阻水效应”和绕流，导致测量数据失真。最好站在侧后方或借助简易木桥悬空测量。

3. 干标法（几何测量法）—— 另辟蹊径的“无实物验算”

这是一种不需要实际水流通过的标定方式。通过高精度测量流量计的机械结构尺寸（如管道内径、渠道路数），并结合设备灵敏度数学模型来进行标定。

优点：不需要停产断流，也不需要大型的实流标定装置，成本低廉，灵活方便。

局限性：由于依赖理论模型，对于流态极其复杂或容易沉积泥沙的管道，误差可能会偏大。

三、 场景对对碰：明渠校准 vs 暗管校准

虽然都是测流量，但“露天大马路”（明渠）和“地下隧道”（暗管）的校准逻辑有着显著差异。

明渠场景（开放流道）：

明渠水流可以说是“放荡不羁爱自由”，流速分布极不均匀（中心快、岸边慢），还容易受到水草、漂浮物和风浪的干扰。

校准重点：修正流速分布偏差。通常需要采用“多点流速校准法”，选取多个垂线点位进行人工实测，甚至在不同水位（高、中、低）下分别建立水位-流速修正关系表。

暗管场景（封闭流道）：

暗管水流相对“规矩”，满管状态下流态比较稳定，最大的敌人是管壁污垢和沉积淤泥。

校准重点：修正液位测量偏差和管壁干扰。重点要检查雷达波是否能有效穿透管内的水汽或污垢，准确打到水面上。如果是非满管，还需重点核对管道的形状参数设置是否与实际一致。

四、 手把手实操：现场校准“四步走”战略

如果你正准备去现场给雷达流量计做个校准，可以参考以下这个标准作业流程：

前期准备与安全检查：确认设备供电正常，信号强度达标。准备好便携式标准测流设备（如旋桨流速仪）、钢卷尺，穿戴好救生衣等劳保用品。

零点漂移校准：在完全静止的水面或无水空渠状态下，检查设备的水位和流速零点是否存在漂移。如果有，先在菜单里进行软件归零。

多工况数据采集：在正常的流态下（避开刚开闸的湍流或极端洪峰），同时进行人工测流和设备自动测流。建议连续采集3-5组数据，求取平均值以减小偶然误差。

参数修正与存档：将人工测得的真实流量（Qtrue）与设备显示的流量（Qradar）进行对比，计算出修正系数，并在设备后台进行参数更新。最后，别忘了填写校准记录表并存档，这是后续设备运维追溯的重要依据。

五、 防患于未然：校准周期与日常保养建议

校准不是一劳永逸的。设备长期暴露在野外，风吹日晒雨淋，加上水体泥沙的冲刷，参数难免会发生漂移。

常规周期：对于一般的水文监测或环保排污口，建议每年至少进行一次现场校准比对。

高频易损场景：如果安装在泥沙含量高、水流湍急或工业废水排放口，建议缩短至每半年一次。

日常自查：现在的智能雷达流量计大多带有自诊断功能，每天可以检查一下晶振频率漂移、发射功率衰减等内部日志。如果发现数据突然跳变或信号质量变差，多半是天线表面积累了污垢或有冷凝水，及时擦拭清理往往就能解决问题。
