雷达表面流速测流系统采用脉冲雷达技术进行非接触式流速测量

雷达表面流速测流系统是一款全自动明渠流量遥测设备。系统采用脉冲雷达技术，通过非接触方式同步测量水位和表面流速，实时计算流量。不受温度、湿度、降雨、漂浮物和浑水条件影响。

在河道水文监测、灌区流量计量以及城市排水管理中，获取准确的明渠流量数据是水利调度的基础。然而，传统接触式测流设备需要将传感器浸入水体，在实际运行中经常遇到水草缠绕、泥沙淤积和汛期洪水冲击等问题，设备维护频率较高，故障率也不容忽视。雷达表面流速测流系统提供了一种非接触式的解决方案。该系统通过立杆悬空架设在明渠或河道的规则断面正上方，全程不接触水体，从根本上避免了杂物缠绕和腐蚀对测量造成的影响，实现了真正意义上的全天候无人值守自动监测。

雷达表面流速测流系统的工作原理基于脉冲雷达技术。系统向下发射雷达波束，波束击打在水体表面后形成回波，利用多普勒效应中频率偏移数值换算出水体表面流速。内置的雷达水位传感器同时向下发射调频连续波，通过测量发射与接收之间的频率差来采集断面水位深度。遥测终端机接收流速和水位两组现场数据后，结合该断面预设的几何参数，通过速度面积法公式自动计算出该断面某一时刻的瞬时流量。整套设备将流速监测、水位监测和流量数字运算整合在一台主机内。

该系统的适应能力覆盖了绝大多数明渠测流场景。雷达波对水体中的泥沙颗粒和悬浮物不敏感，测量不受水质清澈度的制约。设备采用全封闭式外壳结构，防护等级达到IP65以上，具备防盐雾和抗腐蚀能力，能够持续运行于高温、高湿、雨雪等气候条件中。设备不需要在渠道内部预埋或者安装任何阻水构件，对渠道原有的水流状态不构成额外的人工影响，测量过程自然且无附加误差。在灌区日常配水计量和河道洪水路由比测这两种核心应用场景下，这套系统都能够在保持高频数据输出的前提下长时间稳定工作。

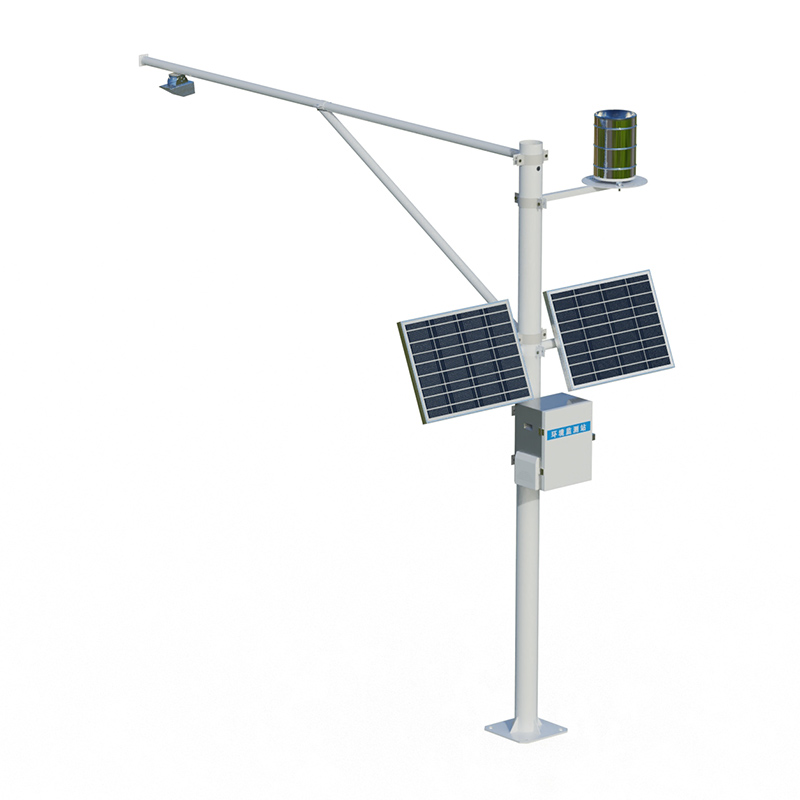

在实际的工程部署中，雷达表面流速测流系统通常由雷达水位表面流速流量一体机、遥测终端机RTU、太阳能供电系统、立杆与支架、避雷接地五部分组成。太阳能电池板和蓄电池组合为系统供电，不需接入市政市电，在野外无电区域也能实现全年不间断运行。遥测终端机支持4G、北斗等多种无线传输方式，可将实时流速、水位、流量数据远程上传至水文监测平台，具备数据缓存和断点续传功能，网络条件不稳定时不会造成数据丢失。灌区管理部门通过平台即可查看各渠口的适时流量，为科学灌溉和节水调度提供精准的数据依据。
