矿井水文监测系统实时监测地下水深井、矿山深井及地热井水位

矿井水文监测系统基于抗高压密封传感器芯片，实时监测地下水深井、矿山深井及地热井水位，采样频率2400次/秒，标配485传输400米，防护等级IP68，为煤矿水害防治提供动态数据支撑。

矿井水文监测系统是一种专门用于煤矿及非煤矿山地下水文参数在线监测的自动化设备，又称煤矿水文动态观测系统。该系统主要由井下水位传感器、地面遥测分站、数据传输网络和中心监测软件组成，能够对地下水深井水位、矿山深井水位、地热井水位进行连续自动测量，及时掌握矿井水文条件的动态变化，为水害预警和防治提供数据依据。

在核心传感器设计上，该系统采用内置超强抗高压的密封性传感器芯片，适用于高地下水位和深井环境。变送器元件耐温范围-40℃至+80℃，可适应井下复杂温度条件。测量介质适用于对不锈钢无腐蚀的油、水等，长时间测量需确保介质温度不超过60℃。传感器过载能力小于1.5倍量程，具备良好的抗冲击性能。采样时间达到2400次每秒，能够快速捕捉水位变化瞬间。长期稳定性优于±0.2%FS/年，确保长期连续监测数据的可靠性。

系统硬件采用低功耗设计，直流供电默认DC 10-30V，典型工作电压24V，最大功耗仅0.2W，适合电池供电或太阳能供电场景。标配485四芯屏蔽双绞线，传输距离可达400米，并支持根据现场需求定制更远传输距离。传感器外径尺寸Ф26.8毫米，结构紧凑，便于在狭小井孔内安装。防护等级达到IP68，可长期浸没在水中稳定运行。

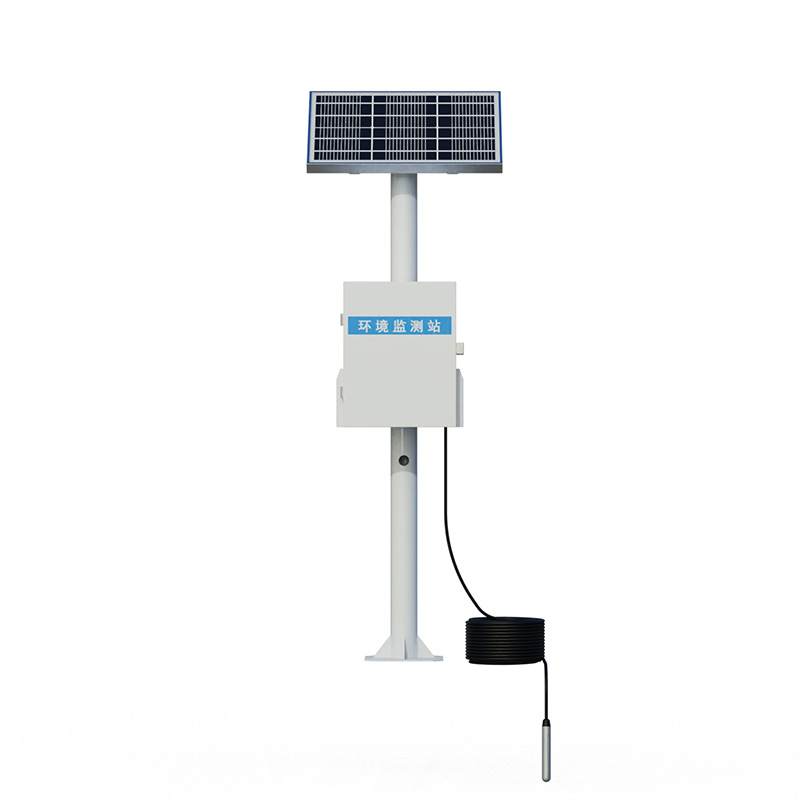

针对野外无电区域的应用需求，系统可选配太阳能供电方案，包含30W太阳能板和20AH蓄电池，保证连续阴雨天气下的正常工作。数据传输方面，可选配内置物联网卡，自带3年数据流量，通过4G网络将现场监测数据实时上传至云平台。用户可根据需要选配7英寸安卓触摸屏，实现现场数据查看和参数设置。

在煤矿实际应用中，该系统可布设于地面水文长观孔、井下涌水点、采空区积水区、水仓等关键位置。采集的水位、水压、水温等数据通过有线或无线方式传输至监测中心，结合预警阈值设置，当水位超限或突水发生时，系统可自动发出报警信息。多个矿井的应用实践表明，水文监测系统有效提升了水害防治的智能化和实时性水平。
