物联网二次供水水质监测微系统方案

二次供水水质监测微系统是基于物联网技术的综合性在线监测解决方案，旨在有效解决供水系统末梢水质监控难、数据滞后等问题。该系统集成了传感器采集、数据存储与远程通信功能，可实时监测多项水质指标，为供水安全提供可靠保障。

系统适用于供水末梢压力低于0.3MPa的环境，广泛应用于城市及村镇自来水厂、输水管网、二次供水设施、用户末梢、游泳池及直饮水系统等场景。其核心优势在于采用模块化设计，整合了稳流排气、分析监测、系统控制与远程通信等单元，形成一套完整的水质监测微系统。

系统支持GPRS及4G联网，并可扩展RJ45有线网络接入。其配备的4.3寸触摸显示屏支持本地数据查询，同时可扩展8G数据存储空间，支持TF卡导出历史数据。通信方面，系统支持多路RS485 Modbus-RTU协议接口，可灵活扩展多种水质传感器。配套的物联网平台具备数据展示、存储与分析功能，支持TCP短连接与HTTP协议转发，实现数据的云端管理与深度利用。

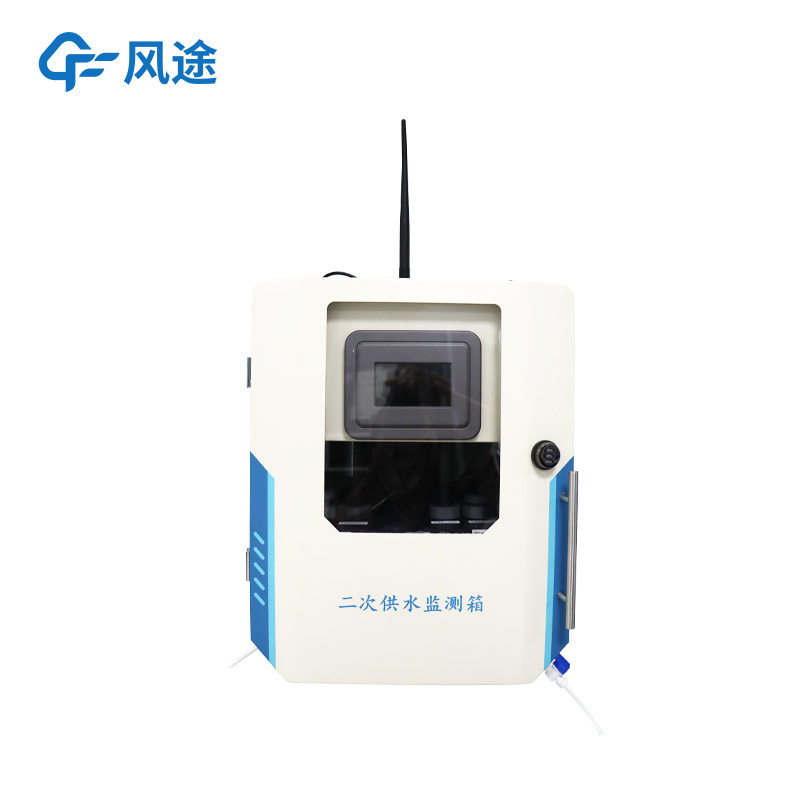

系统由供电单元、传感器监测单元、显示单元、流通池单元及通信单元组成。供电单元采用AC220V转DC12V/2A适配器，保障设备稳定运行。监测单元集成余氯、pH、水温、浊度、电导率等传感器，采用电极法、电化学法及光学测量等原理，确保测量精度。其中余氯测量范围为0-5.00mg/L，pH测量范围0-14，水温监测范围0-50℃，浊度测量范围0-40NTU，电导率测量范围0-5000uS/cm。所有传感器均需倾斜15度以上安装，工作在0-50℃环境温度下，确保数据采集的准确性。

微系统通过实时监测、多参数分析与远程传输功能，为水厂生产控制、水务管理与卫生监督提供了有效的技术支撑，建立起从水源到末梢的全流程水质监控体系。
